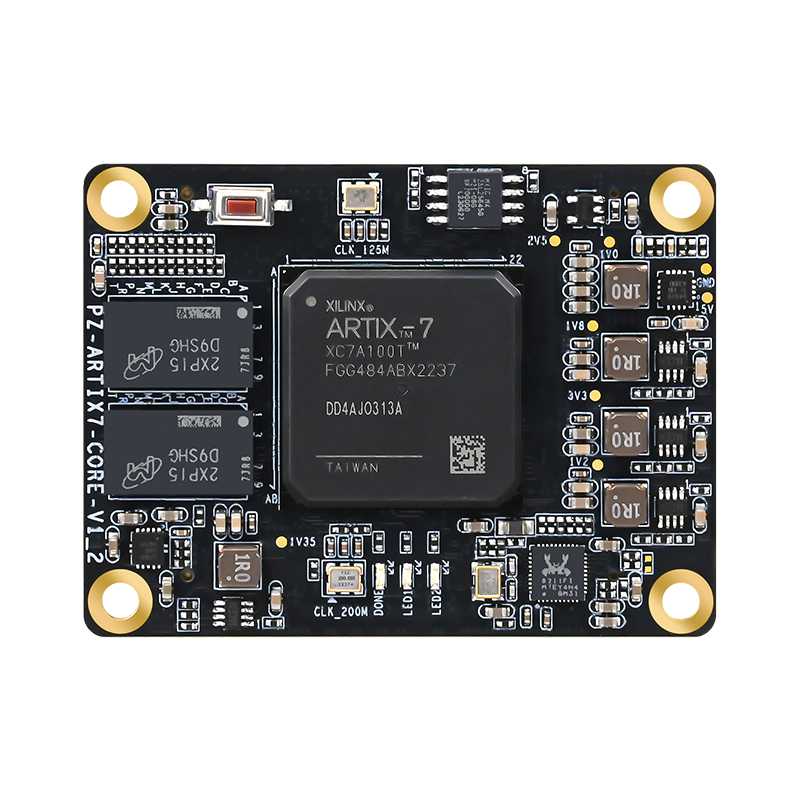

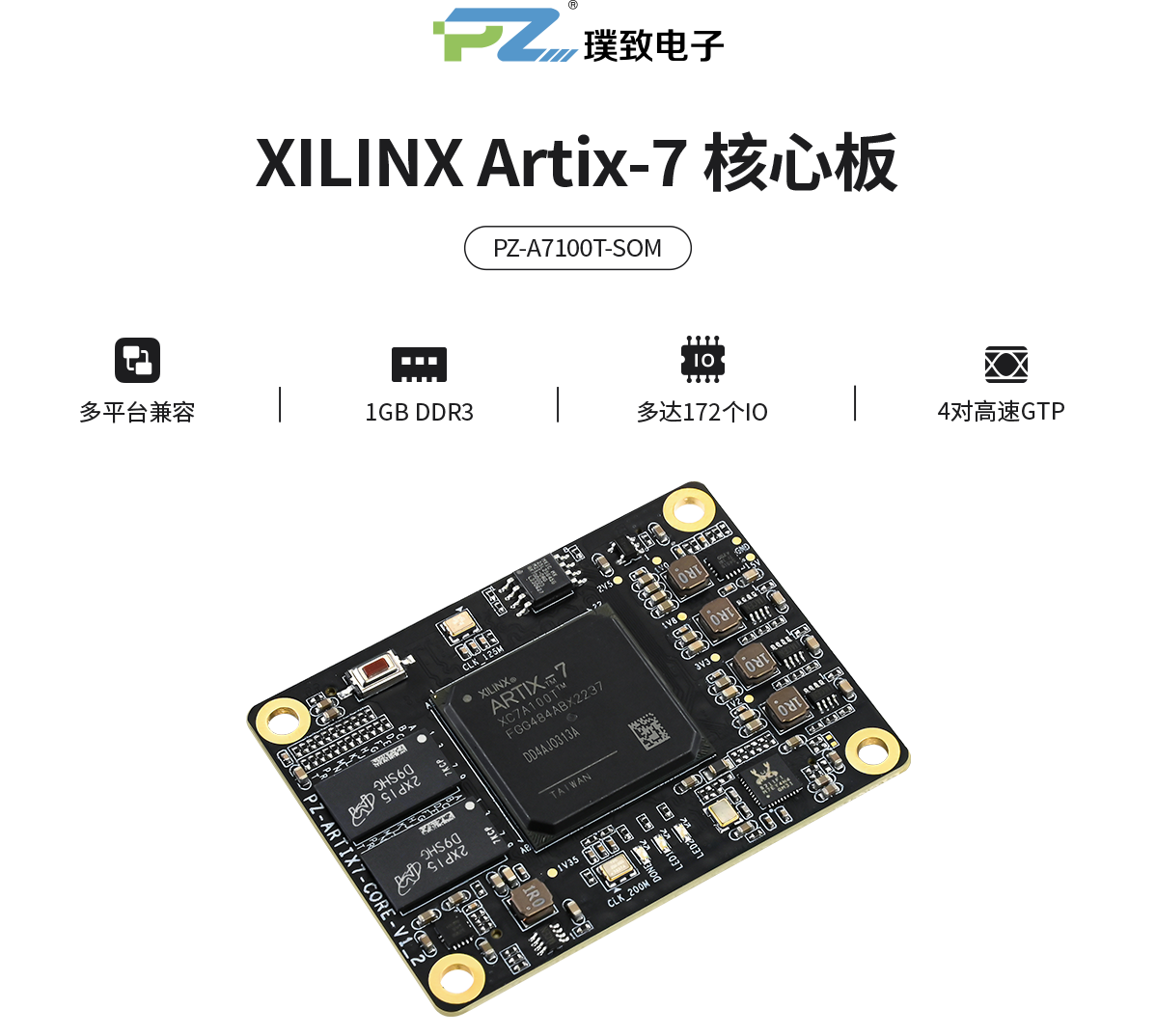

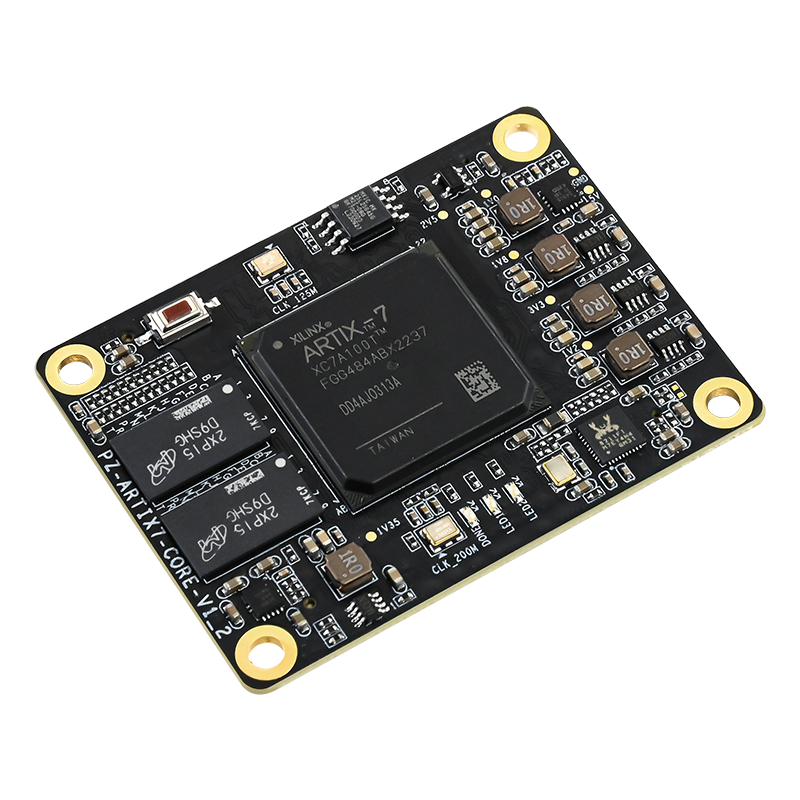

璞致FPGA Artix-7 A7100T 核心板
PZ-A7100T-SOM
- Artix-7核心板/逻辑单元 101440/ Slices 15850
- 1GB DDR3，256Mb QSPIFLASH，供电/电流 5V/2A
- 尺寸60*45mm，多达172个IO可用，4对高速GTP
- 极致选料与工艺标准，工业级-40℃~+85℃
- 提供完善硬件参考&软件丰富例程，助力产品开发

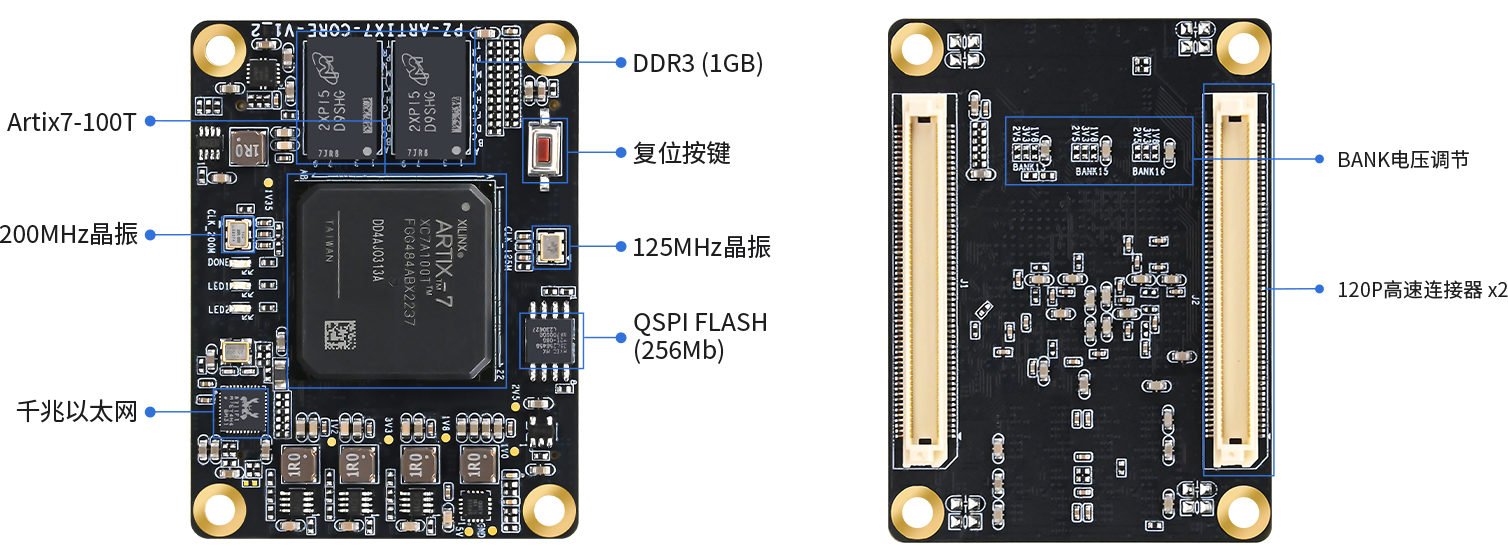

接口功能展示
产品参数
主要参数
核心板 | PZ-A7100T-SOM |
主控制器 | XC7A100T-2FGG484I |
速度等级 | 2级 |
芯片级别 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 101K |
Slices | 15850 |
BLOCK RAM | 4860 |
DSP Slices | 240 |
DDR3 | 1GB |
QSPI FLASH | 256Mb |
启动方式 | JTAG/QSPI，默认QSPI启动 |
千兆以太网 | 1路 |
用户LED | 2路 |
复位按键 | 1路 |
GTP数量 | 4对TX/RX |
IO数量 | 172个IO |
晶振 | 1个差分200MHz晶振提供给FPGA 1个差分125MHz晶振提供给GT收发器的参考时钟 |
尺寸、工艺 | 60*45mm、沉金工艺、0.6mm间距 120P连接器x2、顶层最大高度3mm，PCB厚1.6mm，连接器合高3mm |

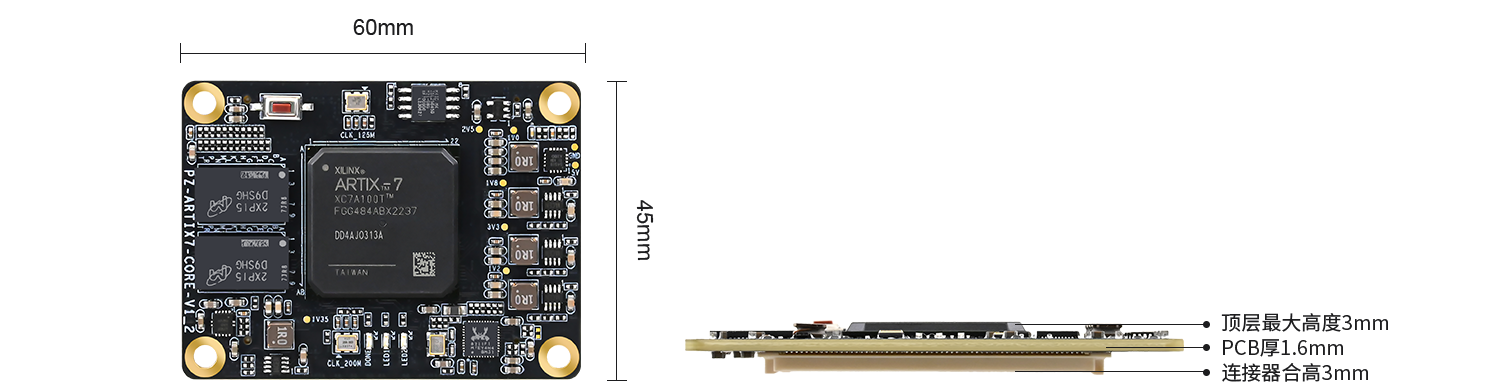

产品尺寸
技术支持及配套资料
所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...

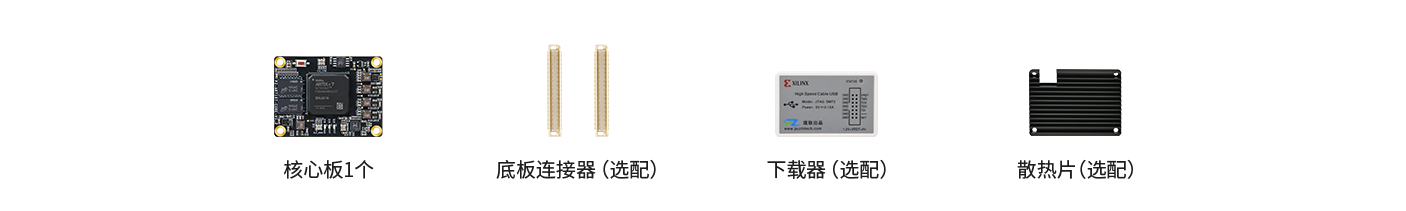

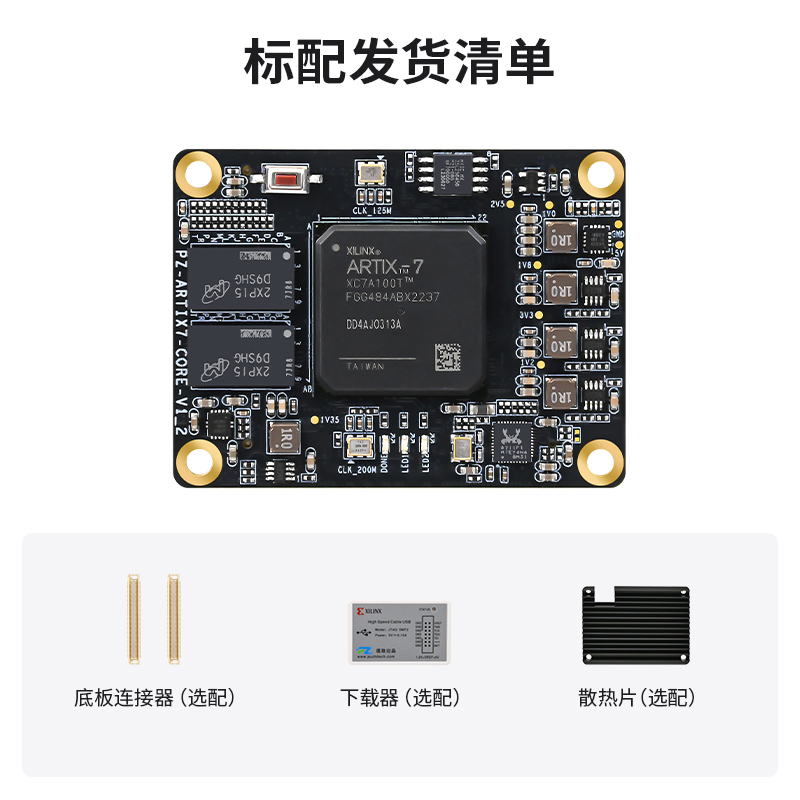

标配发货清单
