璞致FPGA Artix-7 A7100T 开发板

PZ-A7100T-KFB
  • Artix-7 纯FPGA架构/逻辑单元 101440/ Slices 15850
  • 1GB DDR3，256Mb QSPIFLASH，供电/电流12V/1A
  • 核心板采用120P连接器连接，尺寸60*45mm
  • 预留丰富接口：双千兆网口/SATA/HDMI/PCIE/2路SFP等
  • 提供完善硬件参考&软件丰富例程，助力产品二次开发
联系我们

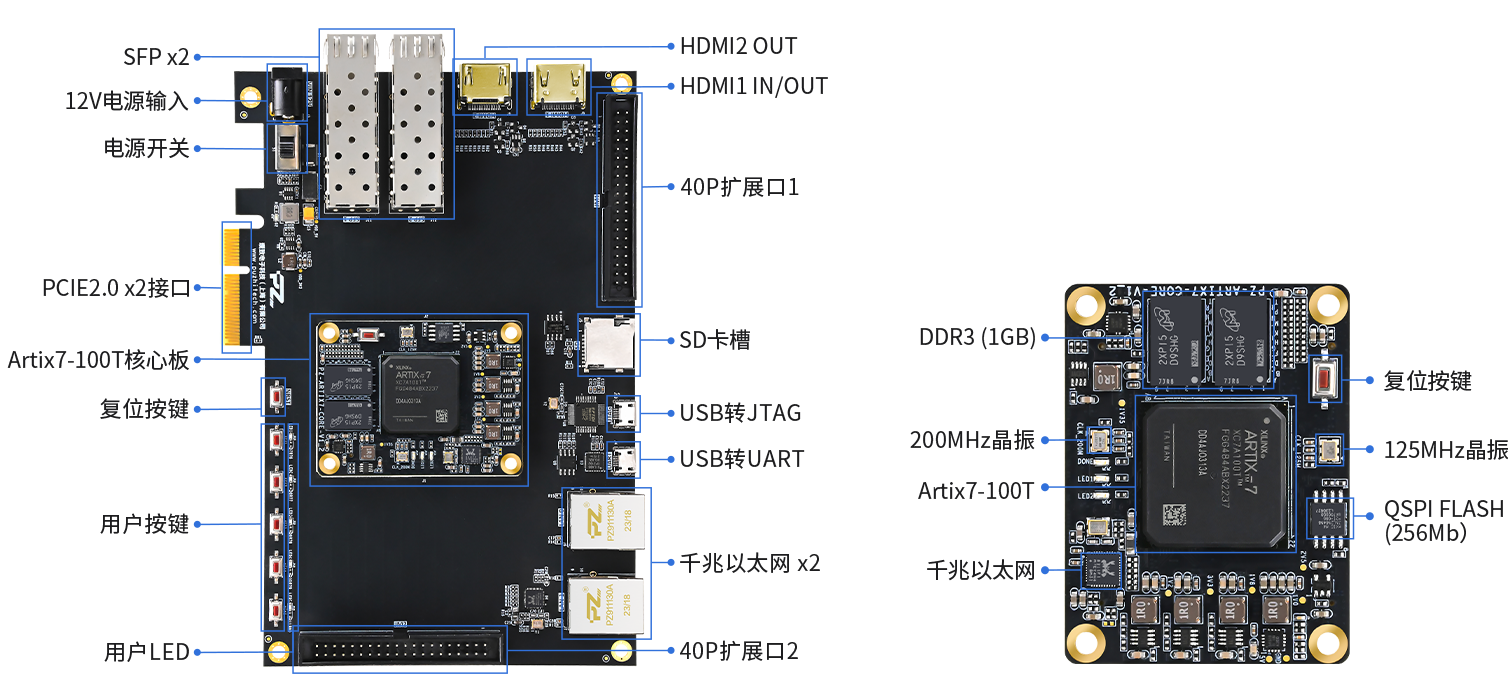

接口功能展示


产品参数

核心板主要参数

开发板
PZ-A7100T-KFB
主控制器

XC7A100T-2FGG484I

速度等级
2级
芯片级别
工业级（-40°C~+85°C）
逻辑单元 (Logic Cells）
101K
Slices
15850
BLOCK RAM
4860
DSP Slices
240
DDR3
1GB
QSPI FLASH
256Mb
启动方式
JTAG/QSPI，默认QSPI启动
用户LED
2路
复位按键
1路
GTP数量
4对TX/RX
IO数量

172个IO

晶振

1个差分200MHz晶振提供给FPGA

1个差分125MHz晶振提供给GT收发器的参考时钟

核心板尺寸
60*45mm

接口和功能

集成JTAG下载器
1路
UART
1路
SD卡接口
1路
千兆以太网
2路
HDMI
1路输入输出、1路输出
LED、按键
5路LED、5路按键
SFP接口
2路
供电/电流
12V/1A
开发板尺寸
172 x 116mm
开发板工艺
黑色哑光、沉金
40P扩展口

64个单端/32对差分

40P的2.54mm间距扩展口，外接璞致各种模块（AD/DA，双目摄像头，4.3英寸TFTLCD屏等）扩展口，包括5V电源1路，3.3V电源1路，地6路，IO口32路

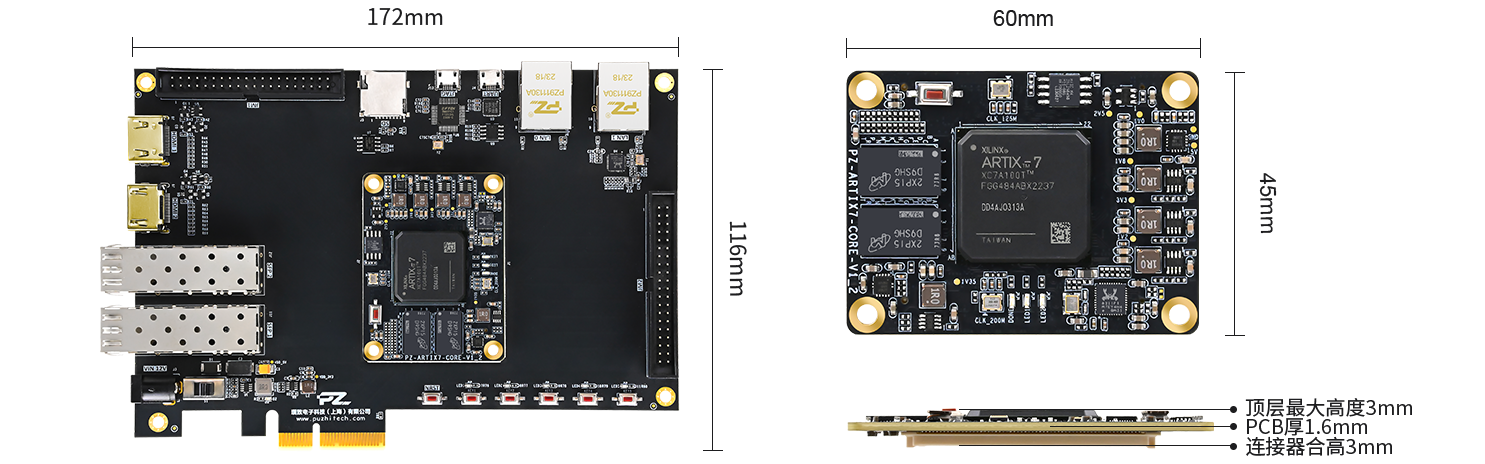

产品尺寸


配套例程及配套资料

开发板所有配套资料通过百度网盘提供，请联系客服索取

例程不断更新中... ...

  • 1

    FPGA逻辑实验

    • 01.

      Vivado 安装说明

    • 02.

      FLASH固化

    • 03.

      LED流水灯例程

    • 04.

      LED PWM控制例程

    • 05.

      KEY例程

    • 06.

      FPGA片内RAM读写例程

    • 07.

      FPGA片内ROM读写例程

    • 08.

      FPGA片内PLL配置例程

    • 09.

      FPGA片内FIFO读写例程

    • 10.

      FPGA侧DDR3控制读写例程

    • 11.

      I2C读写E2PROM例程

    • 12.

      串口收发例程

    • 13.

      SD卡读写例程

    • 14.

      HDMI输出测试画面例程

    • 15.

      HDMI输出图片例程

    • 16.

      SD卡读BMP图片HDMI显示例程

    • 17.

      HDMI视频输入输出环回例程

    • 18.

      AD-DA转换例程

    • 19.

      LCD彩条显示例程

    • 20.

      LCD输出图片例程

    • 21.

      SD卡读BMP图片LCD显示例程

    • 22.

      双目摄像头输出与HDMI显示例程

    • 23.

      基于RTL8211实现千兆UDP例程

    • 24.

      SFP误码率例程

    • 25.

      PCIE速试例程

    • 26.

      Aurora通信例程

  • 2

    Microblaze部分

    • 01.

      LED例程

    • 02.

      串口例程

    • 03.

      GPIO中断例程

    • 04.

      定时器中断例程

    • 05.

      DMA LOOP例程

    • 06.

      XADC例程

    • 07.

      Lwip TCP Loop例程

  • 3

    PCIE专题

    • 01.

      PCIE之读写测速专题

    • 02.

      PCIE之访问DDR 专题

    • 03.

      PCIE之控制GPIO专题

    • 04.

      PCIE之传图HDMI显示专题

    • 05.

      PCIE之OV5640图像传输专题

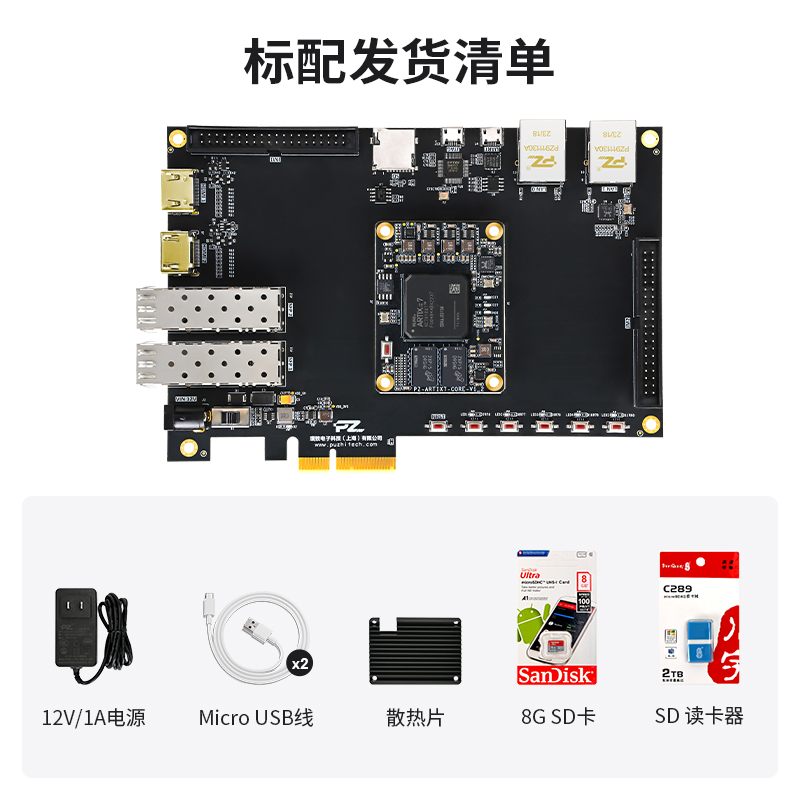

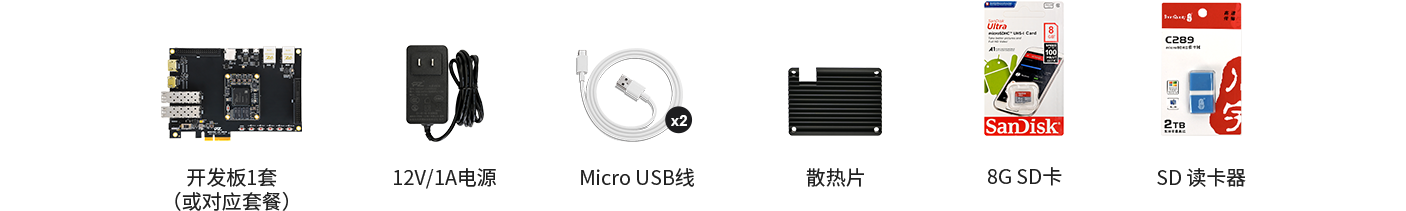

标配发货清单


  • 发票说明

    • 1.

      我们可提供电子版增值税专用发票和电子版增值税普通发票。

    • 2.

      电子发票会经由手机短信和邮箱方式同时抄送，请自行90天内查收并打印，以免发票失效。

    • 3.

      需要开票请选择“开发票”选项：请备注好开专票还是普票，如未备注，我们将按照普票开具；增值税专用发票请备注公司名称、税号、开户行、账号、地址、电话。增值税普通发票请备注公司名称和税号。

  • 售后说明

    • 1.

      所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。

    • 2.

      服务时间：周一至周五 09:00—18:00；

    • 3.

      技术支持请联系店铺客服。

  • 发货说明

    • 1.

      包邮：默认发顺丰陆运；如需发空运，请联系客服补运费。

    • 2.

      快递时间：周一至周日 09:00—16:00

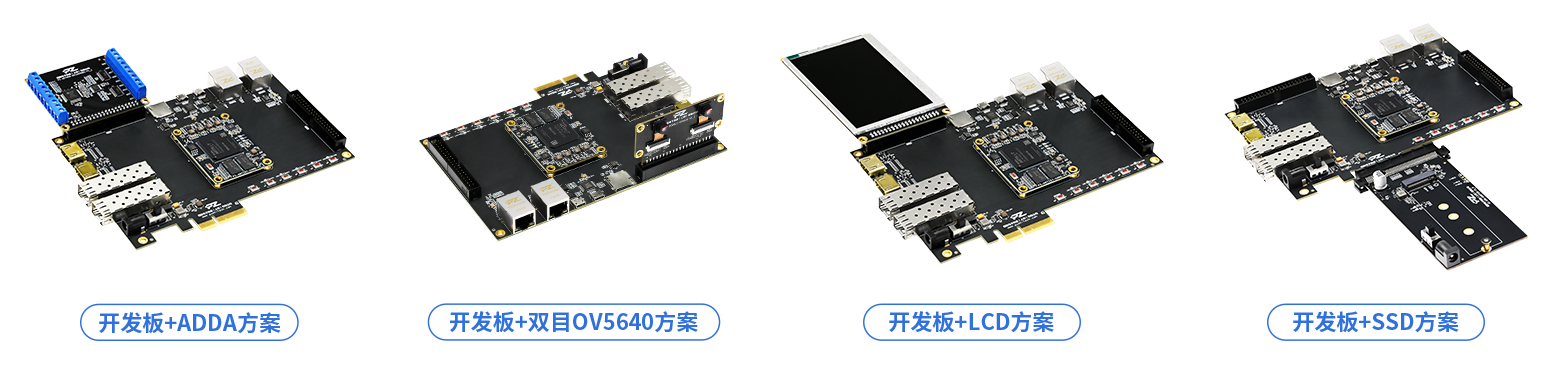

方案展示
