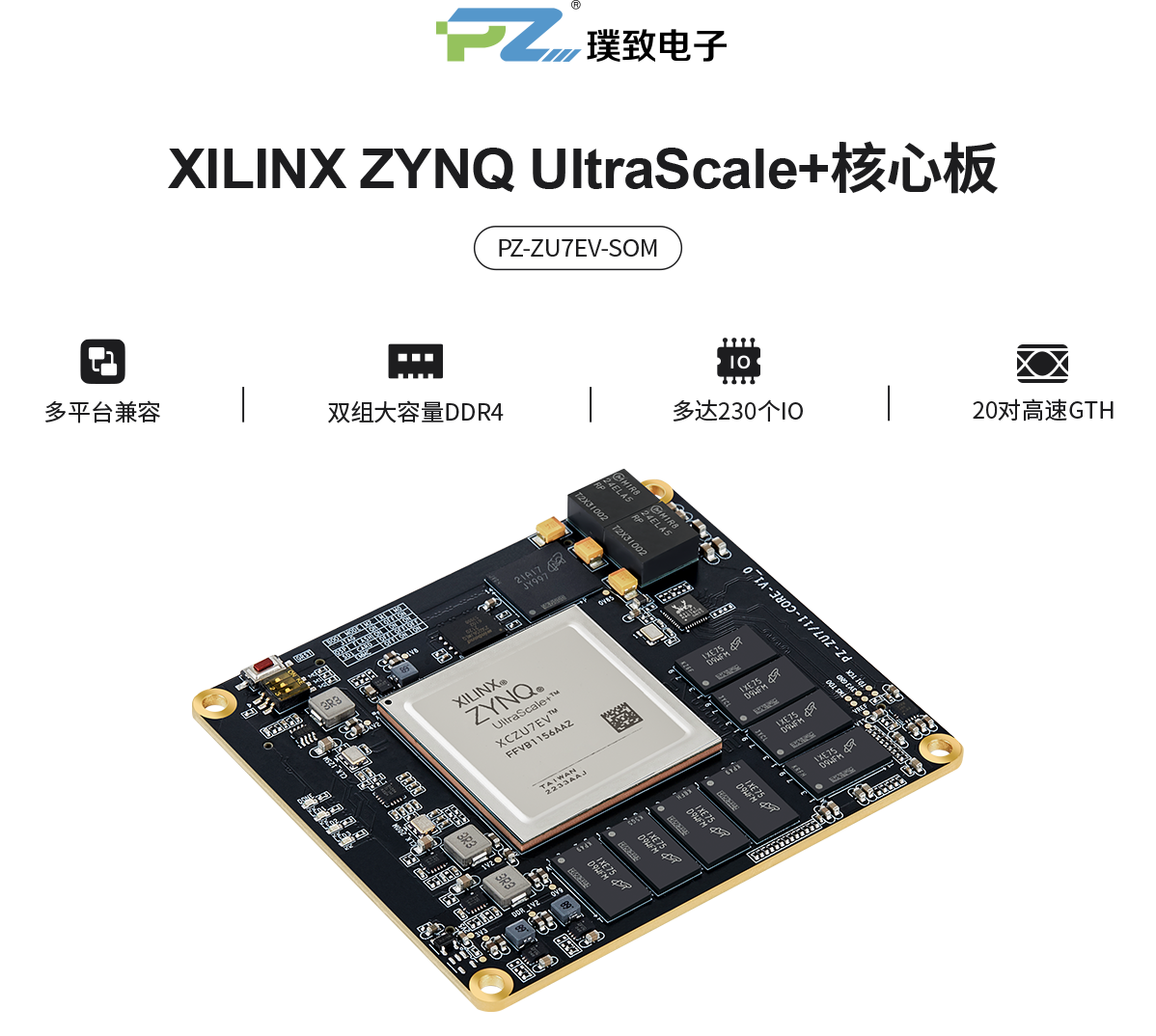

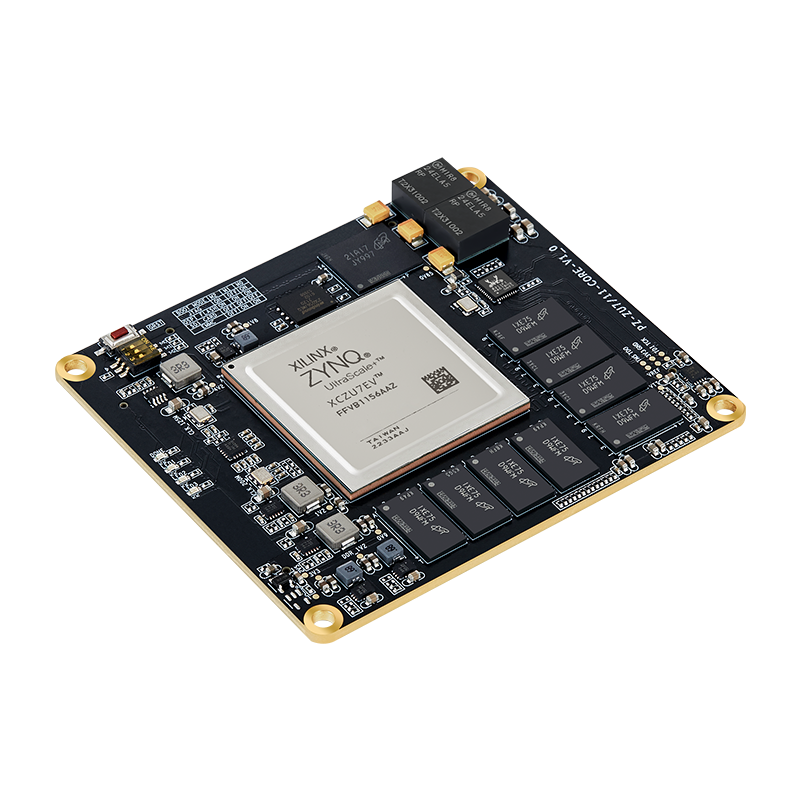

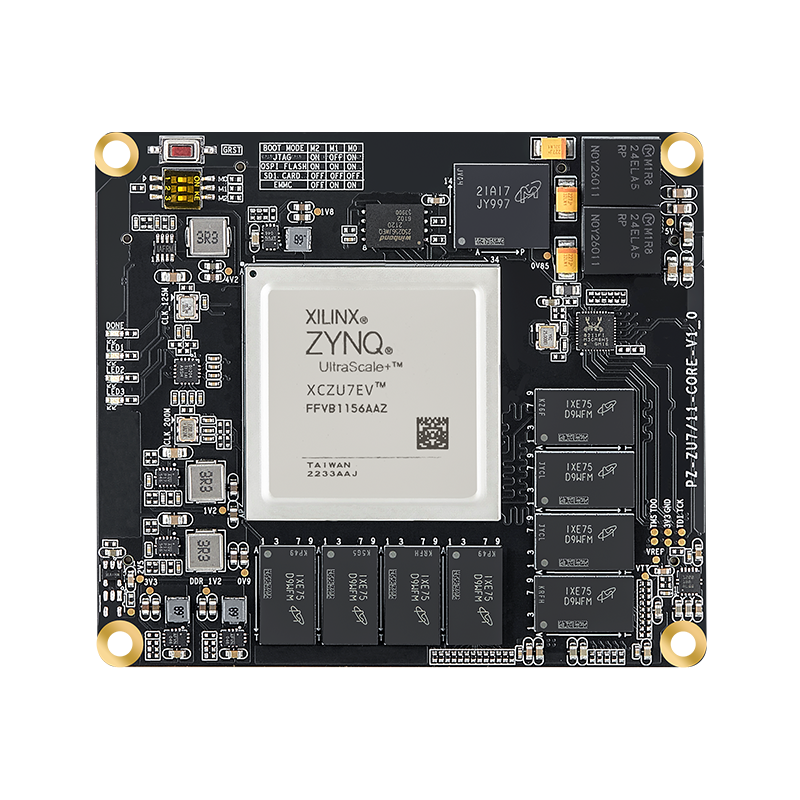

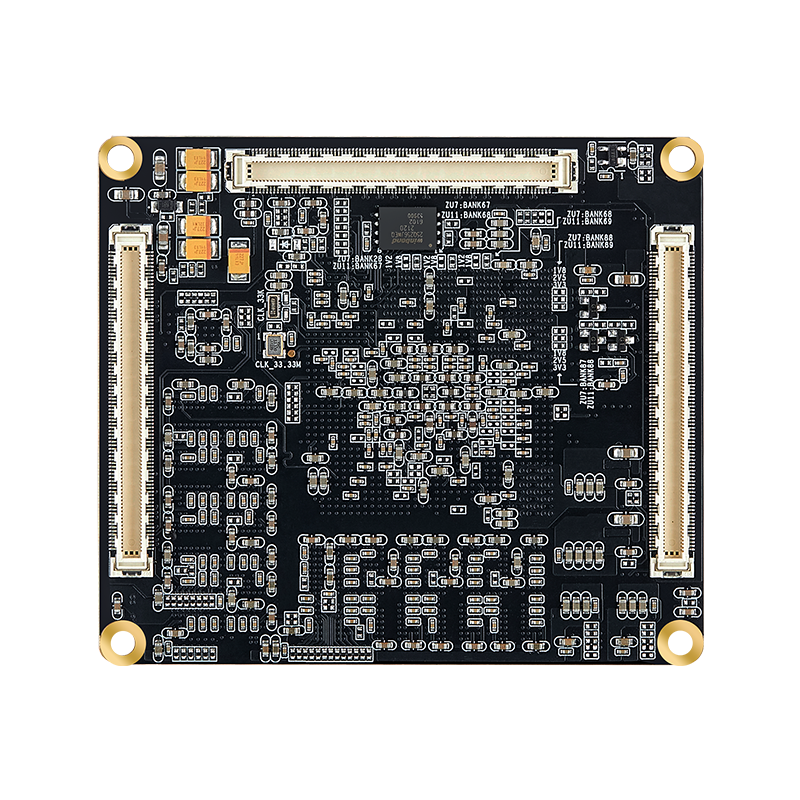

璞致FPGA ZYNQ UltraScale+ ZU7EV 核心板
PZ-ZU7EV-SOM
- ZYNQ UltraScale+核心板，4 x Cortex-A53，主频1.3Ghz
- PS侧4GB、PL侧4GB DDR4，8GB EMMC，256Mb+256Mb QSPIFLASH
- 尺寸85*75mm，多达230个IO可用
- 极致选料与工艺标准，工业级-40℃~+85℃
- 支持PYNQ 提供完善硬件参考&软件丰富例程，助力产品开发

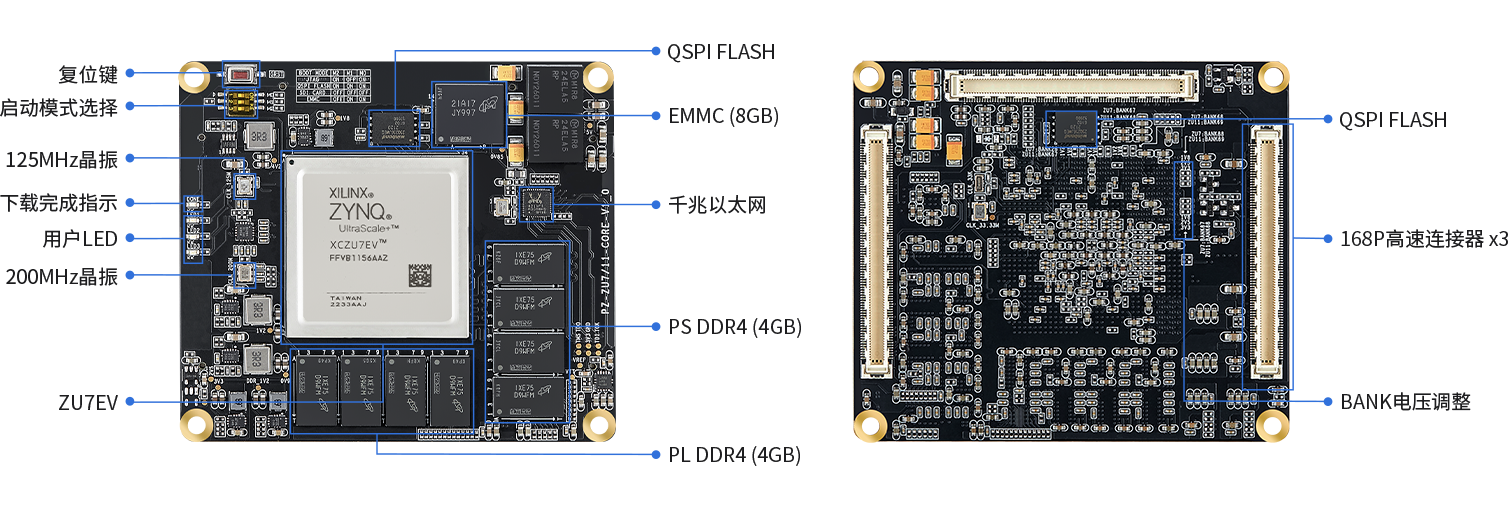

接口功能展示
产品参数
主要参数
核心板 | PZ-ZU7EV-SOM |
主控制器 | XCZU7EV-2FFVC1156I |
内核 | ARM：4 x Cortex-A53 (1.3Ghz) RPU：2 x Cortex-R5 (533Mhz) CPU：Mali-400MP2 (667Mhz) |
速度等级 | 2级 |
芯片级别 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 504K |
查找表 (LUTs） | 230000 |
触发器 (Flip-Flops） | 461000 |
DSP Slices | 1728 |
BLOCK RAM | 11Mb |
DDR4 | PS侧4GB、PL侧4GB |
QSPI FLASH | 256Mb + 256Mb，双FLASH启动，启动更快 |
EMMC | 8GB，存储启动文件和用户文件 |
启动方式 | JTAG/QSPI/SD/EMMC，默认SD启动 |
用户LED | 3路 |
PS侧GTR | 4对TX/RX |
PS侧GTH | 20对TX/RX |
PS端MIO | 38个 |
扩展IO数量 | HP：144个IO (1.2/1.8V可调，默认1.8V） HD：48个 (1.8/2.5/3.3V可调，默认3.3V） |
供电/电流 | 8-12V/5A |
晶振 | 1个单端33.3333MHz晶振提供给PS 1个差分200MHz晶振提供给PL 1个差分125MHz晶振提供给GT收发器的参考时钟 |
尺寸、工艺 | 85*75mm、哑黑色、沉金工艺、0.5mm 168P连接器 x3，顶层最大高度5mm，PCB厚度2mm，连接器合高4mm |

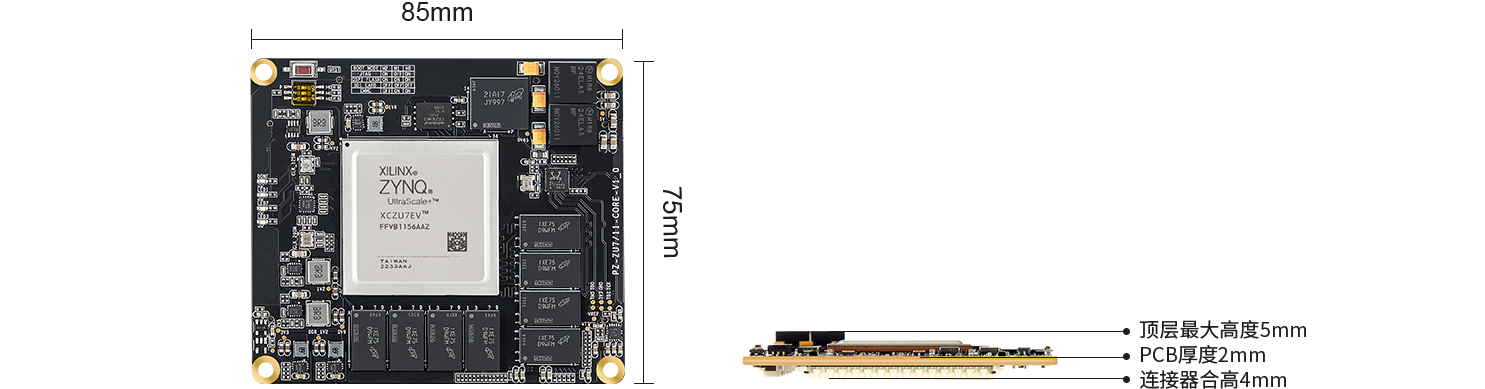

产品尺寸
技术支持及配套资料
所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...

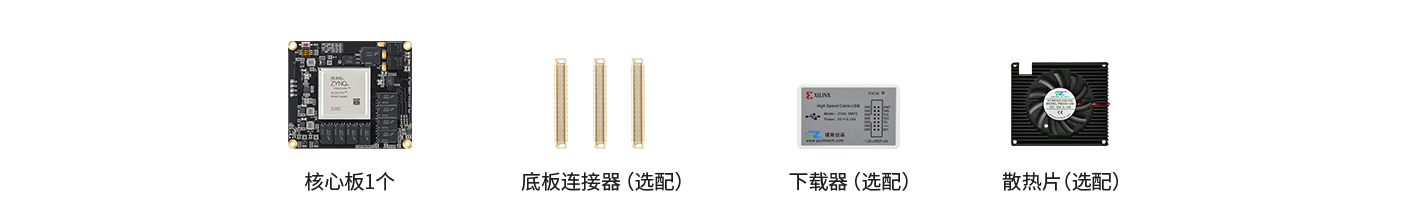

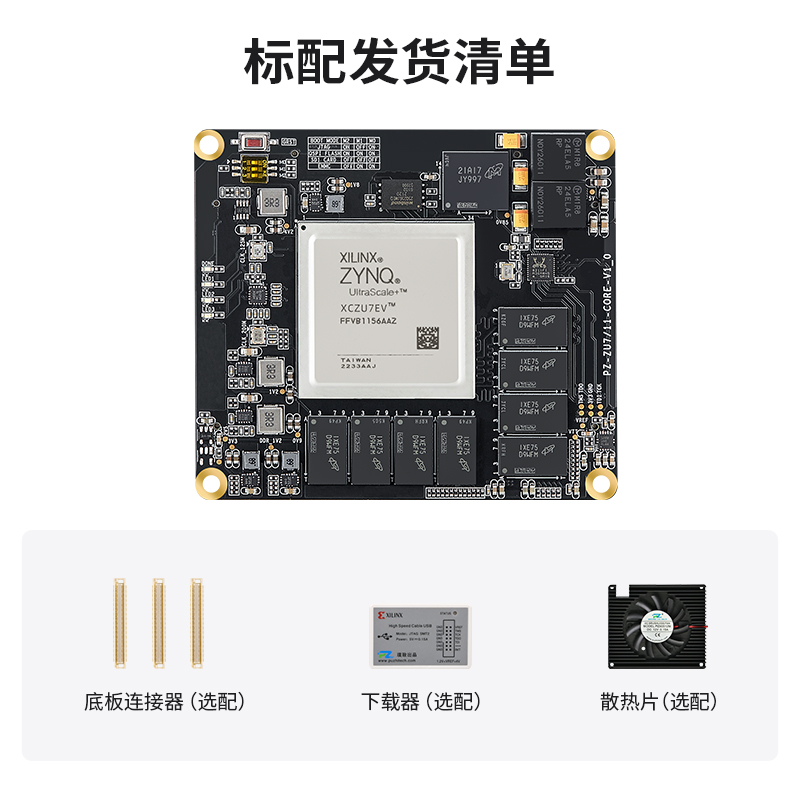

标配发货清单
发票说明
- 1.
我们可提供电子版增值税专用发票和电子版增值税普通发票。
- 2.
电子发票会经由手机短信和邮箱方式同时抄送，请自行90天内查收并打印，以免发票失效。
- 3.
需要开票请选择“开发票”选项：请备注好开专票还是普票，如未备注，我们将按照普票开具；增值税专用发票请备注公司名称、税号、开户行、账号、地址、电话。增值税普通发票请备注公司名称和税号。
- 1.
售后说明
- 1.
所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。
- 2.
服务时间：周一至周五 09:00—18:00；
- 3.
技术支持请联系店铺客服。
- 1.
发货说明
- 1.
包邮：默认发顺丰陆运；如需发空运，请联系客服补运费。
- 2.
快递时间：周一至周日 09:00—16:00
