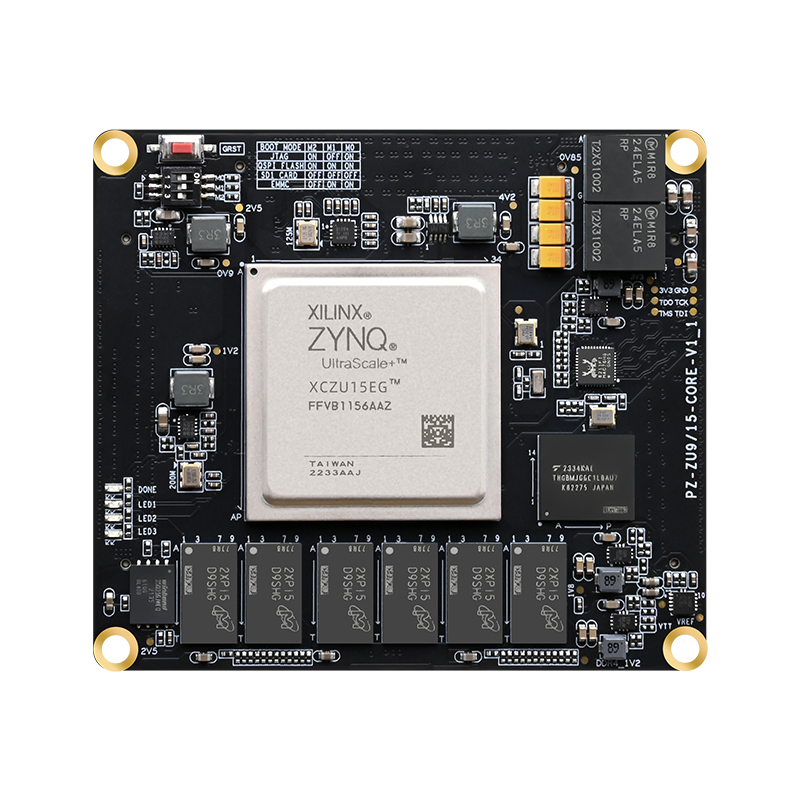

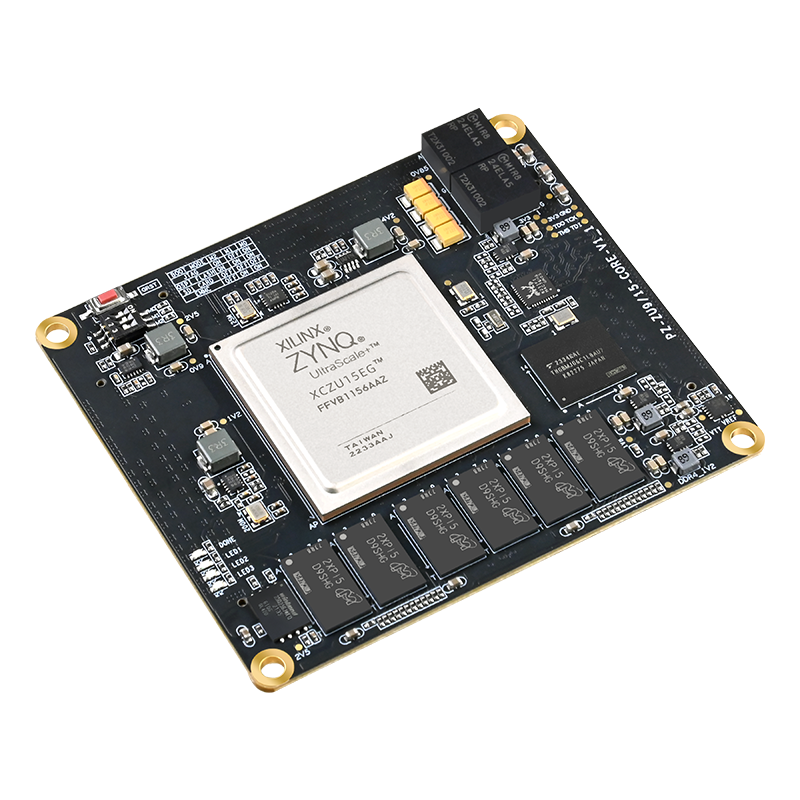

璞致FPGA ZYNQ UltraScale+ ZU15EG 核心板
PZ-ZU15EG-SOM
- ZYNQ UltraScale+核心板,4 x Cortex-A53,主频1.333Ghz
- PS侧4GB、PL侧2GB DDR4,8GB EMMC,256Mb+256Mb QSPIFLASH
- 尺寸85*75mm,多达230个IO可用
- 极致选料与工艺标准,工业级-40℃~+85℃
- 支持PYNQ 提供完善硬件参考&软件丰富例程,助力产品开发

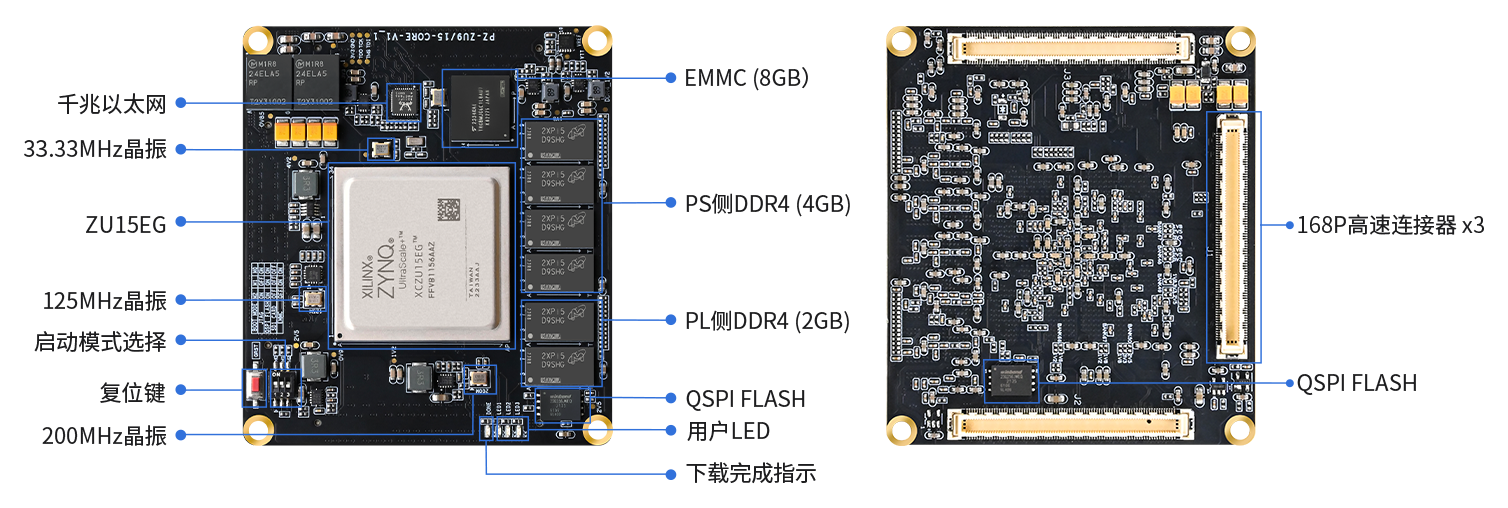

接口功能展示
产品参数
主要参数
核心板 | PZ-ZU15EG-SOM |
主控制器 | XCZU15EG-2FFVB1156I |
内核 | 四核 ARM Cortex-A53 (1.333Ghz) 双核 ARM Cortex-R5F (533Mhz) |
GPU | MaliTM-400MP2,667Mhz |
速度等级 | 2级 |
芯片级别 | 工业级(-40°C~+85°C) |
逻辑单元 (Logic Cells) | 747K |
查找表 (LUTs) | 341000 |
触发器 (Flip-Flops) | 682000 |
DSP Slices | 3528 |
BLOCK RAM | 26.2Mb |
DDR4 | 共计6GB,PS侧4GB/ PL侧2GB |
QSPI FLASH | 256Mb + 256Mb,双FLASH启动,启动更快 |
EMMC | 8GB,存储启动文件和用户文件 |
启动方式 | JTAG/QSPI/SD/EMMC,默认SD启动 |
千兆以太网 | 1路 |
用户LED | 3路 |
PS侧GTR | 4对TX/RX |
PS侧GTH | 24对TX/RX |
PS端MIO | 38个IO(固定1.8V) |
PL端IO | 共计192个单端; 其中96个IO电平1.2/1.8V可调(默认1.8V) 96个IO电平1.8/2.5/3.3V可调(默认3.3V) |
供电/电流 | 8-12V/4A |
晶振 | 1个单端33.3333MHz晶振提供给PS 1个差分200MHz晶振提供给PL 1个差分125MHz晶振提供给GT收发器的参考时钟 |
尺寸、工艺 | 85X75mm、0.5mm 168P高速连接器X3;沉金工艺;顶层最大高度5mm,PCB厚1.75mm,连接器合高4mm |

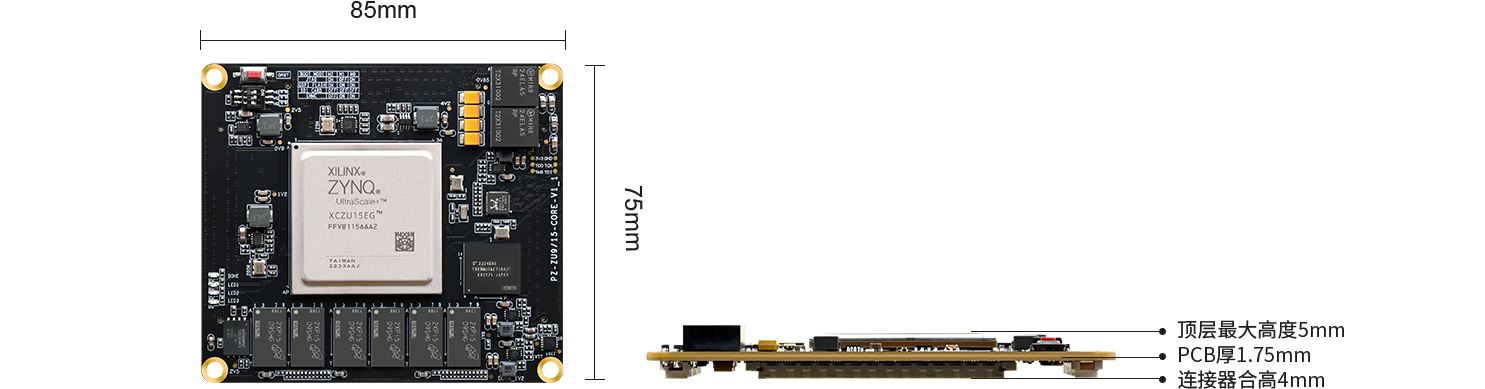

产品尺寸
产品套餐
配套展示
技术支持及配套资料
所有配套资料通过百度网盘提供,请联系客服索取
例程不断更新中... ...

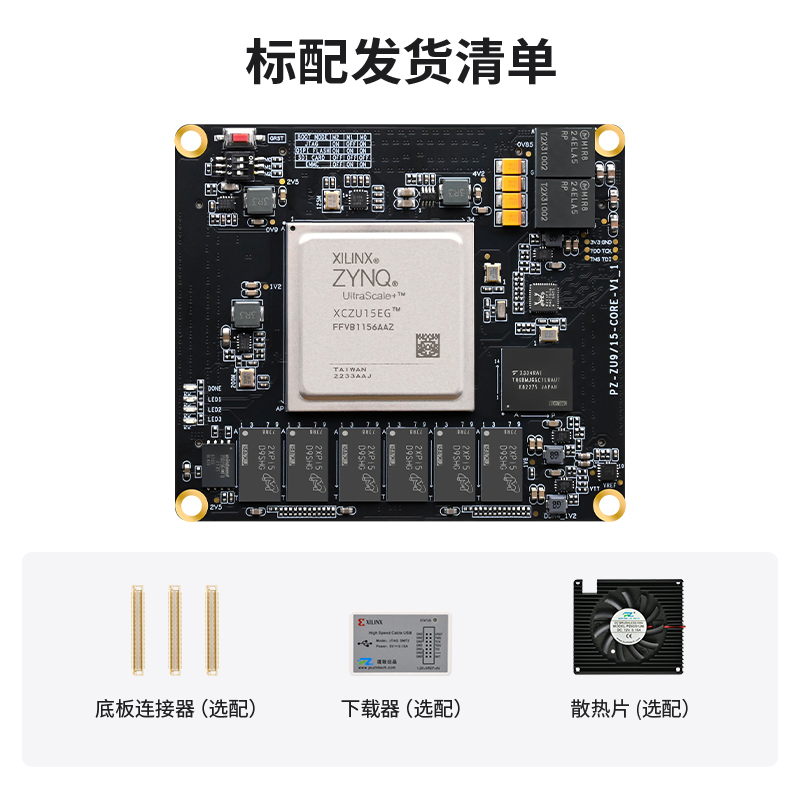

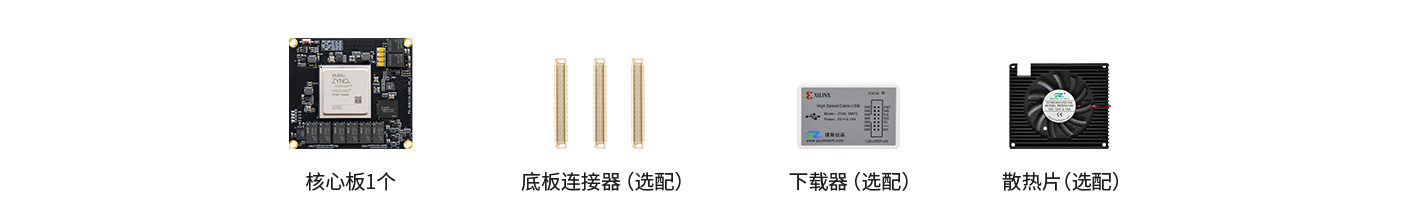

标配发货清单
