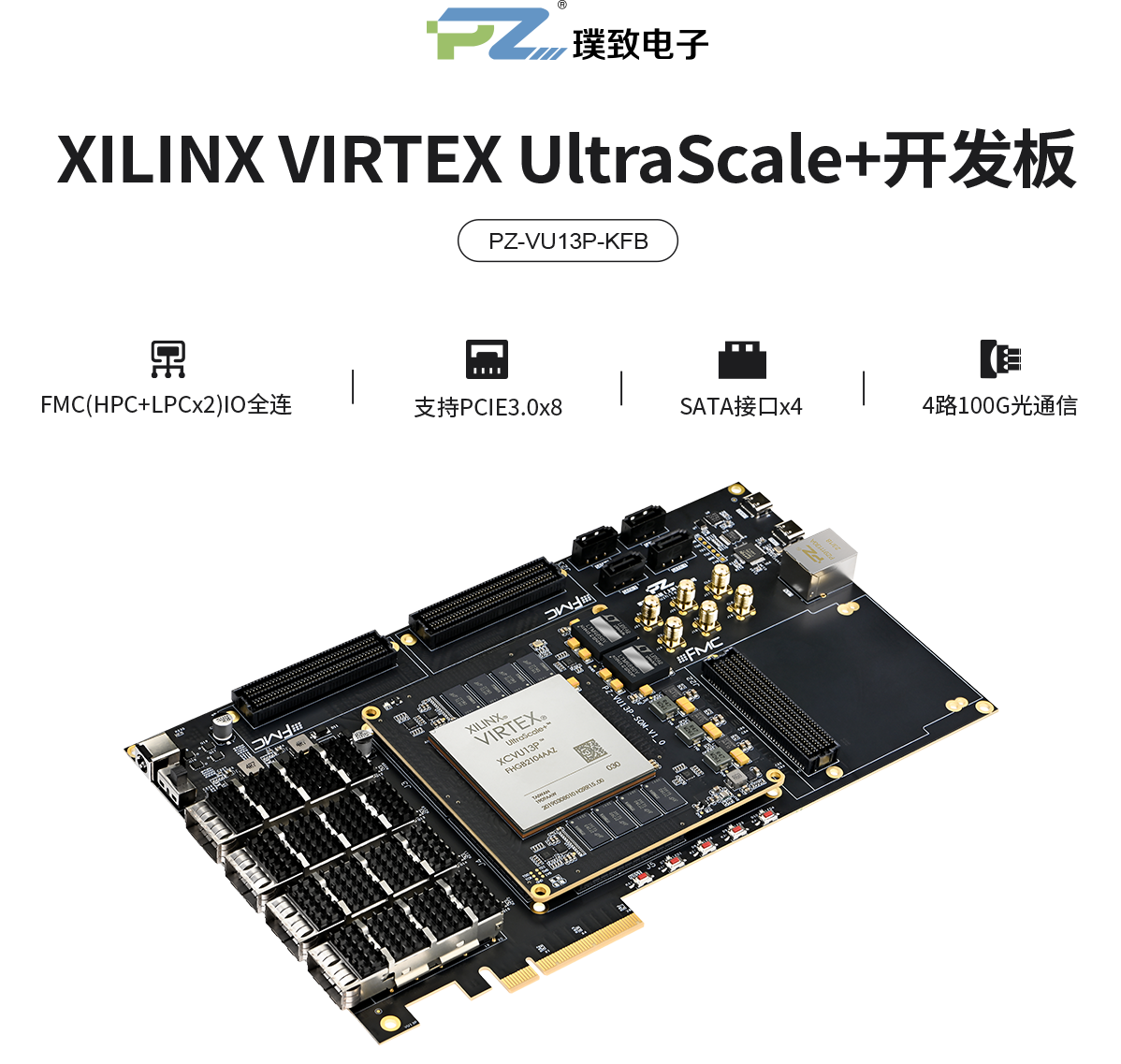

璞致FPGA Virtex UltraScale+ VU13P 开发板
- Virtex UltraScale+ 纯FPGA架构/逻辑单元 3780k
- 8GB+8GB DDR4，多达360个IO可用，供电/电流 12V20A
- 核心板采用240P连接器连接，尺寸100*100mm
- 预留丰富接口：千兆网口/SMA/SATA/PCIE/3个FMC/4路QSFP28等
- 提供完善硬件参考&软件丰富例程，助力产品二次开发

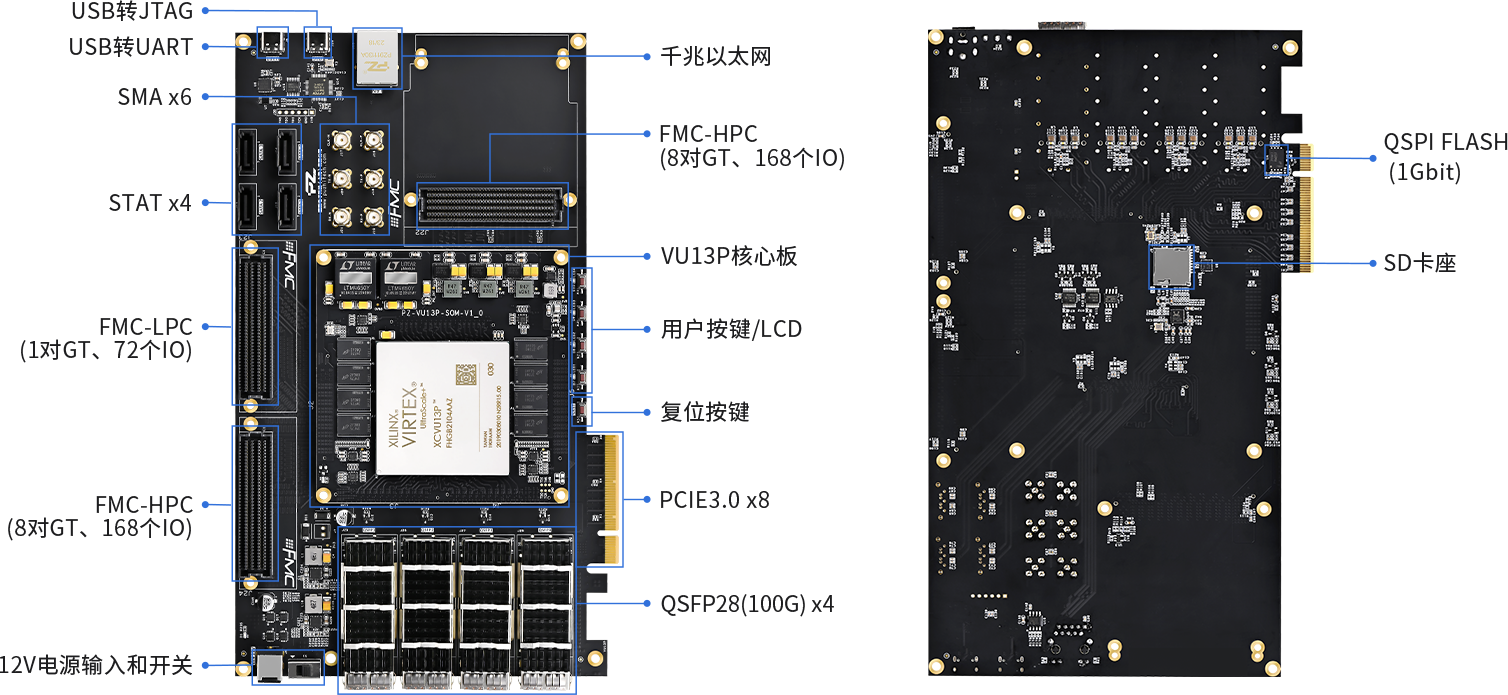

接口功能展示
产品参数

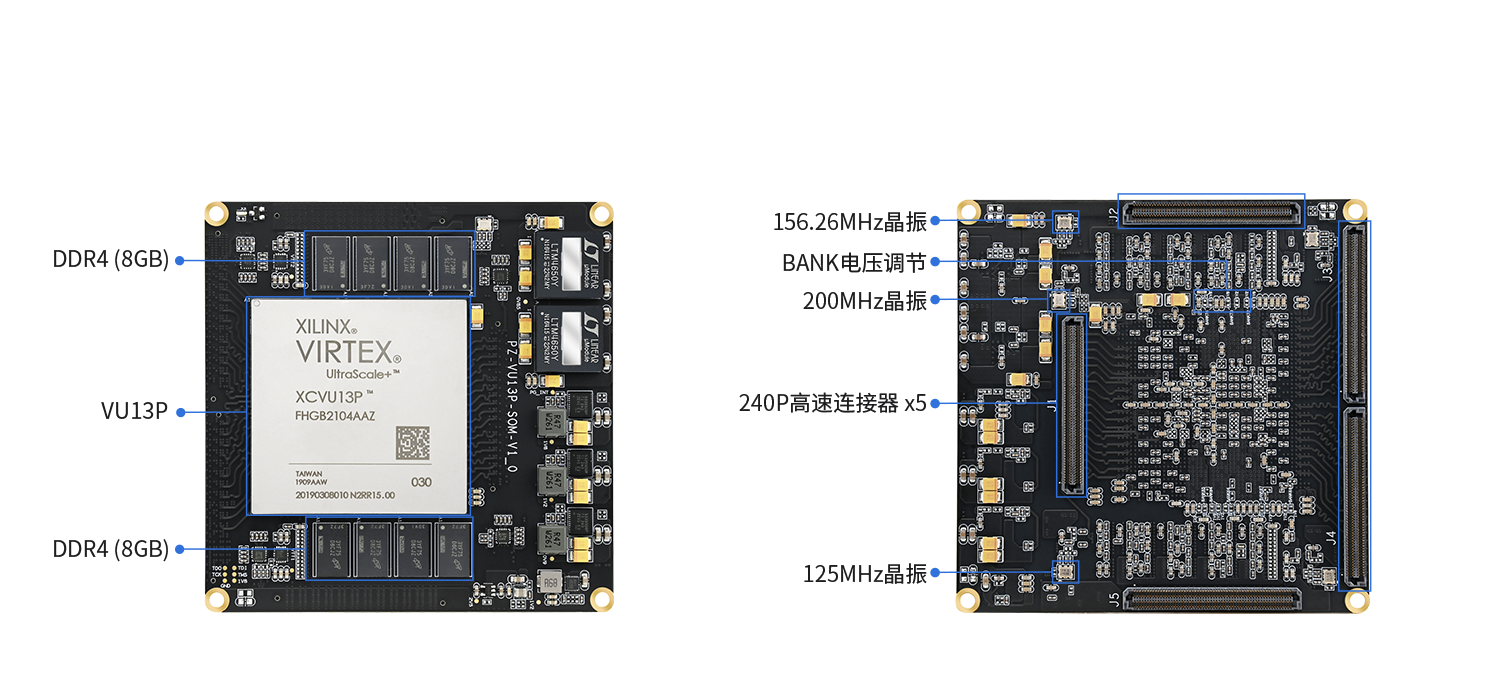

核心板主要参数
开发板 | PZ-VU13P-KFB |
主控制器 | XCVU13P-2FHGB2104I |
速度等级 | 2级 |
芯片级别 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 3780K |
查找表 (LUTs） | 1728000 |
触发器 (Flip-Flops） | 3456000 |
DSP Slices | 12288 |
BLOCK RAM | 94.5Mb |
DDR4 | 双组DDR4 (8GB+8GB) |
启动方式 | JTAG/BPI/SPI，默认JTAG启动 |
GTY数量 | 76对TX/RX |
IO数量 | 360个单端/180对差分（1.2/1.8V可调，默认1.8V) |
晶振 | 1个差分200MHz晶振提供给FPGA 1个差分125MHz晶振提供给GT收发器的参考时钟 1个差分156.25MHz晶振提供给GT收发器的参考时钟 |
核心板尺寸 | 100*100mm |
接口和功能
集成JTAG下载器 | 1路 |
UART | 1路 |
千兆以太网 | 1路 |
PICE3.0 | x8接口 |
OSFP28 | 4路x100G |
FMC扩展口 | 2个HPC型 (8对GT、168个IO)、LPC型(1对GT、72个IO) |
供电/电流 | 12V/20A |
开发板尺寸 | 256 x 140mm |
开发板工艺 | 黑色哑光、沉金 |

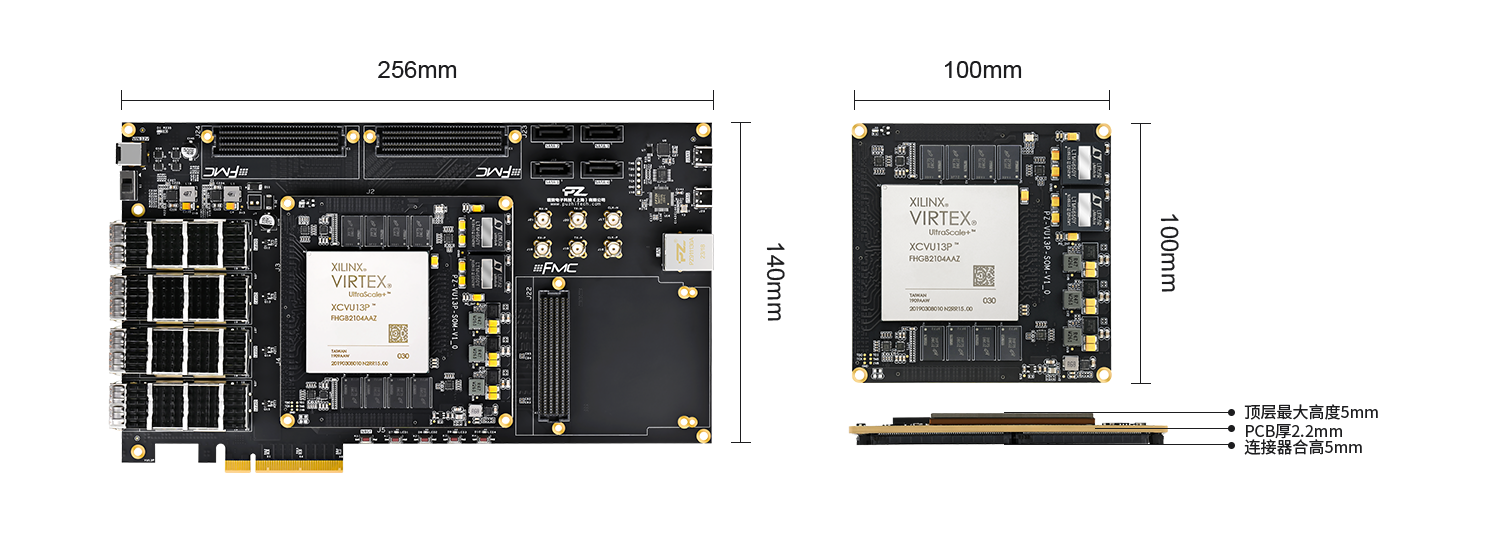

产品尺寸

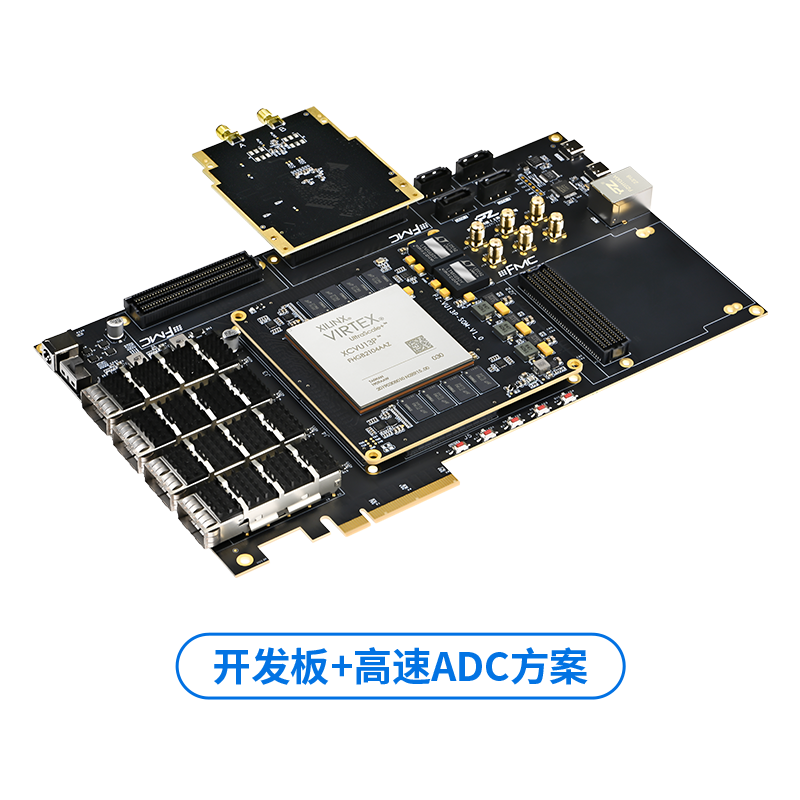

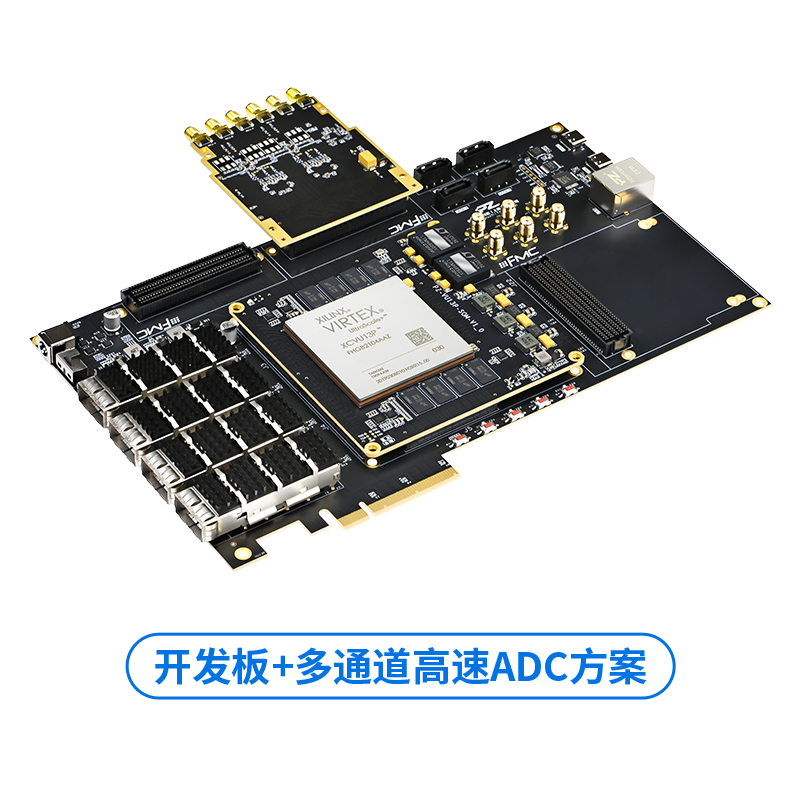

产品套餐
配套FMC子卡展示
其他子卡展示
配套例程及配套资料
开发板所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...
- 1
FPGA逻辑实验
- 01.
Vivado 安装说明
- 02.
FLASH固化
- 03.
LED流水灯例程
- 04.
LED PWM控制例程
- 05.
KEY例程
- 06.
FPGA片内RAM读写例程
- 07.
FPGA片内ROM读写例程
- 08.
FPGA片内PLL配置例程
- 09.
FPGA片内FIFO读写例程
- 10.
FPGA侧DDR4控制读写例程
- 11.
I2C读写E2PROM例程
- 12.
串口收发例程
- 13.
SD卡读写例程
- 14.
基于RTL8211实现千兆UDP例程
- 15.
QSFP误码率例程
- 16.
PCIE测试例程
- 17.
Aurora通信例程
- 18.
高速ADC-AD9643采集例程（250MSPS）
- 19.
UDP传输高速ADC采集数据例程
- 01.
- 2
Microblaze部分
- 01.
LED例程
- 02.
串口例程
- 03.
GPIO中断例程
- 04.
定时器中断例程
- 05.
DMA LOOP例程
- 06.
XADC例程
- 07.
Lwip TCP Loop例程
- 01.
- 3
FMC专题(购买对应子卡提供)
- 01.

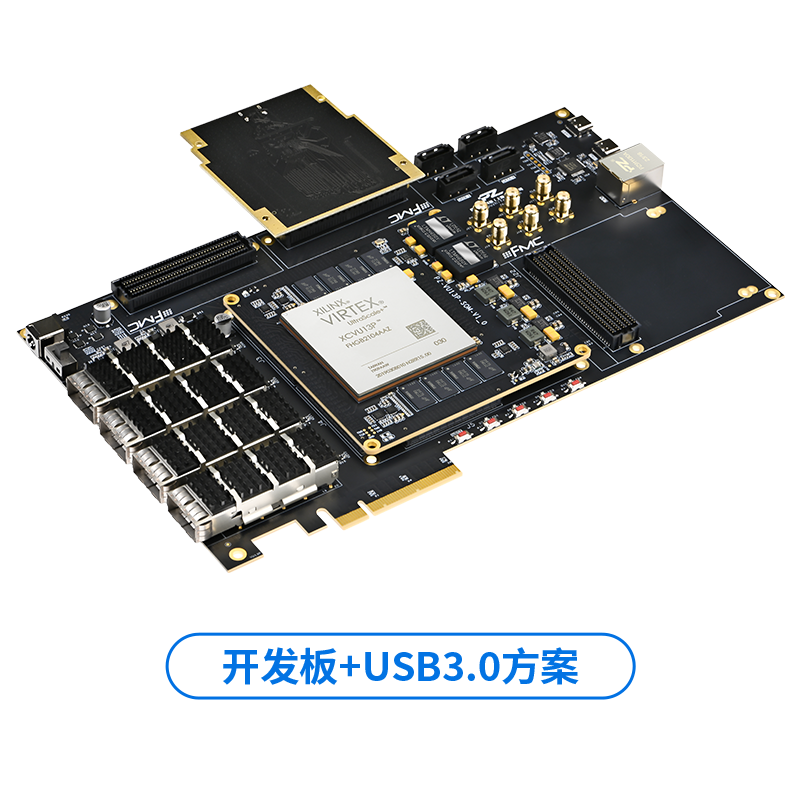

USB3.0专题(PZ-FL3014)
- 02.
高速ADC专题(PZ-FL9643S）
- 03.
高速ADC/DAC专题(PZ-FL4322）
- 04.
多通道高速ADC专题(PZ-FL9643D）
- 05.

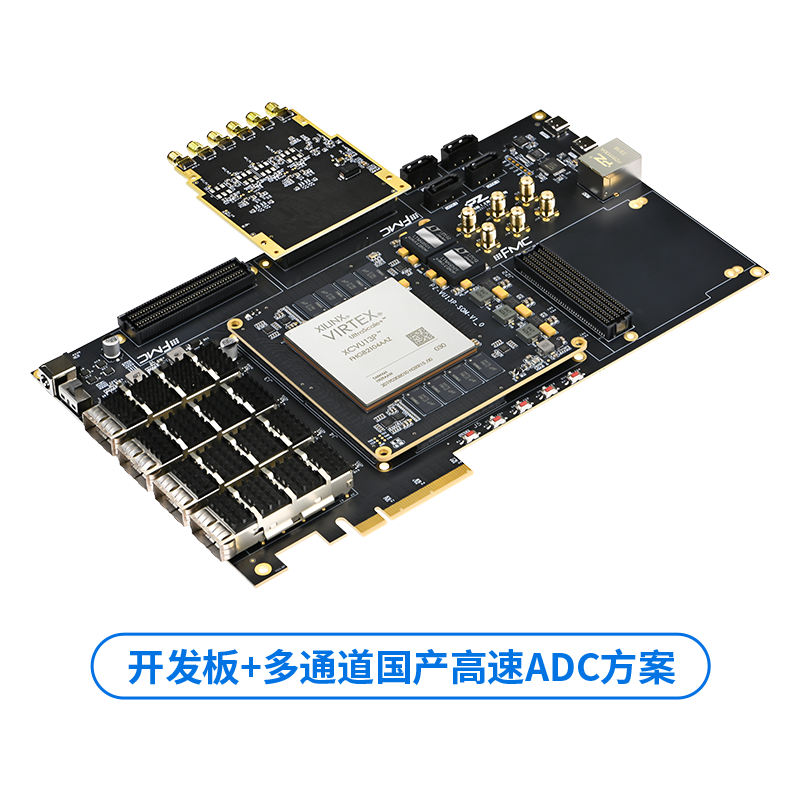

多通道国产高速ADC专题(PZ-FL2514D)
- 06.
超高速ADC/DAC专题(PZ-FH8052）
- 07.
中速ADC/DAC专题(PZ-FL3867）
- 08.
多通道中速DAC专题(PZ-FL9767D）
- 09.
四通道百兆以太网专题(PZ-FL8710F）
- 10.
四通道千兆以太网专题(PZ-FL8211F）
- 11.
软件无线电专题(PZ-FL9361/PZ-FH9371/ PZ-FH9009/PZ-FH9026）
- 01.
- 4
PCIE专题
- 01.
QT环境搭建
- 02.
PCIE的GPIO控制
- 03.
PCIE的DDR缓存中断
- 04.
PCIE的单目OV5640图像实验
- 05.
PCIE的高速ADC采集实验
- 01.

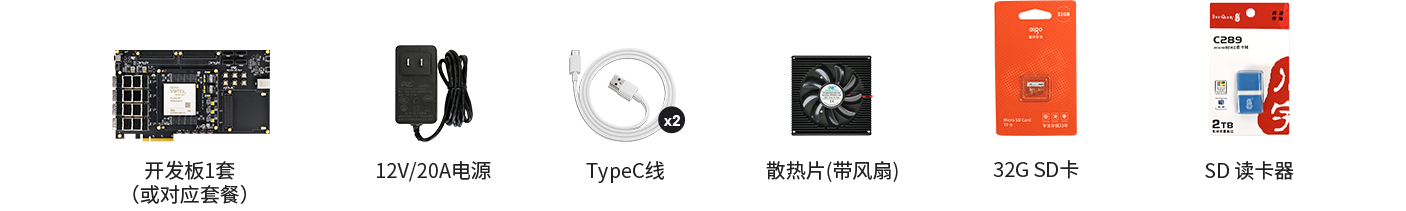

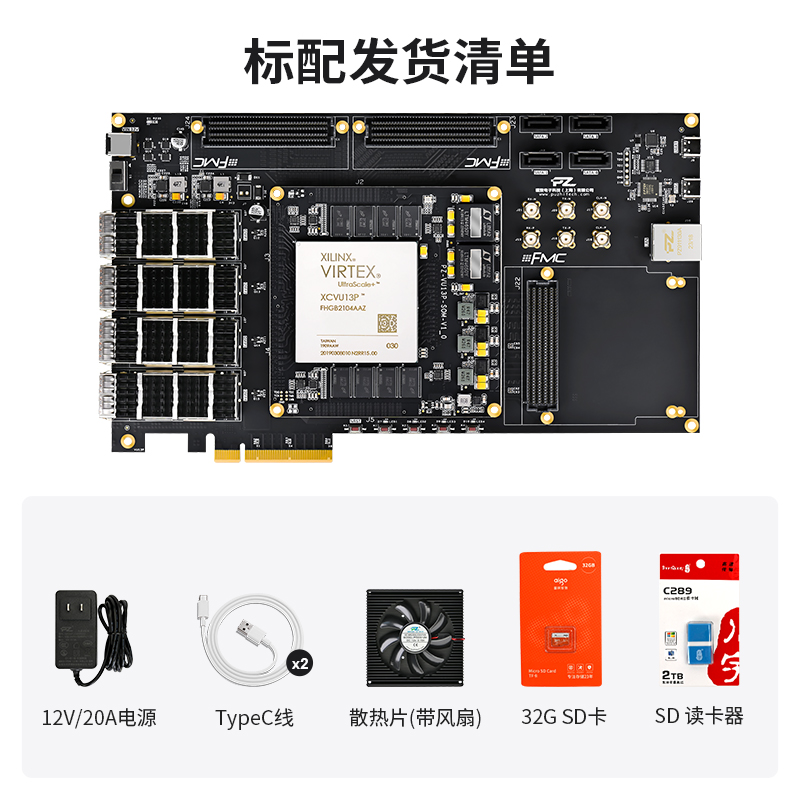

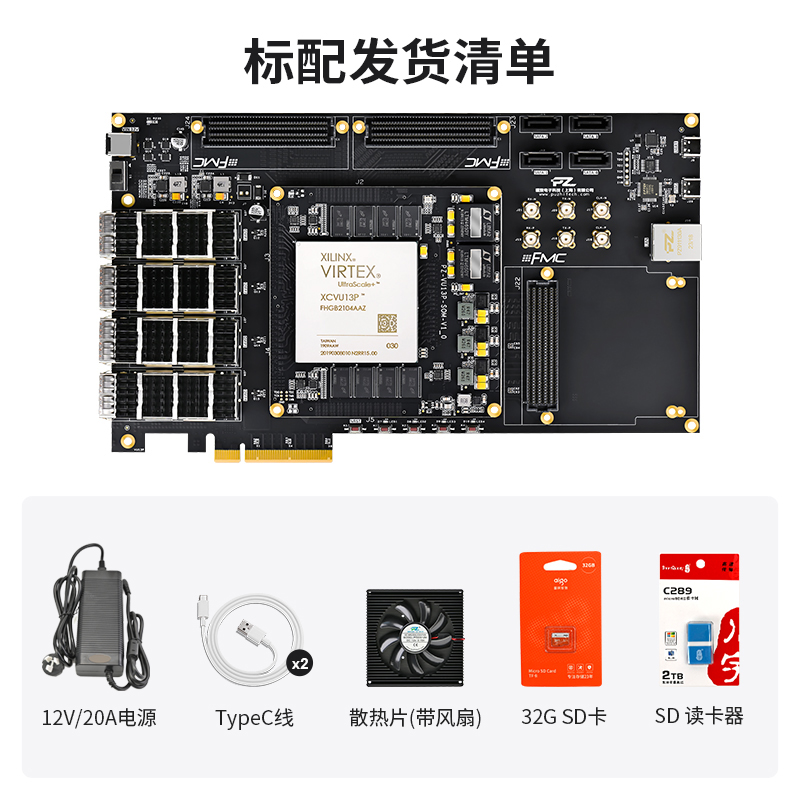

标配发货清单
发票说明
- 1.
我们可提供电子版增值税专用发票和电子版增值税普通发票。
- 2.
电子发票会经由手机短信和邮箱方式同时抄送，请自行90天内查收并打印，以免发票失效。
- 3.
需要开票请选择“开发票”选项：请备注好开专票还是普票，如未备注，我们将按照普票开具；增值税专用发票请备注公司名称、税号、开户行、账号、地址、电话。增值税普通发票请备注公司名称和税号。
- 1.
售后说明
- 1.
所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。
- 2.
服务时间：周一至周五 09:00—18:00；
- 3.
技术支持请联系店铺客服。
- 1.
发货说明
- 1.
包邮：默认发顺丰陆运；如需发空运，请联系客服补运费。
- 2.
快递时间：周一至周日 09:00—16:00
- 1.
方案展示
给我们留言
璞致专注于SDR及ARM/FPGA技术解决方案
