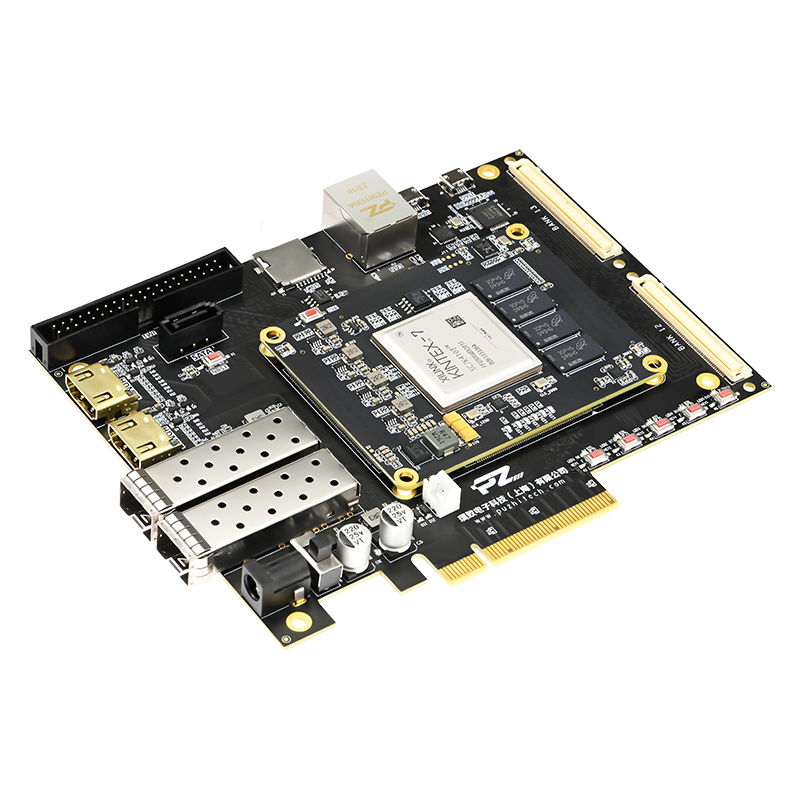

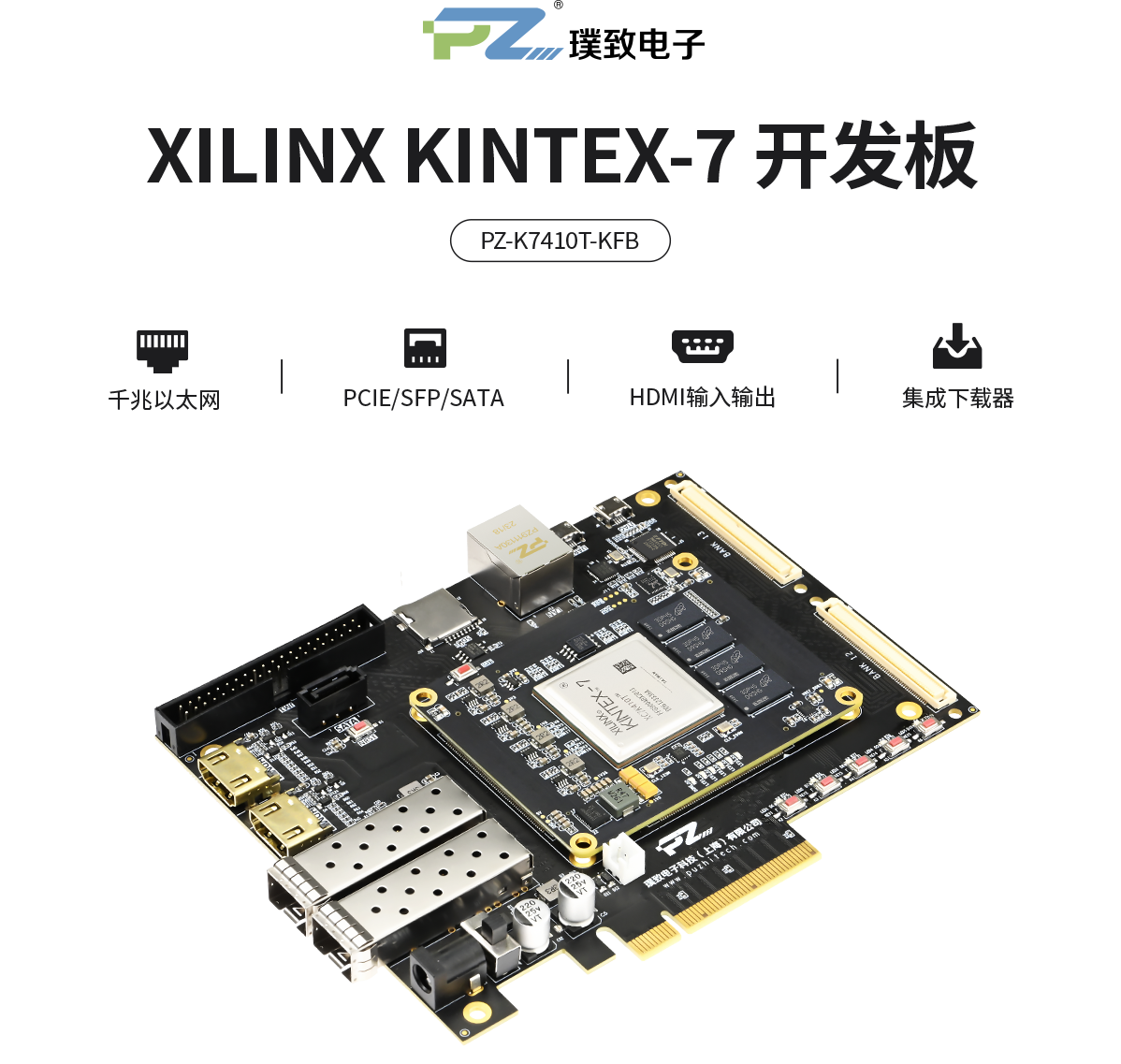

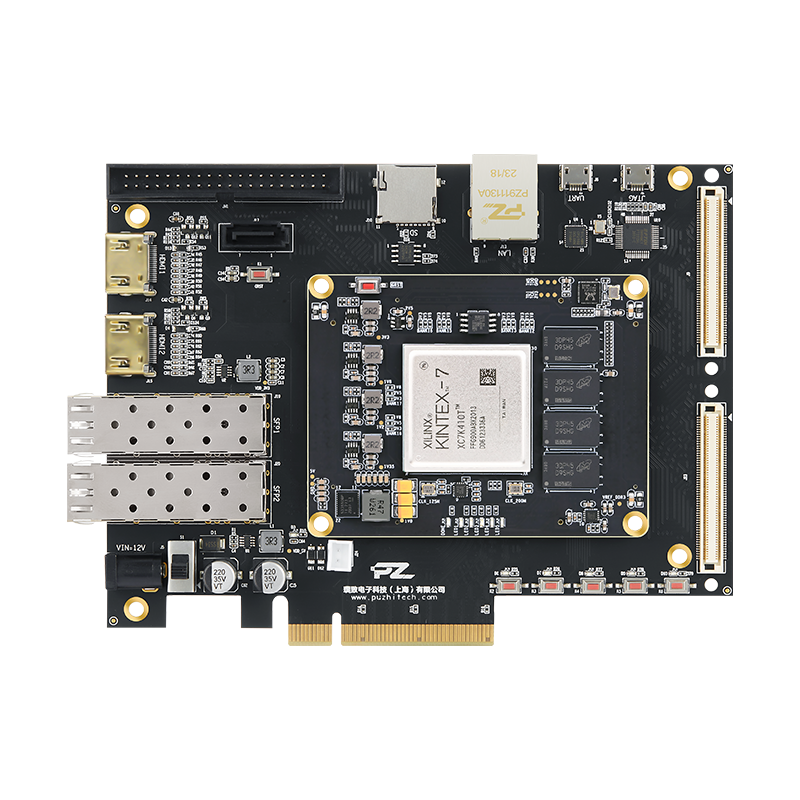

璞致FPGA Kintex-7 K7410T 开发板

PZ-K7410T-KFB
  • Kintex-7 纯FPGA架构/逻辑单元 406k/ Slices 63550
  • 2GB DDR3，256Mb QSPIFLASH，供电/电流 12V/3A
  • 核心板采用120P连接器连接，尺寸83.8*64.8mm
  • 预留丰富接口：千兆网口/SATA/HDMI/PCIE/2路SFP等
  • 提供完善硬件参考&软件丰富例程，助力产品二次开发
联系我们

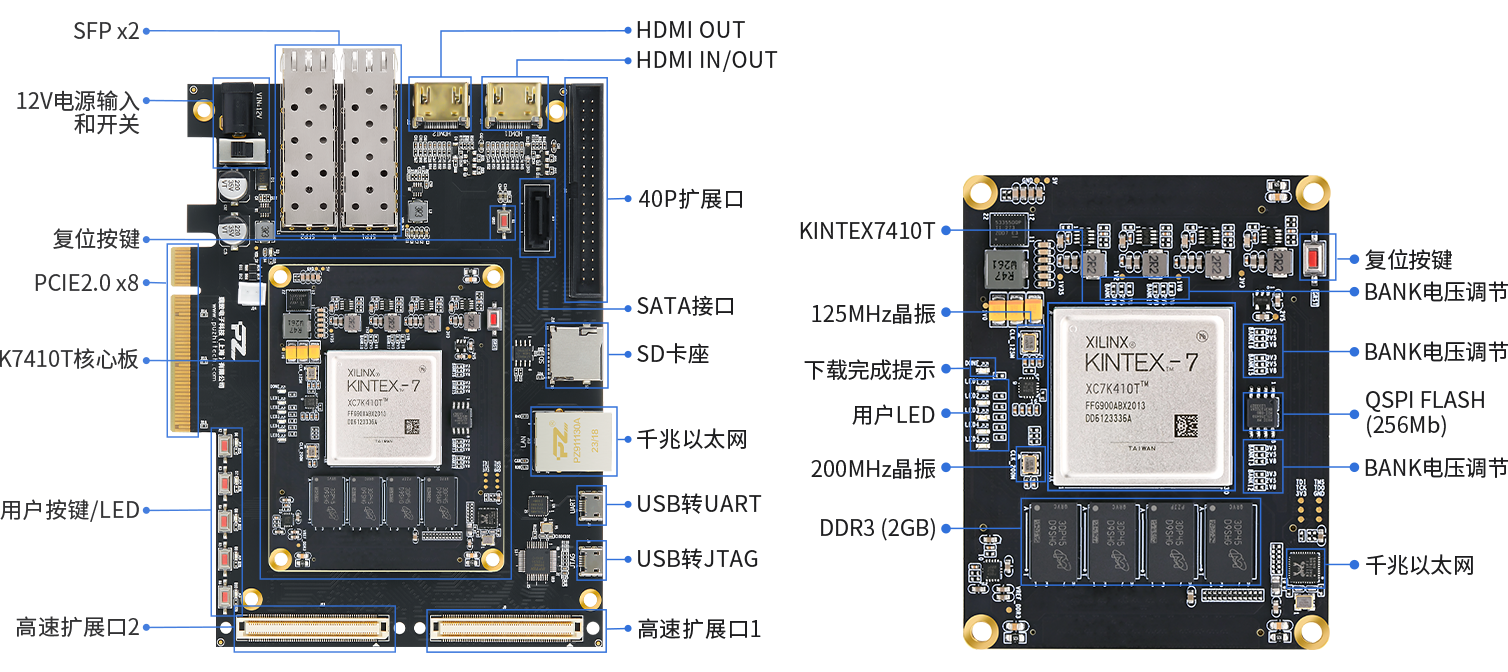

接口功能展示


产品参数

核心板主要参数

开发板
PZ-K7410T-KFB
主控制器

XC7K410T-2FFG900I

速度等级
2级
芯片级别
工业级（-40°C~+85°C）
逻辑单元 (Logic Cells）
406K
查找表 (LUTs）
63550
触发器 (Flip-Flops）
508400
DSP Slices
1540
TOTAL BLOCK RAM
28620
DDR3
2GB/64bit位宽
QSPI FLASH
256Mb，存储启动文件和用户文件
启动方式
JTAG/QSPI，默认QSPI启动
用户LED
5路
GTX数量
16对TX/RX
IO数量

288个单端/144对差分 (1.8/2.5/3.3V可调，默认3.3V）

晶振

1个差分200MHz晶振提供给FPGA

1个差分125MHz晶振提供给GT收发器的参考时钟

核心板尺寸
83.8*64.8mm

接口和功能

集成JTAG下载器
1路
UART
1路
SD卡接口
1路
千兆以太网
1路
HDMI
1路输入、1路输出
LED、按键
5路LED、5路按键
PICE2.0
x8接口
SFP接口
2路
SATA
1路
供电/电流
12V/3A
开发板尺寸
156 x 121mm
开发板工艺
黑色哑光、沉金
120P扩展口
2个，共计96个单端信号/48对差分
40P扩展口

共计32个单端信号/16对差分

40P的2.54mm间距扩展口，外接璞致各种模块（AD/DA，双目摄像头，4.3英寸TFTLCD屏等），扩展口包括5V电源1路，3.3V电源1路，地6路，IO口32路

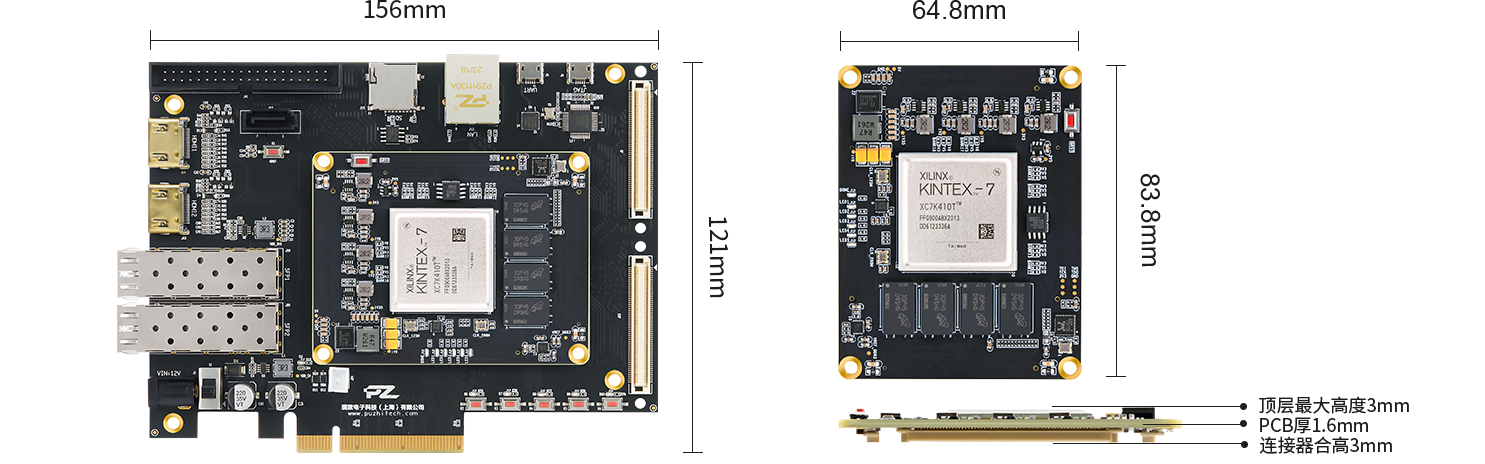

产品尺寸


配套例程及配套资料

开发板所有配套资料通过百度网盘提供，请联系客服索取

例程不断更新中... ...

  • 1

    FPGA逻辑实验

    • 01.

      LED流水灯例程

    • 02.

      LED PWM控制例程

    • 03.

      按键及按键消抖例程

    • 04.

      FPGA RAM读写例程

    • 05.

      FPGA ROM读写例程

    • 06.

      FPGA PLL例程

    • 07.

      FPGA FIFO读写例程

    • 08.

      DDR3读写例程

    • 09.

      I2C总线读写EEPROM例程

    • 10.

      串口收发例程

    • 11.

      SD卡读写例程

    • 12.

      HDMI输出测试画面例程

    • 13.

      HDMI输出图片例程

    • 14.

      SD卡读BMP图片HDMI显示例程

    • 15.

      HDMI视频输入输出环回例程

    • 16.

      低速AD-DA转换采集例程

    • 17.

      LCD 4.3寸屏彩条输出例程

    • 18.

      LCD 4.3寸屏图片输出例程

    • 19.

      SD卡读BMP图片LCD显示例程

    • 20.

      双目OV5640摄像头例程

    • 21.

      UDP RGMII千兆以太网例程

    • 22.

      SFP之IBERT进行GTP信号眼图例程

    • 23.

      PCIE测速例程

    • 24.

      Aurora通信例程

    • 25.

      高速ADC-AD9643采集例程（250MSPS）

    • 26.

      UDP传输高速ADC采集数据例程

    • 27.

      USB3.0 FIFO传输例程（后续更新）

  • 2

    Microblaze部分

    • 01.

      LED例程

    • 02.

      串口例程

    • 03.

      GPIO中断例程

    • 04.

      定时器中断例程

    • 05.

      DMA LOOP例程

    • 06.

      XADC例程

    • 07.

      VDMA-5640例程

    • 08.

      Lwip TCP Loop例程

  • 3

    PCIE专题

    • 01.

      QT环境搭建

    • 02.

      PCIE的GPIO控制

    • 03.

      PCIE的DDR缓存中断

    • 04.

      PCIE的HDMI输出实验

    • 05.

      PCIE的单目OV5640图像实验

    • 06.

      PCIE的高速ADC采集实验

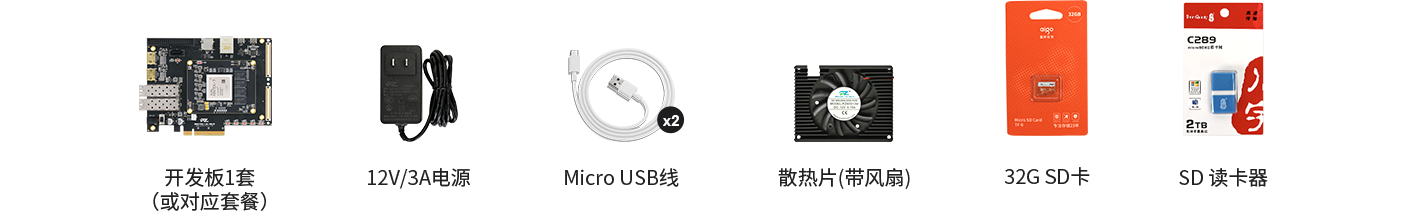

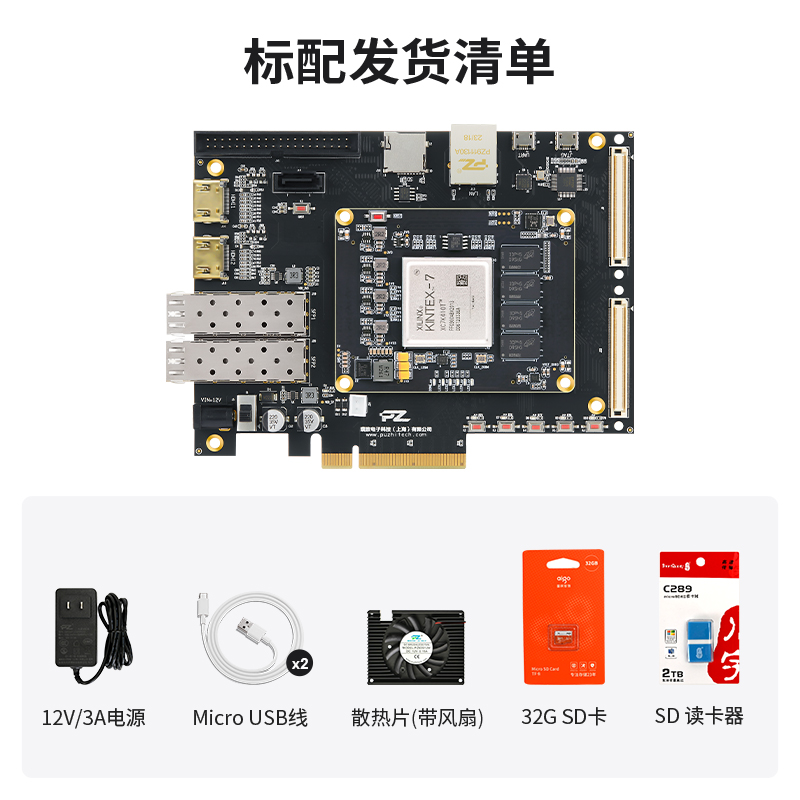

标配发货清单


  • 发票说明

    • 1.

      我们可提供电子版增值税专用发票和电子版增值税普通发票。

    • 2.

      电子发票会经由手机短信和邮箱方式同时抄送，请自行90天内查收并打印，以免发票失效。

    • 3.

      需要开票请选择“开发票”选项：请备注好开专票还是普票，如未备注，我们将按照普票开具；增值税专用发票请备注公司名称、税号、开户行、账号、地址、电话。增值税普通发票请备注公司名称和税号。

  • 售后说明

    • 1.

      所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。

    • 2.

      服务时间：周一至周五 09:00—18:00；

    • 3.

      技术支持请联系店铺客服。

  • 发货说明

    • 1.

      包邮：默认发顺丰陆运；如需发空运，请联系客服补运费。

    • 2.

      快递时间：周一至周日 09:00—16:00

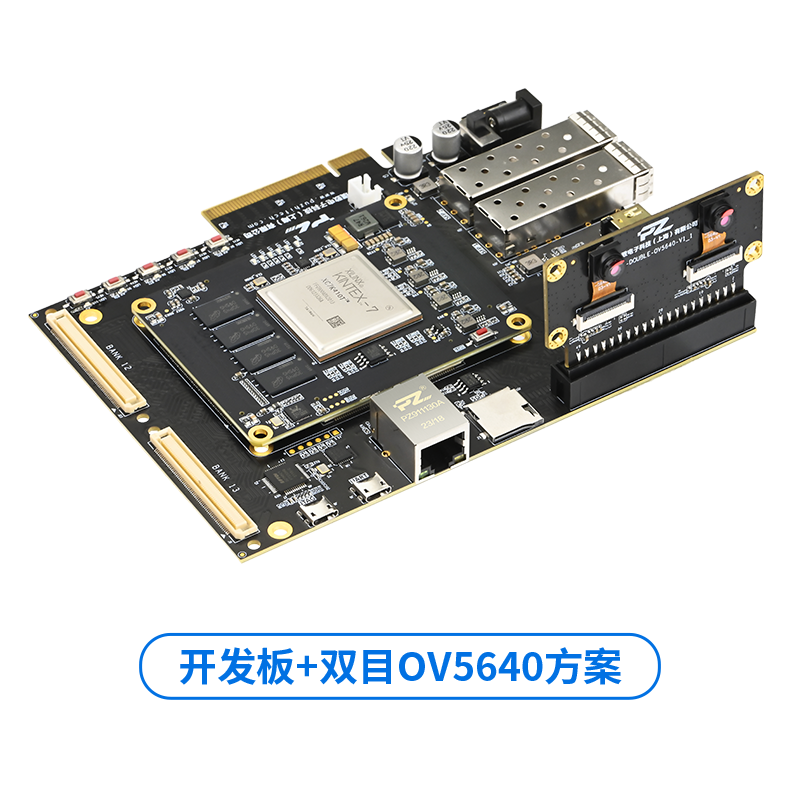

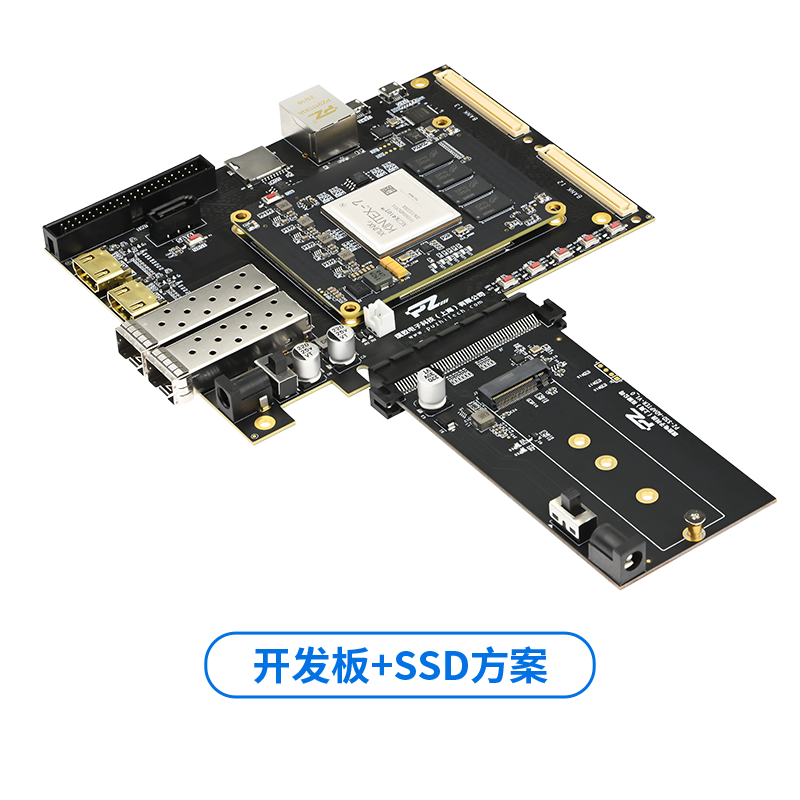

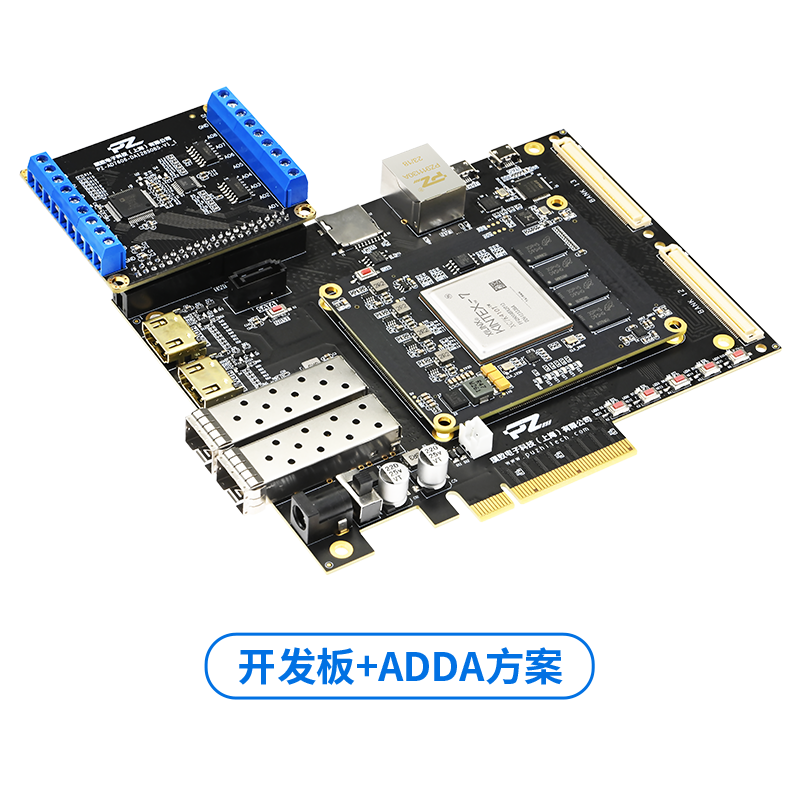

方案展示
