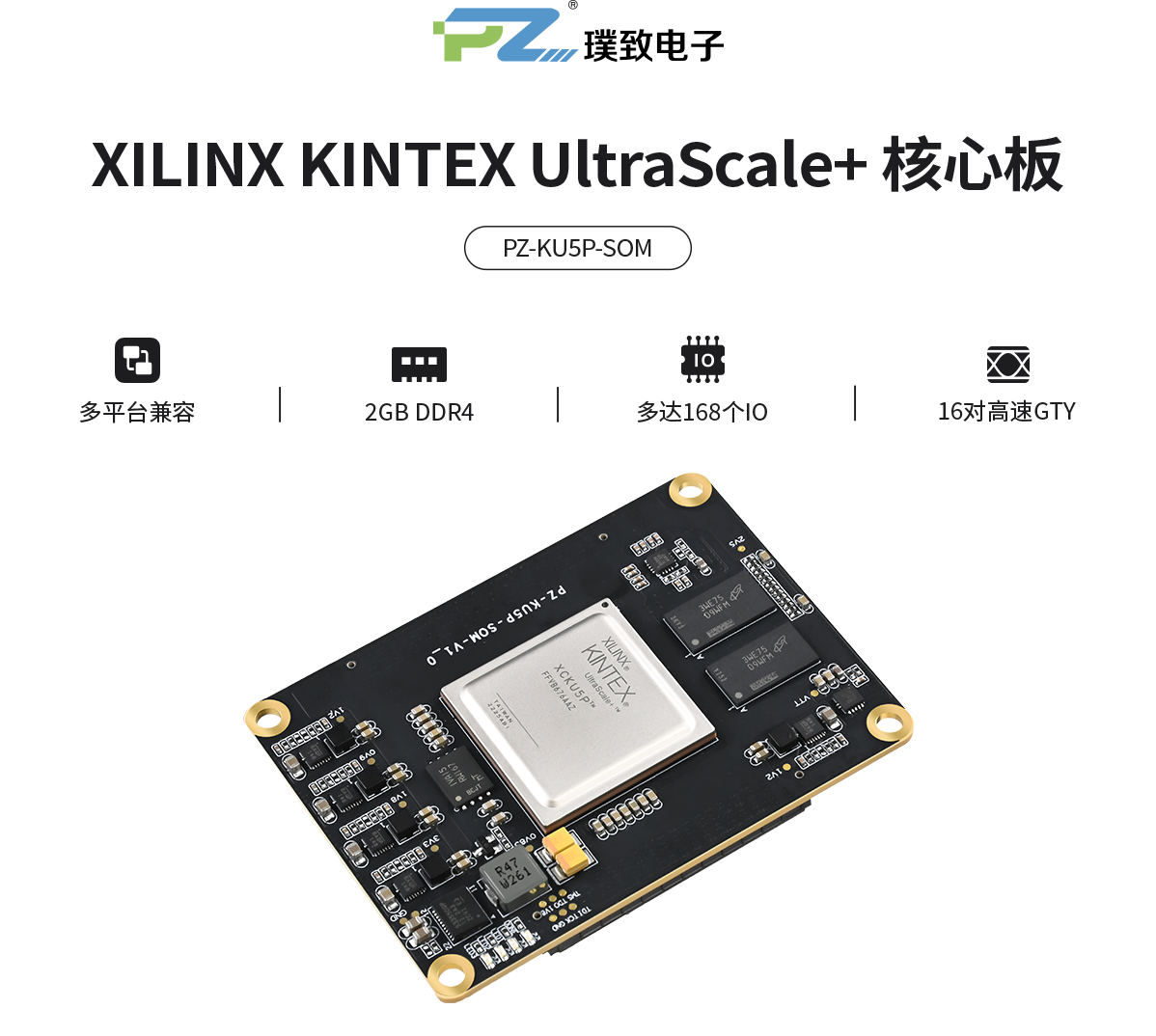

璞致FPGA Kintex UltraScale+ KU5P 核心板
PZ-KU5P-SOM
- Kintex UltraScale+核心板/逻辑单元 475k/ Slices 217k
- 2GB DDR4，256Mb QSPIFLASH，供电/电流 5V/3A
- 尺寸75*55mm，多达168个IO可用，16对高速GTY
- 极致选料与工艺标准，工业级-40℃~+85℃
- 提供完善硬件参考&软件丰富例程，助力产品开发

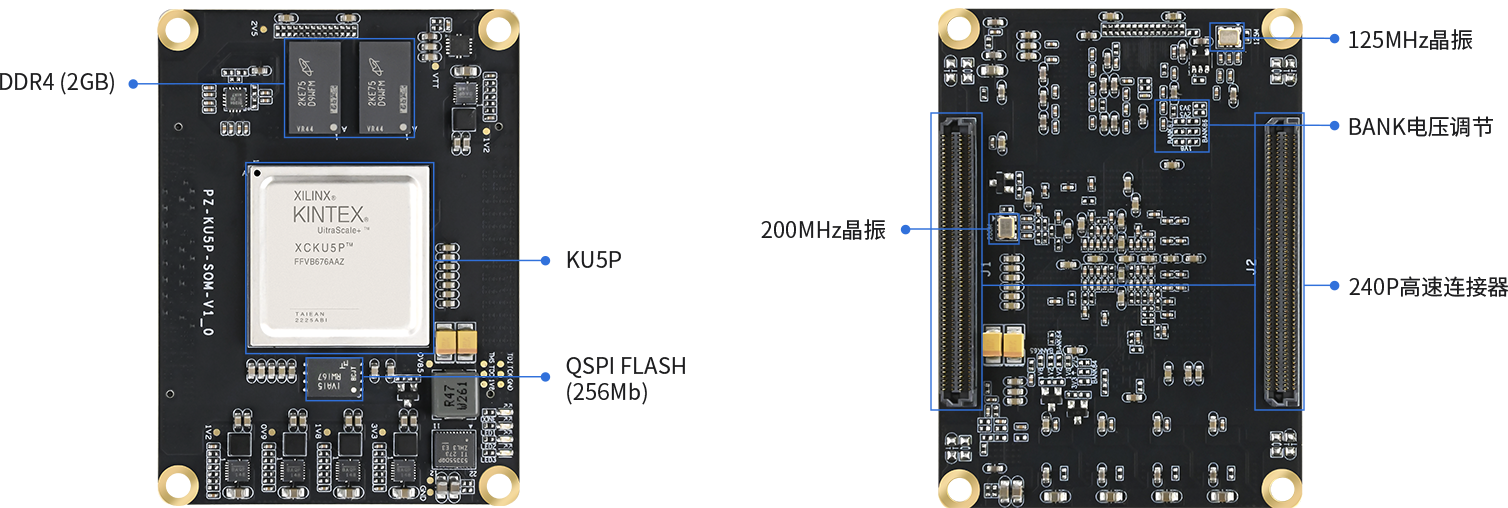

接口功能展示
产品参数
主要参数
核心板 | PZ-KU5P-SOM |
主控制器 | XCKU5P-2FFVB676I |
速度等级 | 2级 |
芯片级别 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 475K |
查找表 (LUTs） | 217000 |
触发器 (Flip-Flops） | 434000 |
DSP Slices | 1824 |
BLOCK RAM | 16.9Mb |
DDR4 | 2GB/32bit位宽 |
QSPI FLASH | 256Mb，存储启动文件和用户文件 |
启动方式 | JTAG/QSPI，默认QSPI启动 |
用户LED | 3路 |
GTY数量 | 16对TX/RX |
IO数量 | 168个单端/84个差分 HP：96个1.2/1.8V可调 (默认1.8V） HD：72个1.8/2.5/3.3V可调 (默认3.3V） |
供电/电流 | 5V/3A |
晶振 | 1个差分200MHz晶振提供给FPGA 1个差分125MHz晶振提供给GT收发器的参考时钟 |
尺寸、工艺 | 75*55mm、沉金工艺、0.635mm间距 240P连接器x2；顶层最大高度3mm，PCB厚1.6mm，连接器合高5mm |

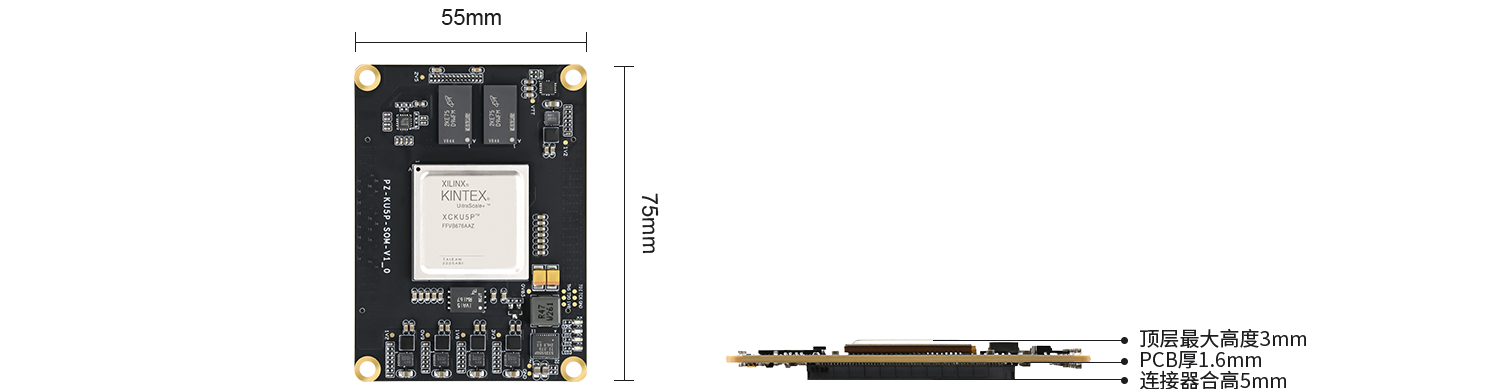

产品尺寸
技术支持及配套资料
所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...

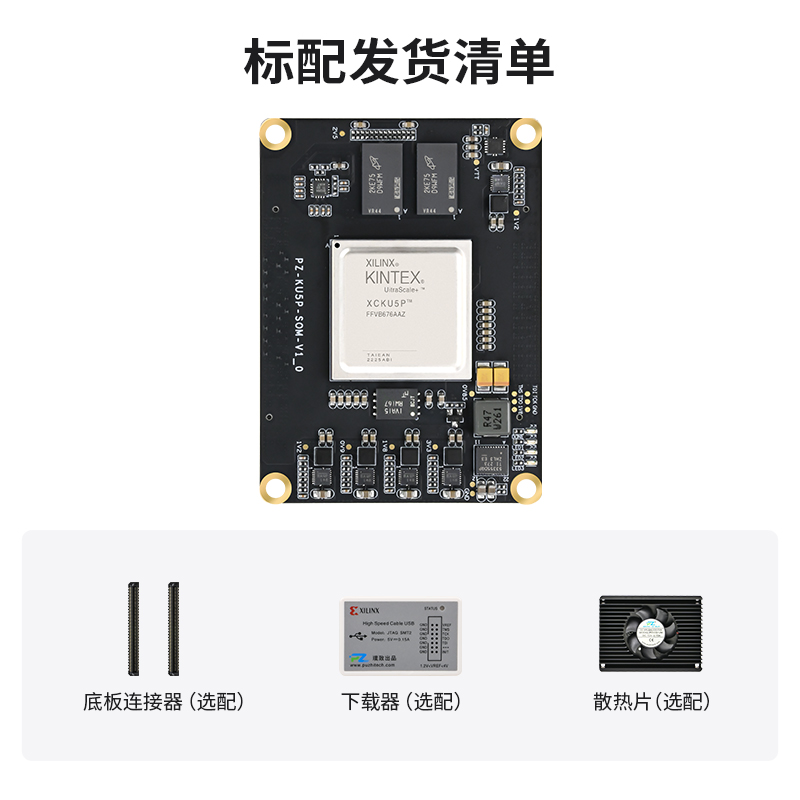

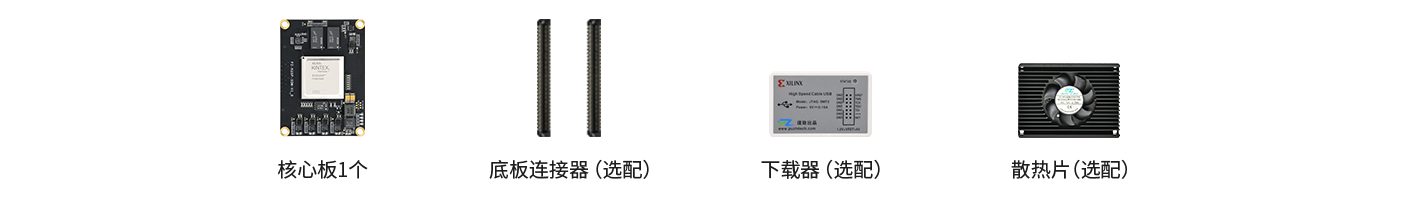

标配发货清单
