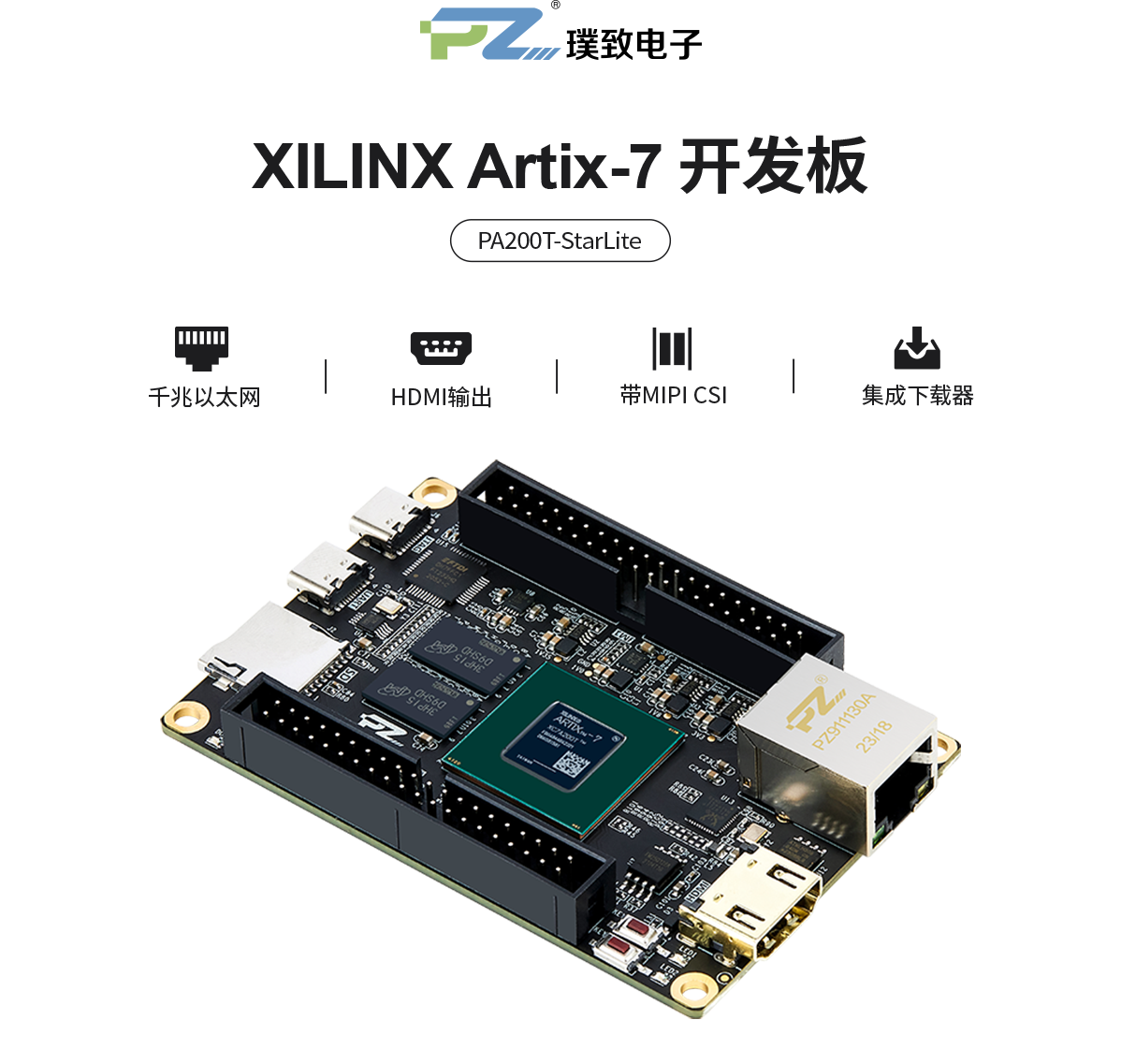

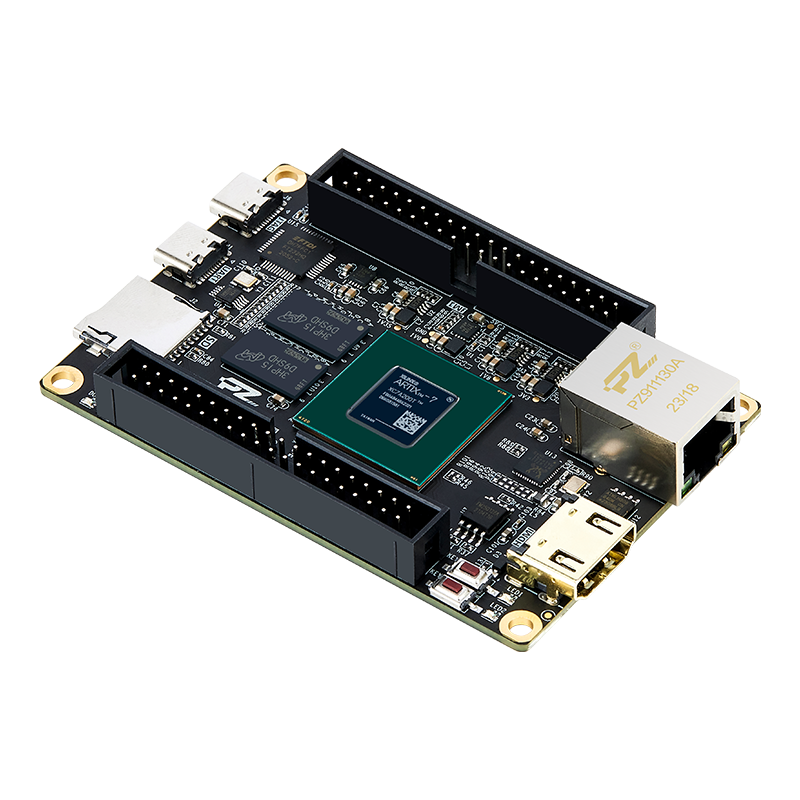

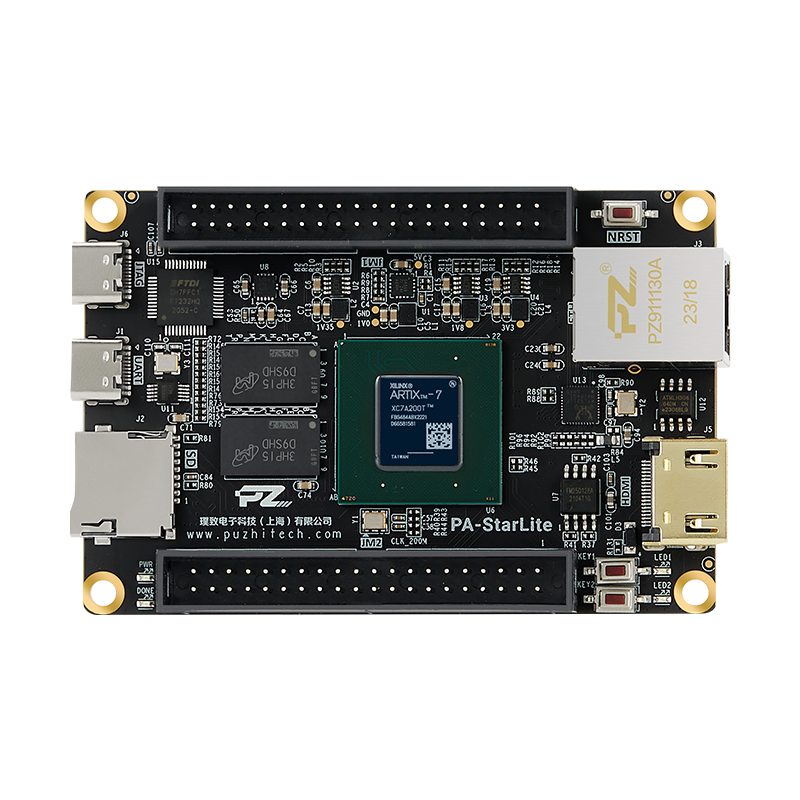

璞致FPGA Artix-7 PA200T-StarLite 开发板
- Artix-7 纯FPGA架构/逻辑单元 215360/ Slices 33650
- 1GB DDR3，256Mb QSPIFLASH，供电/电流5V/1A
- 一体集成开发板，身形极致小巧，轻松隐匿于掌心
- 预留丰富接口：千兆以太网口/UART/HDMI/JTAG等
- 提供完善硬件参考&软件丰富例程，助力产品二次开发

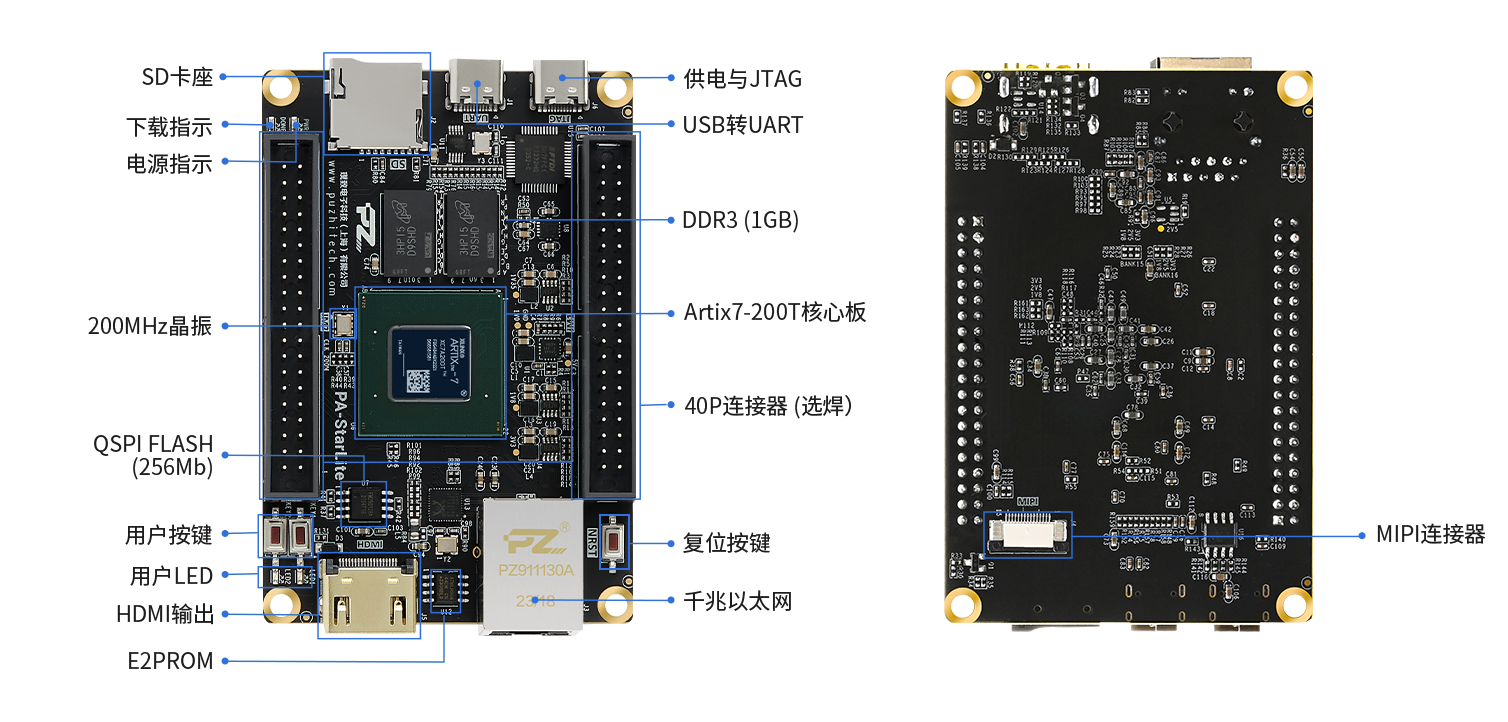

接口功能展示
产品参数
主要参数
开发板 | PA200T-StarLite |
主控制器 | XC7A200T-2FBG484I |
逻辑单元 (Logic Cells） | 215K |
Slices | 33650 |
BLOCK RAM | 13140 |
DSP Slices | 740 |
DDR3 | 1GB |
QSPI FLASH | 256Mb |
E2PROM | 64Kbit |
JTAG下载器 | 1路 |
UART | 1路 |
SD卡 | 1路 |
千兆以太网 | 1路 |
HDMI | 1路HDMI输出 |
MIPI CSI | 1路（2lane) |
LED、按键 | 2路LED、2路按键 |
2个40P 扩展口 | 共计64根单端信号/32对差分信号 外接璞致各种模块（AD/DA，双目摄像头，4.3英寸TFTLCD屏等），扩展口包括5V电源1路，3.3V电源1路，地6路，IO口32路 |
晶振 | 1个差分200MHz晶振提供给FPGA |
供电/电流 | 5V/1A |
尺寸、工艺 | 90*60mm、黑色哑光、沉金工艺 |
产品尺寸
产品套餐
配套FMC子卡展示
其他子卡展示

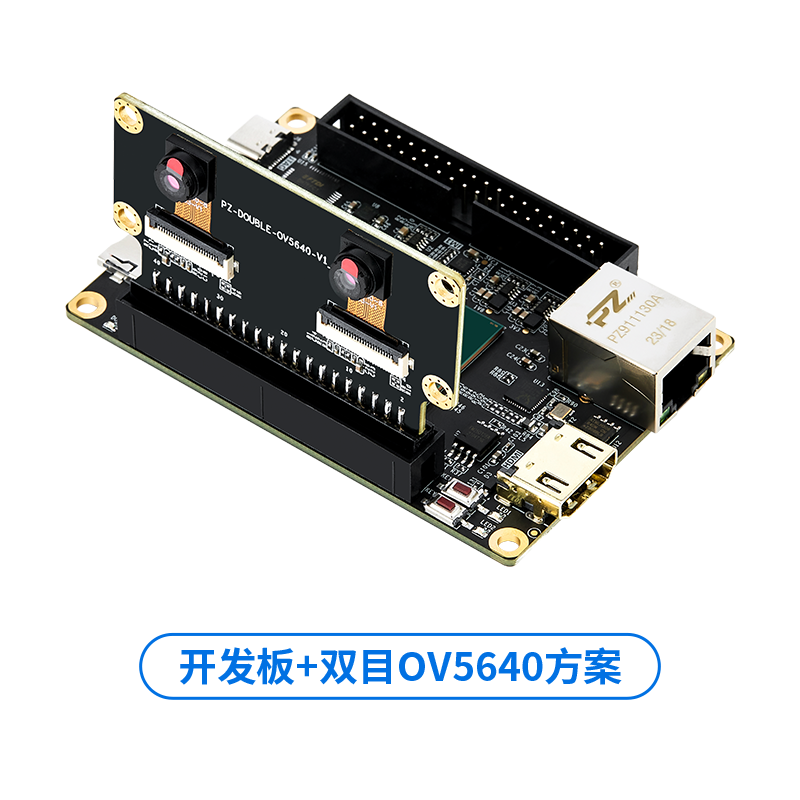

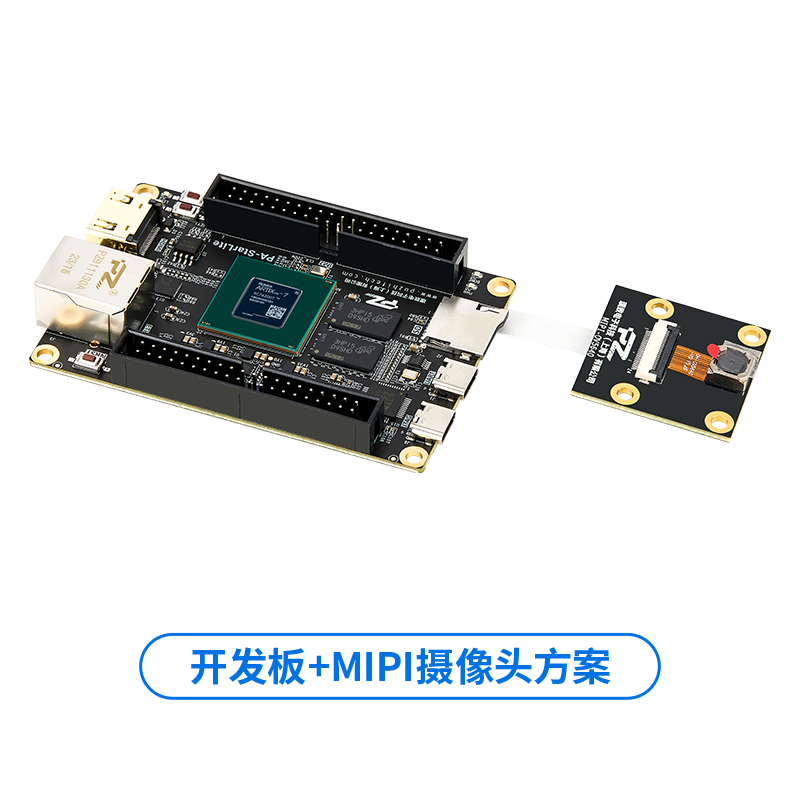

配套展示
配套例程及配套资料
开发板所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...
- 1
FPGA逻辑实验
- 01.
Vivado 安装说明
- 02.
FLASH固化
- 03.
LED流水灯例程
- 04.
LED PWM控制例程
- 05.
KEY例程
- 06.
FPGA片内RAM读写例程
- 07.
FPGA片内ROM读写例程
- 08.
FPGA片内PLL配置例程
- 09.
FPGA片内FIFO读写例程
- 10.
FPGA侧DDR3控制读写例程
- 11.
I2C读写E2PROM例程
- 12.
串口收发例程
- 13.
SD卡读写例程
- 14.
HDMI输出测试画面例程
- 15.
HDMI输出图片例程
- 16.
SD卡读BMP图片HDMI显示例程
- 17.

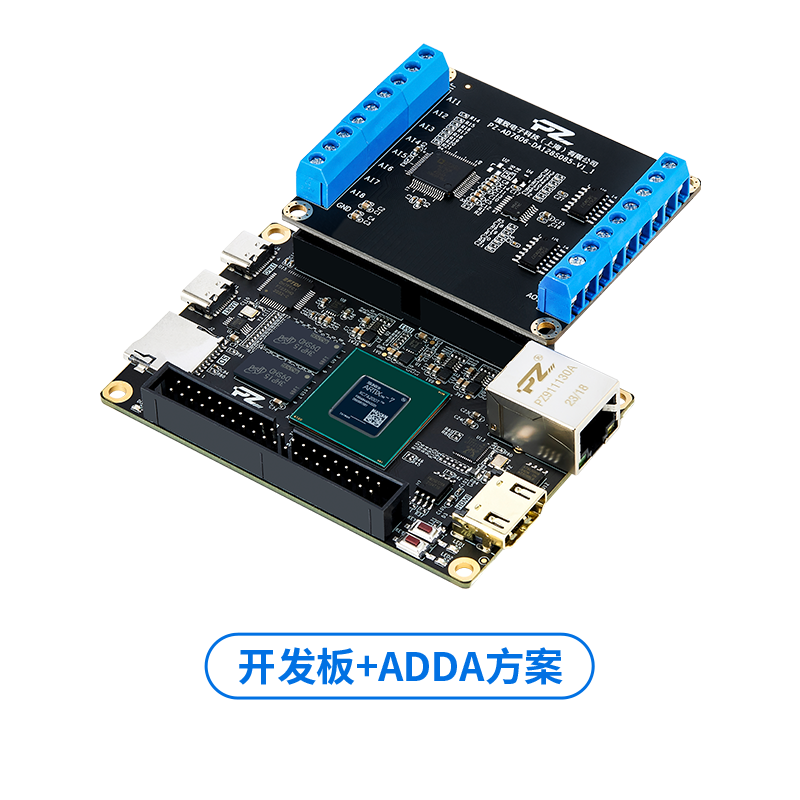

AD-DA转换例程
- 18.
LCD 彩条显示例程
- 19.
LCD 输出图片例程
- 20.
SD卡读BMP图片LCD显示例程
- 21.
双目摄像头输出与HDMI显示例程
- 22.
基于RTL8211实现千兆UDP例程
- 01.
- 2
Microblaze部分
- 01.
LED例程
- 02.
串口例程
- 03.
GPIO中断例程
- 04.
定时器中断例程
- 05.
DMA LOOP例程
- 06.
XADC例程
- 07.
Lwip TCP Loop例程
- 08.
MIPI摄像头HDMI显示例程
- 01.

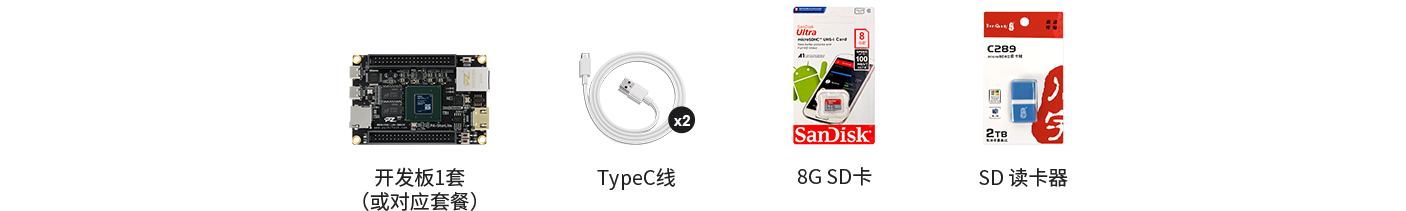

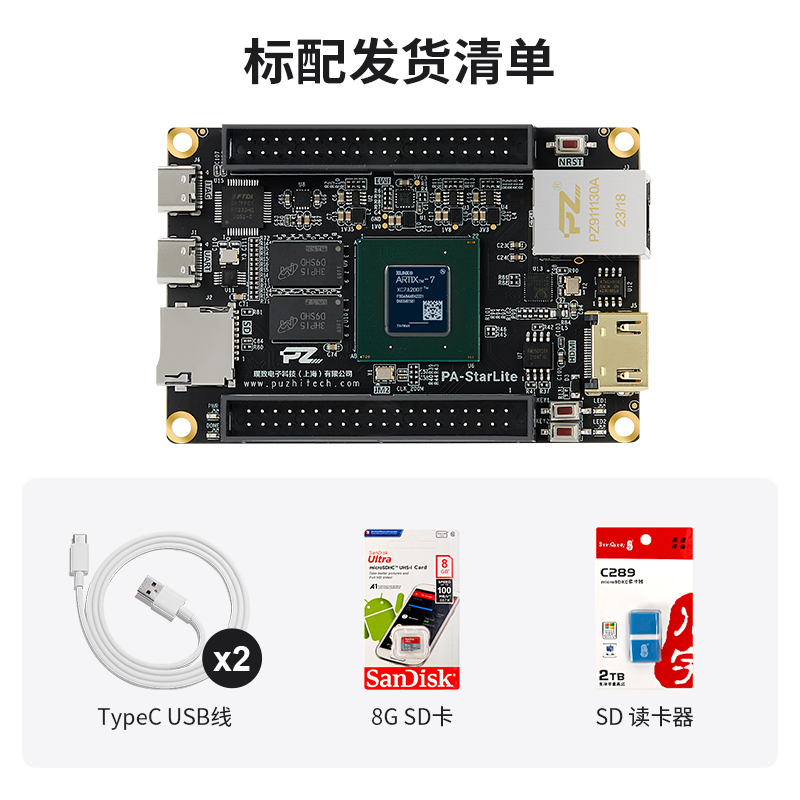

标配发货清单
发票说明
- 1.
我们可提供电子版增值税专用发票和电子版增值税普通发票。
- 2.
电子发票会经由手机短信和邮箱方式同时抄送，请自行90天内查收并打印，以免发票失效。
- 3.
需要开票请选择“开发票”选项：请备注好开专票还是普票，如未备注，我们将按照普票开具；增值税专用发票请备注公司名称、税号、开户行、账号、地址、电话。增值税普通发票请备注公司名称和税号。
- 1.
售后说明
- 1.
所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。
- 2.
服务时间：周一至周五 09:00—18:00；
- 3.
技术支持请联系店铺客服。
- 1.
发货说明
- 1.
包邮：默认发顺丰陆运；如需发空运，请联系客服补运费。
- 2.
快递时间：周一至周日 09:00—16:00
- 1.

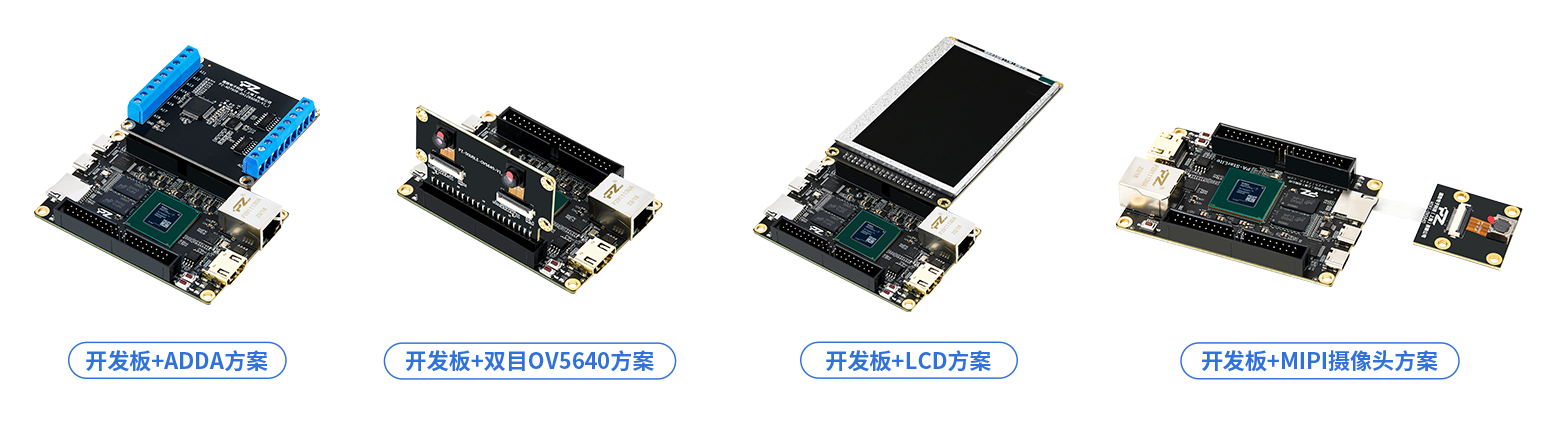

方案展示
