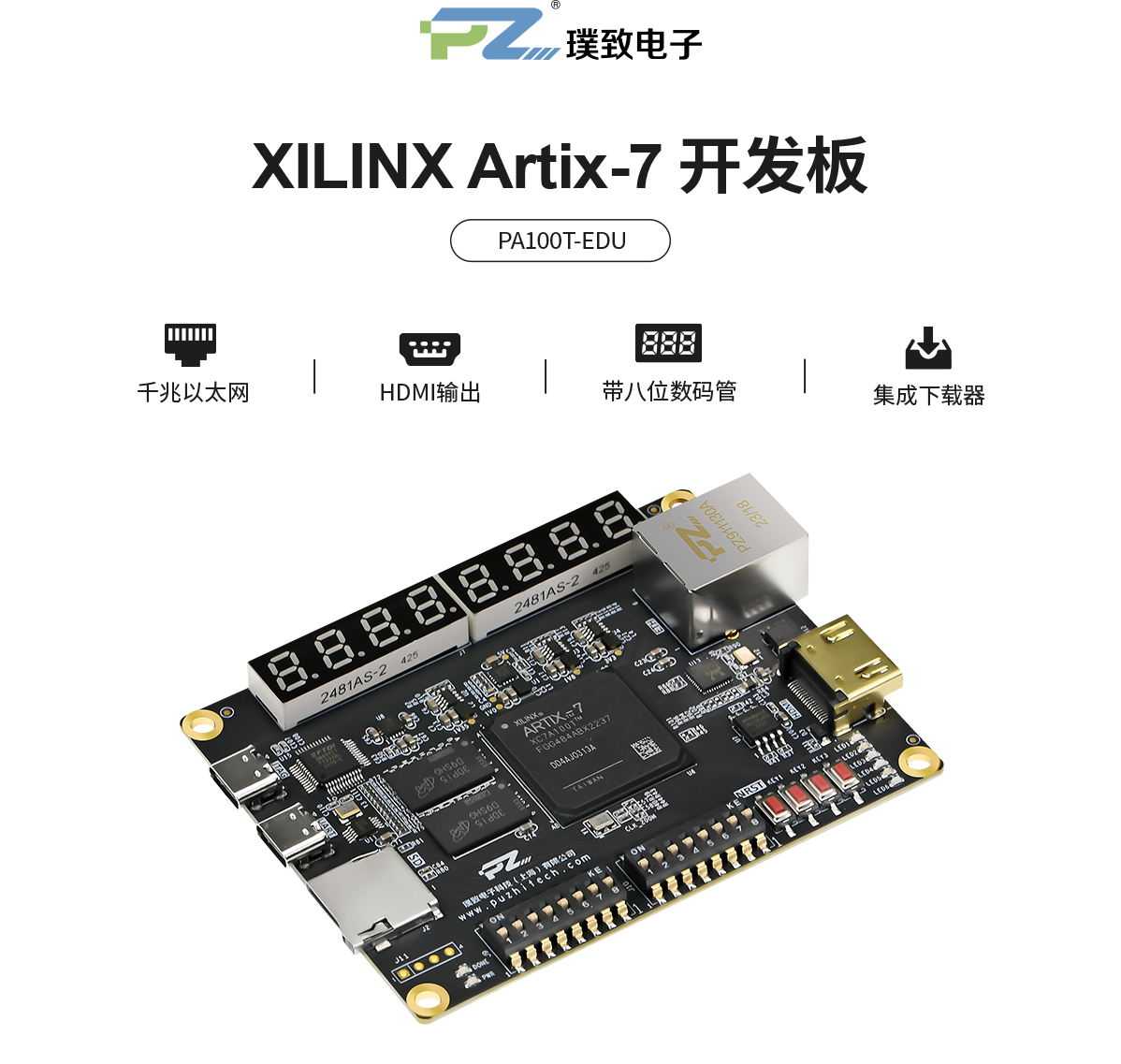

璞致FPGA Artix-7 PA100T-EDU 开发板
PA100T-EDU
- Artix-7 纯FPGA架构/逻辑单元 101440/ Slices 15850
- 1GB DDR3，256Mb QSPIFLASH，供电/电流5V/1A
- 带八位数码管，EDU专业教学
- 极致选料与工艺标准，品质可靠
- 提供完善硬件参考&软件源码及教程，助力产品开发

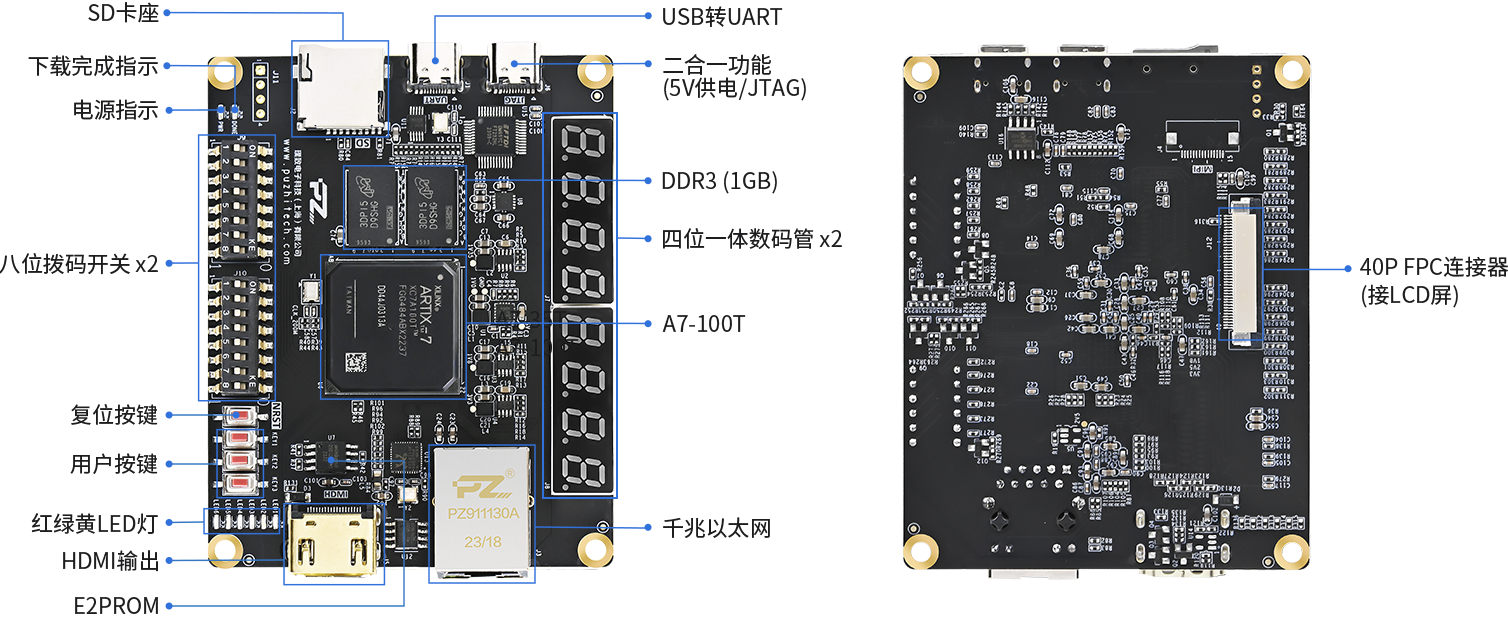

接口功能展示
产品参数
主要参数
开发板 | PA100T-EDU |
主控制器 | XC7A100T-2FGG484I |
逻辑单元 (Logic Cells） | 101K |
Slices | 15850 |
BLOCK RAM | 4860 |
DSP Slices | 240 |
DDR3 | 1GB |
QSPI FLASH | 256Mb |
E2PROM | 64Kbit |
JTAG下载器 | 1路 |
UART | 1路 |
SD卡 | 1路 |
千兆以太网 | 1路 |
HDMI | 1路HDMI输出 |
LED、按键 | 6路LED、4路按键 |
40P FPC接口 | 40P 0.5mm间距(包含5V/3.3A电源和33个IO口) |
晶振 | 1个差分200MHz晶振提供给FPGA |
供电/电流 | 5V/1A |
尺寸、工艺 | 90*70mm、黑色哑光、沉金工艺 |

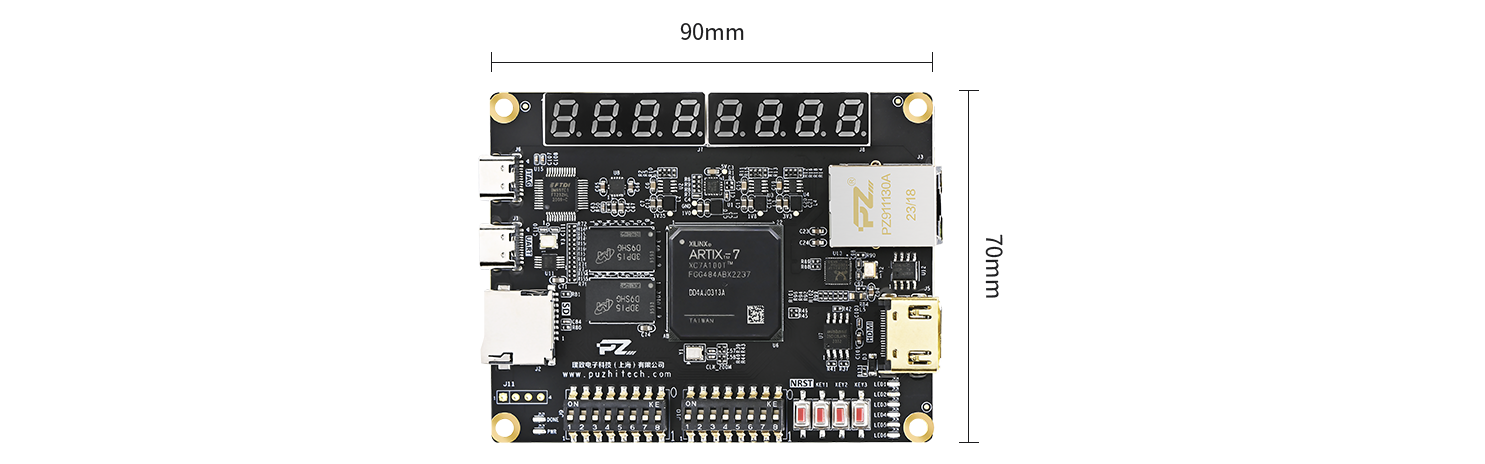

产品尺寸
配套例程及配套资料
开发板所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...
- 1
FPGA逻辑实验
- 01.
Vivado 安装说明
- 02.
FLASH固化
- 03.
LED流水灯例程
- 04.
LED PWM控制例程
- 05.
KEY例程
- 06.
FPGA片内RAM读写例程
- 07.
FPGA片内ROM读写例程
- 08.
FPGA片内PLL配置例程
- 09.
FPGA片内FIFO读写例程
- 10.
FPGA侧DDR3控制读写例程
- 11.
I2C读写E2PROM例程
- 12.
串口收发例程
- 13.
SD卡读写例程
- 14.
HDMI输出测试画面例程
- 15.
HDMI输出图片例程
- 16.
SD卡读BMP图片HDMI显示例程
- 17.
LCD彩条显示例程
- 18.
LCD输出图片例程
- 19.
SD卡读BMP图片LCD显示例程
- 20.
基于RTL8211实现千兆UDP例程
- 21.
数码管静态显示例程
- 22.
数码管和拨码开关动态显示例程
- 01.
- 2
Microblaze部分
- 01.
LED例程
- 02.
串口例程
- 03.
GPIO中断例程
- 04.
定时器中断例程
- 05.
DMA LOOP例程
- 06.
XADC例程
- 07.
Lwip TCP Loop例程
- 08.
OLED例程
- 01.

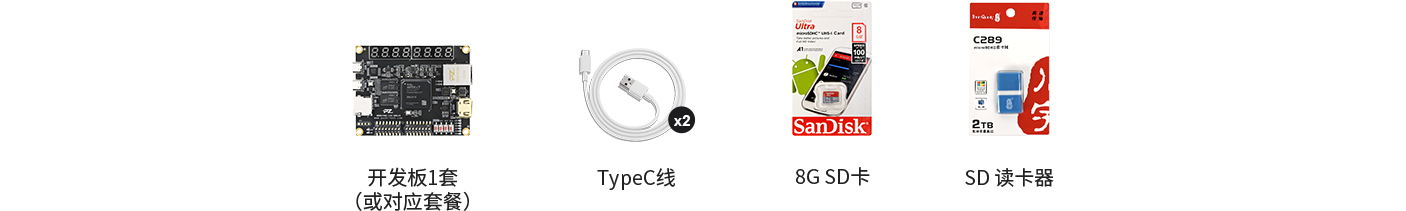

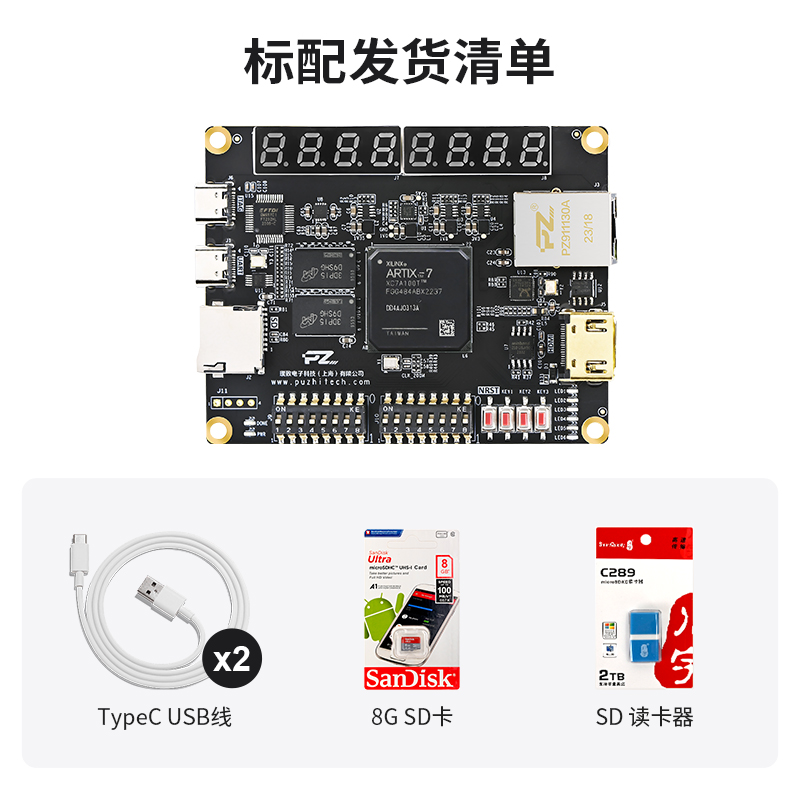

标配发货清单
