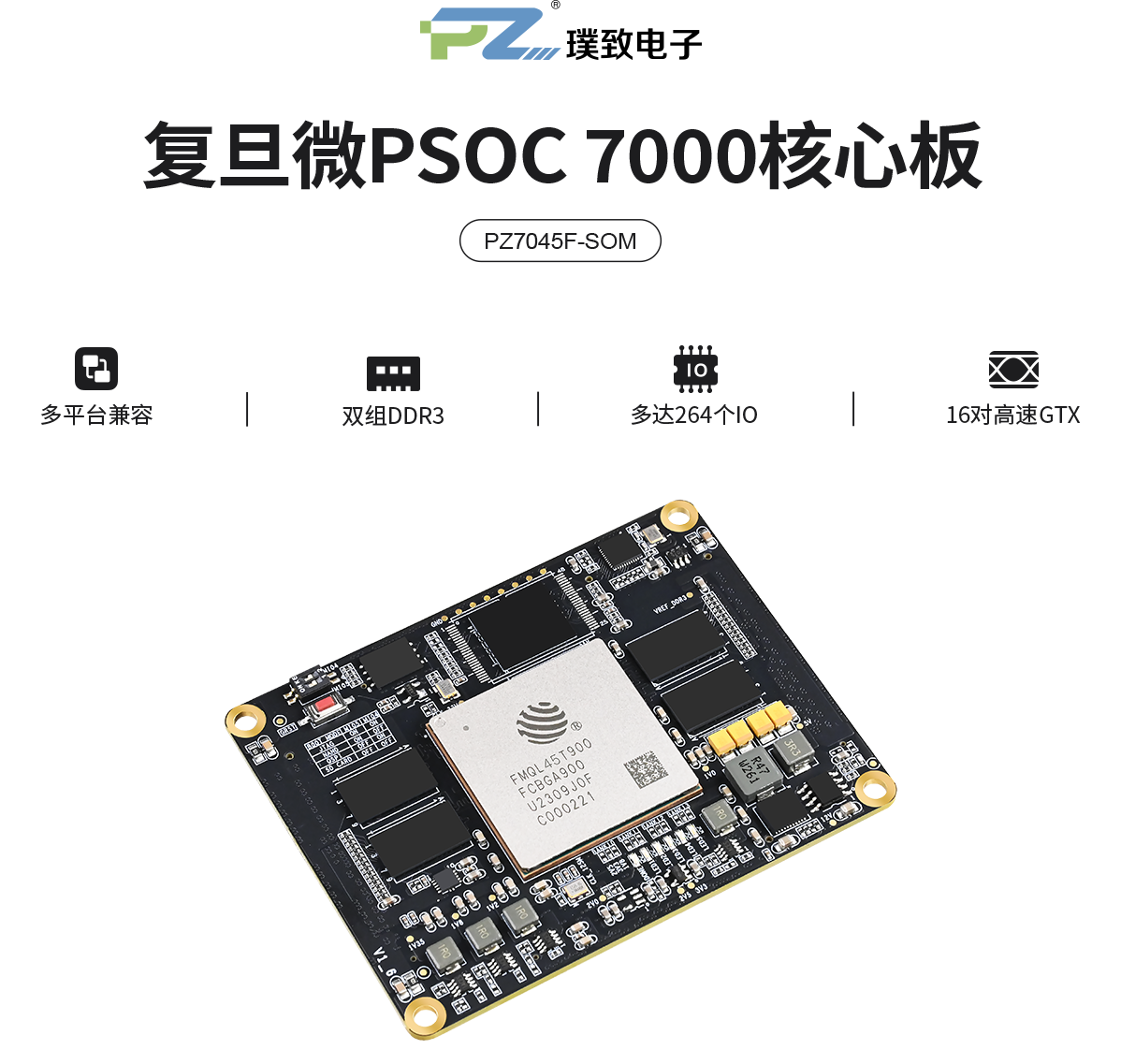

璞致FPGA 复旦微PSOC7000 7045 核心板
PZ7045F-SOM
- 复旦微核心板，四核ARM Cortex-A7，主频800Mhz
- PS侧1GB、PL侧1GB DDR3，8GB EMMC，256Mb QSPIFLASH
- 尺寸83.8*64.8mm，多达264个IO可用
- 极致选料与工艺标准，工业级-40℃~+85℃
- 提供完善硬件参考&软件丰富例程，助力产品开发

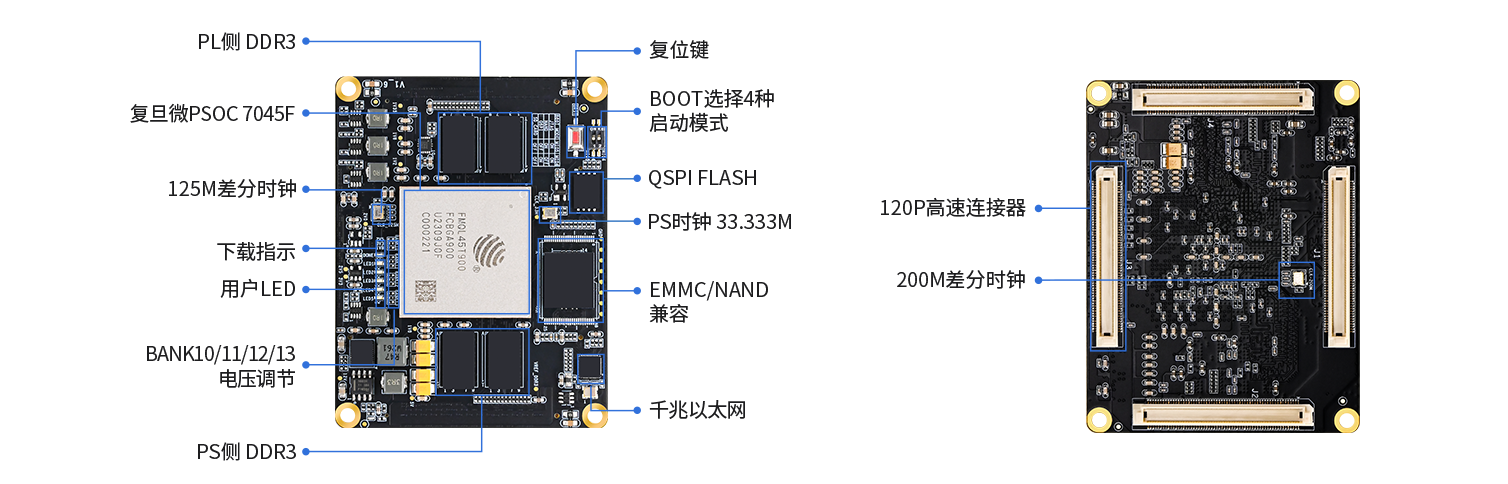

接口功能展示
产品参数
主要参数
核心板 | PZ7045F-SOM |
主控制器 | FMQL45T900 |
内核 | 四核 ARM Cortex-A7、主频800Mhz |
速度等级 | 2级 |
芯片级别 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 350K |
查找表 (LUTs） | 218600 |
触发器 (Flip-Flops） | 437200 |
DSP Slices | 900 |
BLOCK RAM | 19.2Mb |
DDR3/DD3L | 共计2GB，PS侧1GB/ PL侧1GB |
QSPI FLASH | 256Mb，存储启动文件和用户文件 |
EMMC | 8GB，存储启动文件和用户文件 |
启动方式 | JTAG/QSPI/SD，板载拨码开关选择 |
GTX接口数量 | 4个BANK、TX/RX各16对 |
PS端MIO | 24个 |
PL端IO | 共计240个单端/120对差分；其中，48个IO电平固定1.8V；192个IO电平1.8/2.5/3.3V可调（默认3.3V） |
千兆以太网 | 1路，工业级选型 |
用户LED | 5路 |
供电/电流 | 12V/3A |
晶振 | 1个单端33.3333MHz晶振提供给PS； 1个差分200MHz晶振提供给PL； 1个差分125MHz晶振提供给GT收发器的参考时钟 |
尺寸、工艺 | 83.8X64.8mm、0.6mm 120P高速连接器X4；
沉金工艺；顶层最大高度3mm，PCB厚1.6mm，
连接器合高3mm |

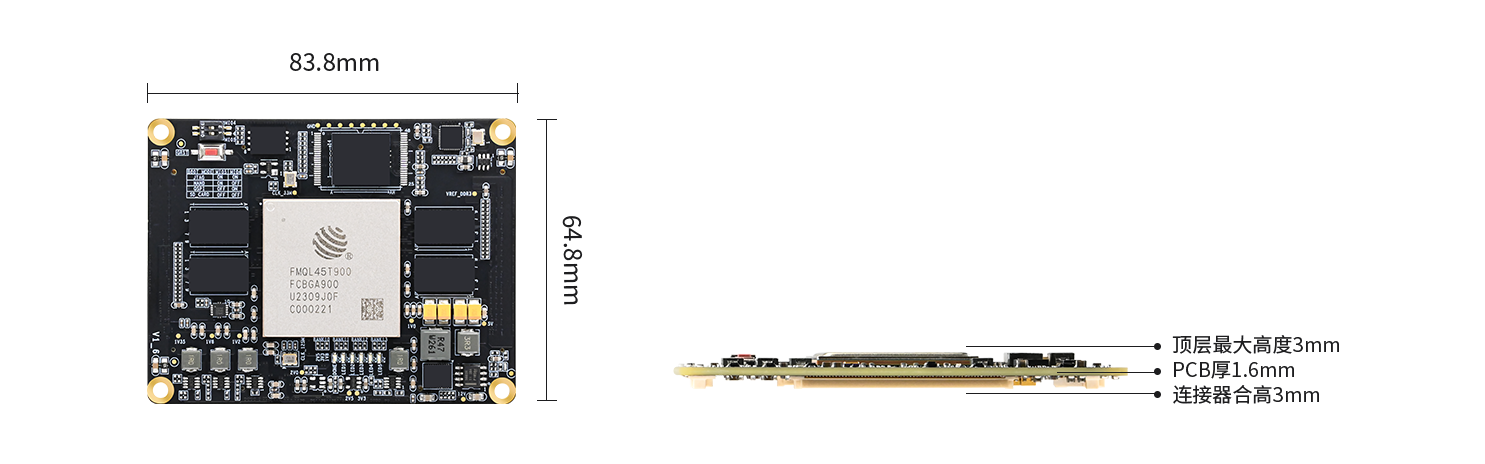

产品尺寸
技术支持及配套资料
所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...

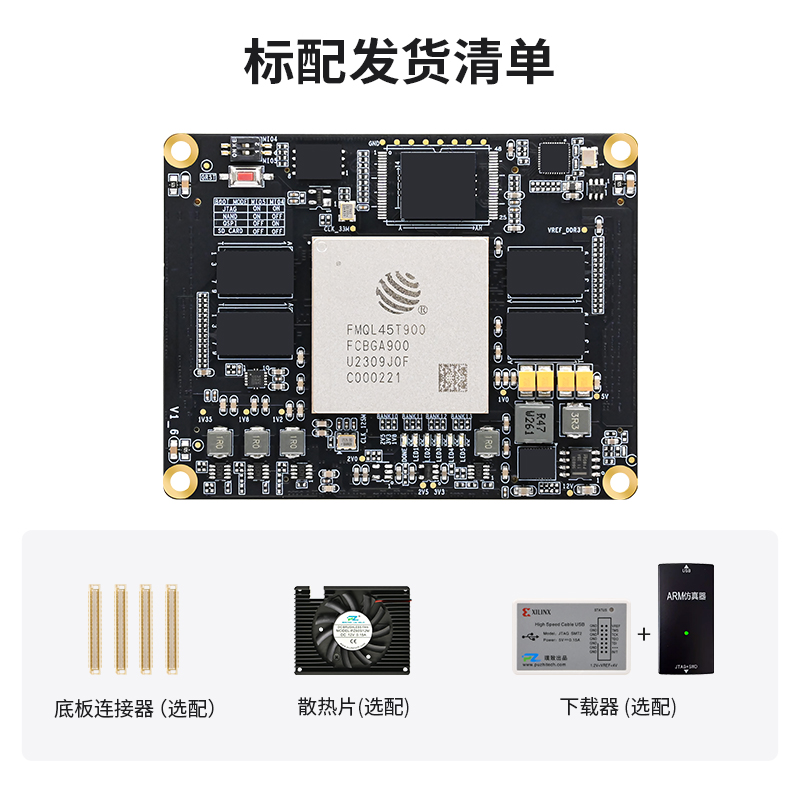

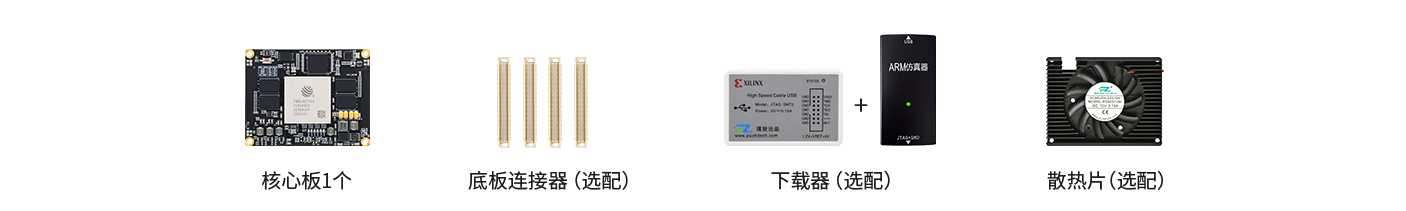

标配发货清单
发票说明
- 1.
我们可提供电子版增值税专用发票和电子版增值税普通发票。
- 2.
电子发票会经由手机短信和邮箱方式同时抄送，请自行90天内查收并打印，以免发票失效。
- 3.
需要开票请选择“开发票”选项：请备注好开专票还是普票，如未备注，我们将按照普票开具；增值税专用发票请备注公司名称、税号、开户行、账号、地址、电话。增值税普通发票请备注公司名称和税号。
- 1.
售后说明
- 1.
所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。
- 2.
服务时间：周一至周五 09:00—18:00；
- 3.
技术支持请联系店铺客服。
- 1.
发货说明
- 1.
包邮：默认发顺丰陆运；如需发空运，请联系客服补运费。
- 2.
快递时间：周一至周日 09:00—16:00
