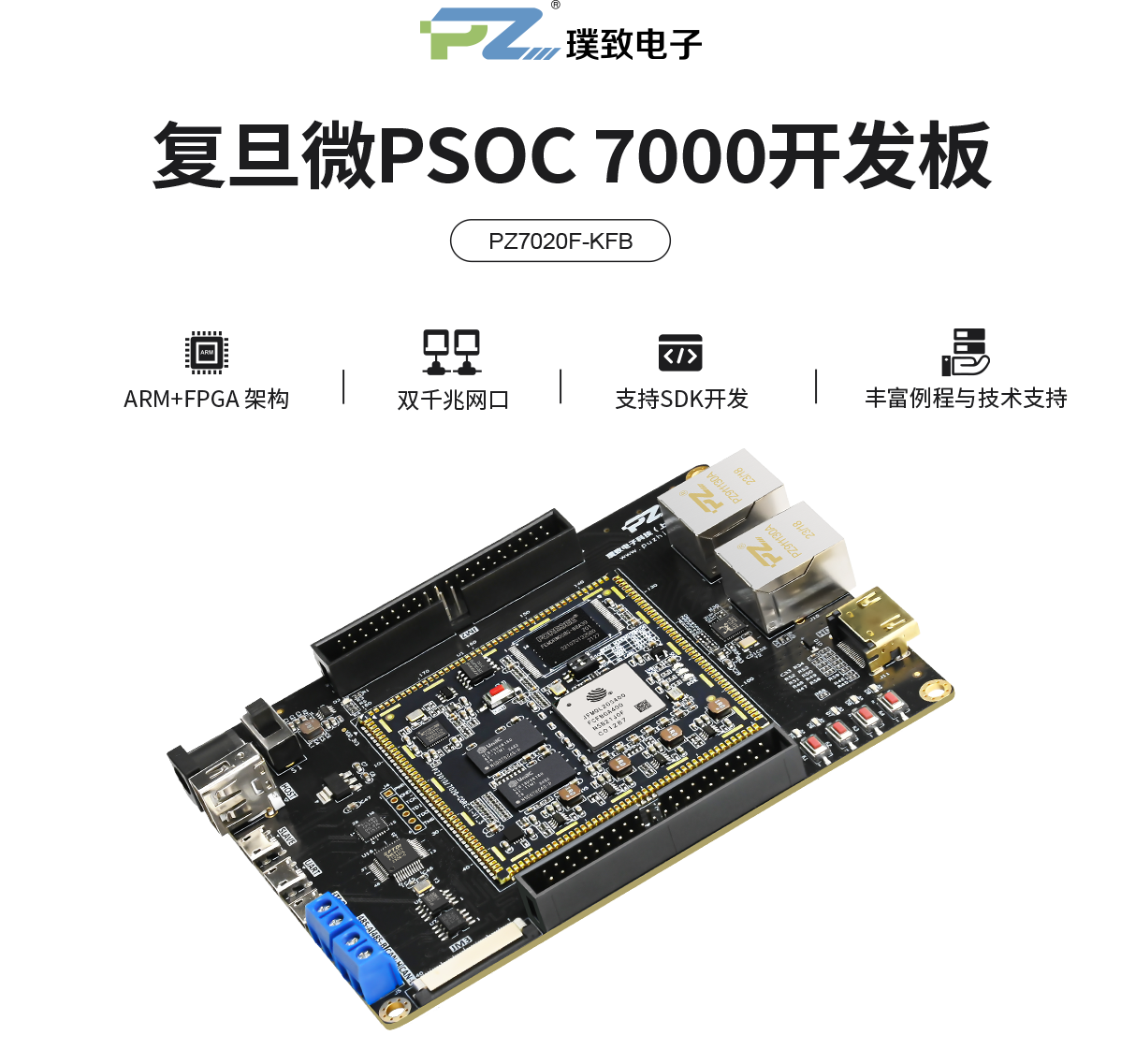

璞致FPGA 复旦微PSOC7000 7020 开发板
- 复旦微开发板，四核ARM Cortex-A7，主频800Mhz
- 1GB DDR3，8GB EMMC，128Mb QSPIFLASH
- 核心板采用邮票孔连接，尺寸61mm*61mm，背面没元器件
- 预留丰富接口：双千兆网口/JTAG/FPC连接器/HDMI等
- 提供完善硬件参考&软件丰富例程，助力产品开发

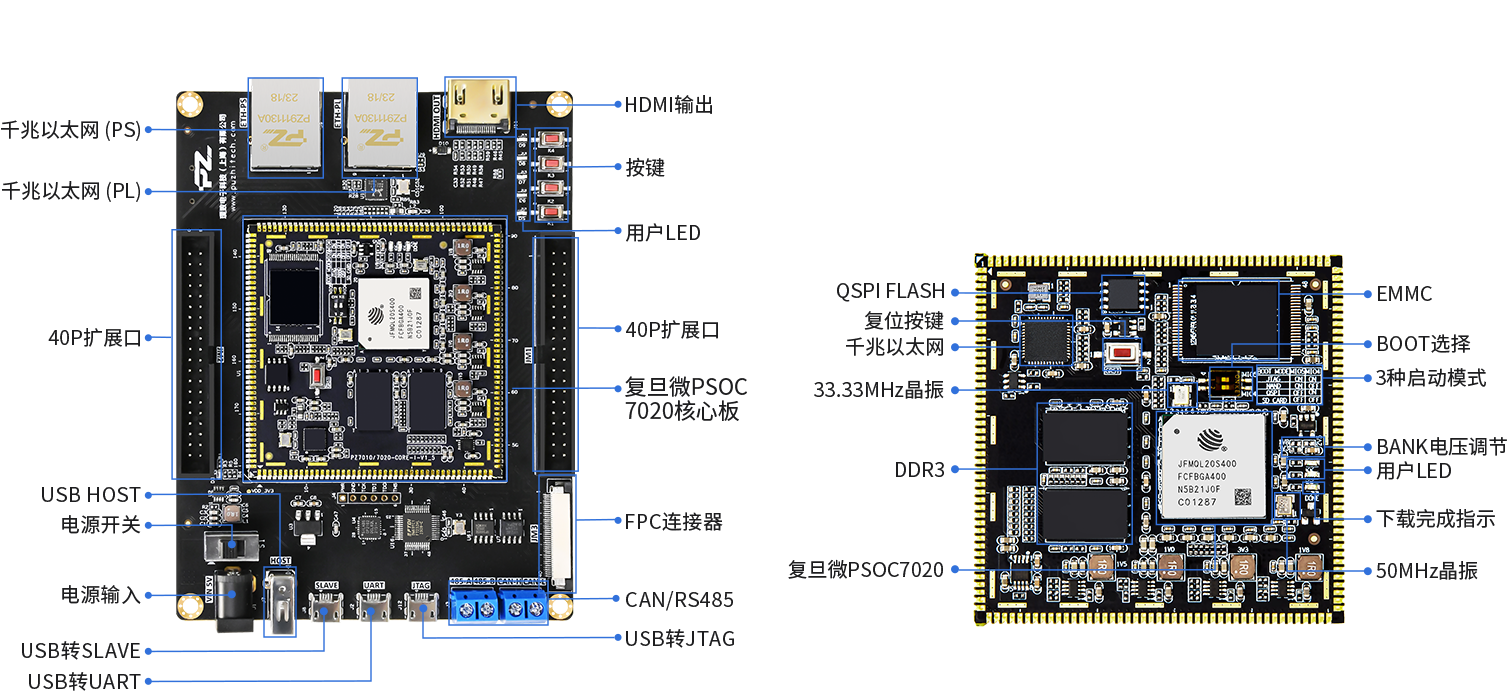

接口功能展示
产品参数
核心板主要参数
开发板 | PZ7020F-KFB |
主控制器 | JFMQL20S400 |
内核 | 四核ARM Cortex-A7 |
速度等级 | 2级 |
芯片级别 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 85K |
查找表 (LUTs） | 53200 |
触发器 (Flip-Flops） | 106400 |
DSP Slices | 220 |
BLOCK RAM | 4.9Mb |
DDR3/DD3L | 1GB |
QSPI FLASH | 128Mb |
EMMC | 8GB |
用户LED | 2路 |
启动方式 | JTAG/QSPI/SD，板载拨码开关选择 |
PS端MIO | 24个 |
PL端IO | 共计118个单端 其中，70个IO电平固定3.3V；48个IO电平1.8/2.5/3.3V可调（默认3.3V） |
晶振 | 1个单端33.3333MHz晶振提供给PS 1个单端50MHz晶振提供给PL |
核心板尺寸 | 61*61mm |
接口和功能
集成JTAG下载器 | 1路 |
UART/RS485/CAN | 1路/1路/1路 |
SD卡接口 | 1路 |
USB2.0主/从 | 1路/1路 |
千兆以太网 | 1路PS端、1路PL端 |
HDMI接口 | 1路输出 |
用户LED | 5路 |
按键 | 4路 |
40P FPC扩展口 | 24个单端信号/12对差分信号 |
供电/电流 | 5V/1A |
开发板尺寸 | 128 x 96mm |
开发板工艺 | 黑色哑光、沉金 |
40P扩展口 | 共计56个单端信号 2个40P的2.54mm间距扩展口，外接璞致各种模块（AD/DA，双目摄像头，4.3英寸TFTLCD屏等）扩展口，包括5V电源1路，3.3V电源1路，地6路，IO口32路 |

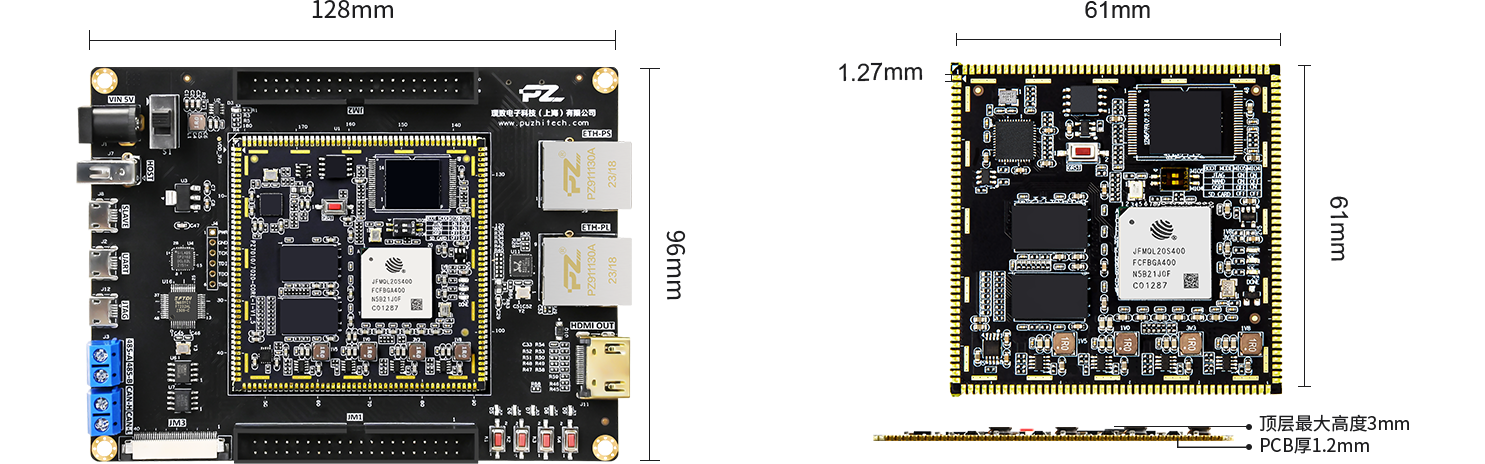

产品尺寸
产品套餐
配套FMC子卡展示
其他子卡展示
配套例程及配套资料
开发板所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...
- 1
FPGA逻辑实验
- 01.
VIVADO 安装说明
- 02.
FLASH固化及工程芯片型号更改
- 03.
LED流水灯例程
- 04.
LED PWM控制例程
- 05.
按键消抖例程
- 06.
FPGA片内RAM读写例程
- 07.
FPGA片内ROM读写例程
- 08.
FPGA片内PLL配置例程
- 09.
FPGA片内FIFO读写例程
- 10.
I2C读写E2PROM例程
- 11.
HDMI输出图像例程
- 12.
LCD图像显示例程
- 13.
双目摄像头输出与HDMI显示例程
- 14.
AD-AD7606/7608 8通道采集电压例程
- 15.
DAC 8通道输出正弦波、三角波、方波例程
- 16.
PL侧千兆以太网通信例程
- 17.
USB3.0软件和驱动安装说明(子卡附加内容)
- 18.
USB3.0 DATA LOOP 测试(子卡附加内容)
- 01.
- 2
ARM实验
- 01.
串口例程
- 02.
定时器中断例程
- 03.
EMIO控制LED流水灯例程
- 04.
EMIO按键控制LED灯例程
- 05.
双核AMP例程
- 06.
自定义IP例程
- 07.
RS485例程
- 08.
CAN例程
- 09.
I2C通信例程
- 10.
千兆以太网(NET0 MIO)例程
- 11.
千兆以太网UDP远程升级例程
- 12.
DDR读写例程
- 13.
EMMC读写例程
- 14.
AXI-DMA读写例程
- 15.
SD卡读写例程
- 16.
ADC采集千兆以太网传输例程
- 17.
LCD图像显示例程
- 18.
HDMI图像显示例程
- 19.
双目摄像头输出与HDMI显示例程
- 20.
SD卡图片HDMI输出显示例程
- 01.
- 3
PetaLinux实验
- 01.
安装虚拟机和Ubuntu系统
- 02.
PetaLinux工具安装
- 03.
SD卡启动Linux例程
- 04.
QPSI FLASH + EMMC启动例程
- 05.
PetaLinux LED例程
- 06.
Linux 下HDMI显示例程
- 07.
Linux 下驱动USB鼠标键盘例程
- 08.
QT 应用例程例程
- 09.
Linux 常见的指令
- 01.

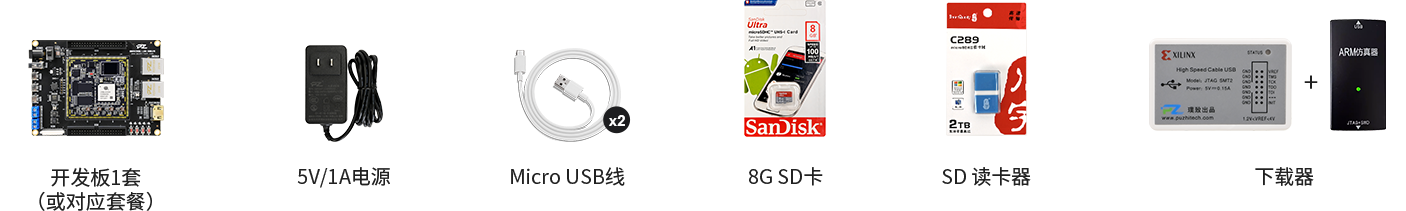

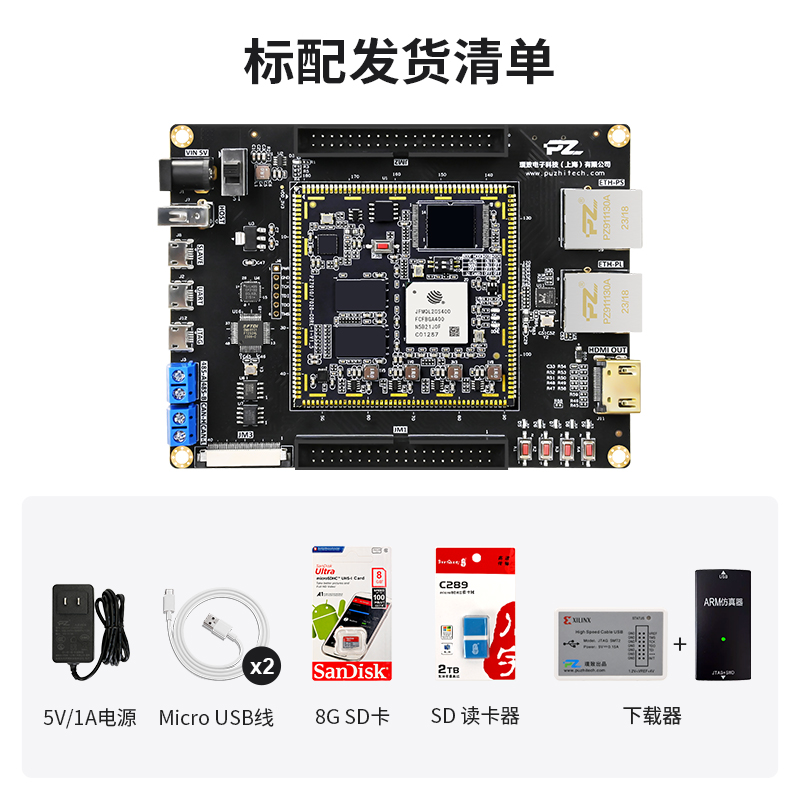

标配发货清单
发票说明
- 1.
我们可提供电子版增值税专用发票和电子版增值税普通发票。
- 2.
电子发票会经由手机短信和邮箱方式同时抄送，请自行90天内查收并打印，以免发票失效。
- 3.
需要开票请选择“开发票”选项：请备注好开专票还是普票，如未备注，我们将按照普票开具；增值税专用发票请备注公司名称、税号、开户行、账号、地址、电话。增值税普通发票请备注公司名称和税号。
- 1.
售后说明
- 1.
所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。
- 2.
服务时间：周一至周五 09:00—18:00；
- 3.
技术支持请联系店铺客服。
- 1.
发货说明
- 1.
包邮：默认发顺丰陆运；如需发空运，请联系客服补运费。
- 2.
快递时间：周一至周日 09:00—16:00
- 1.

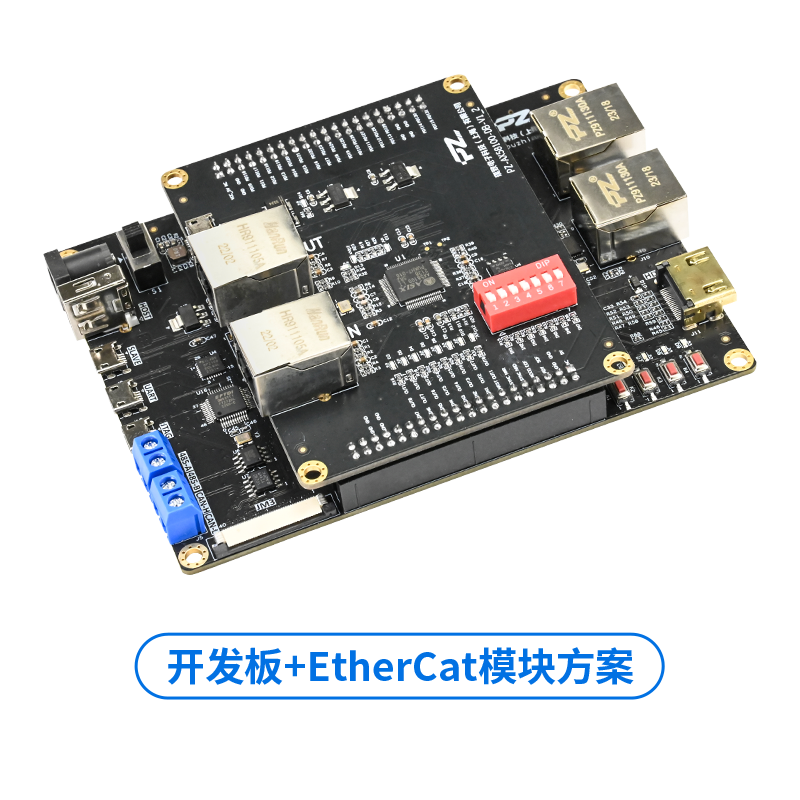

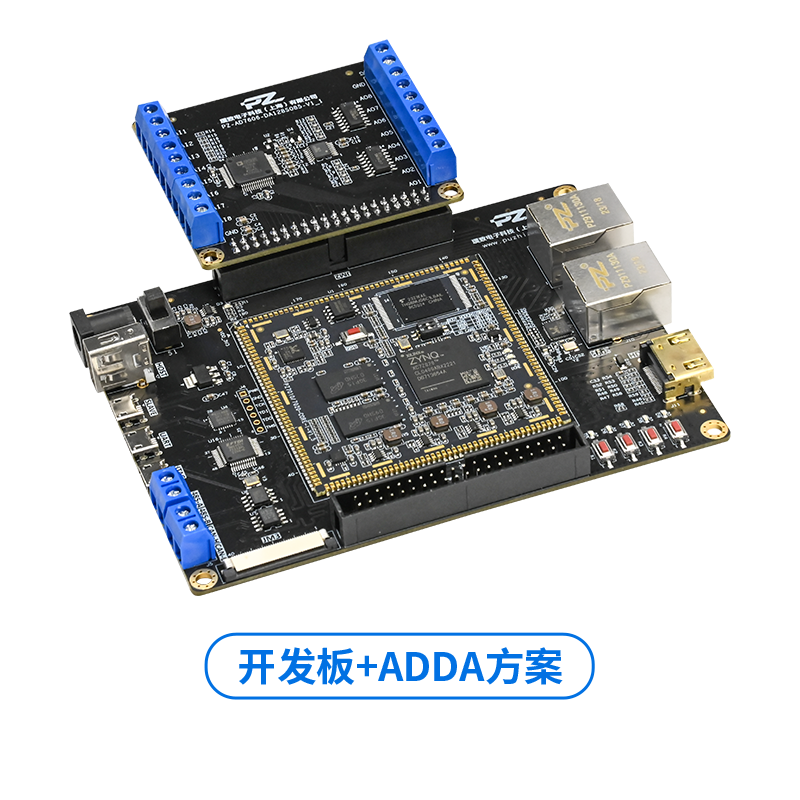

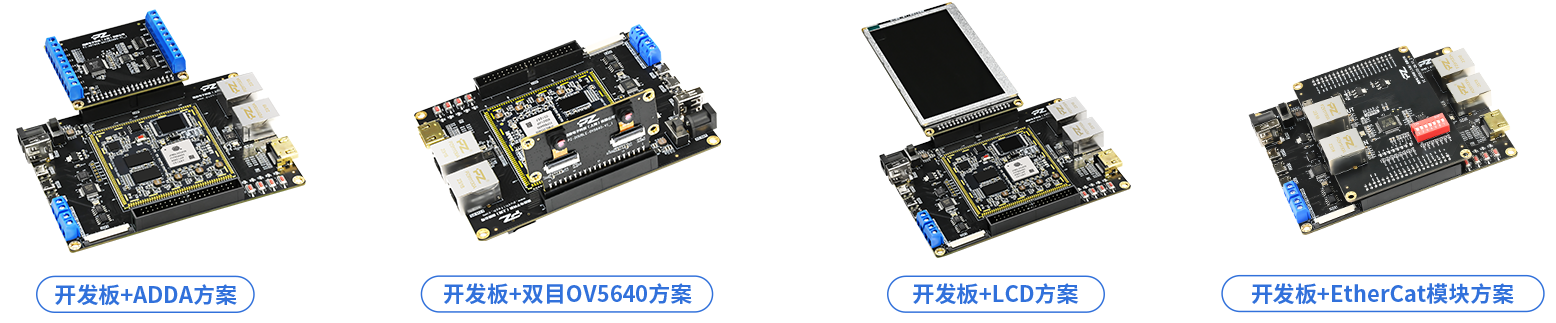

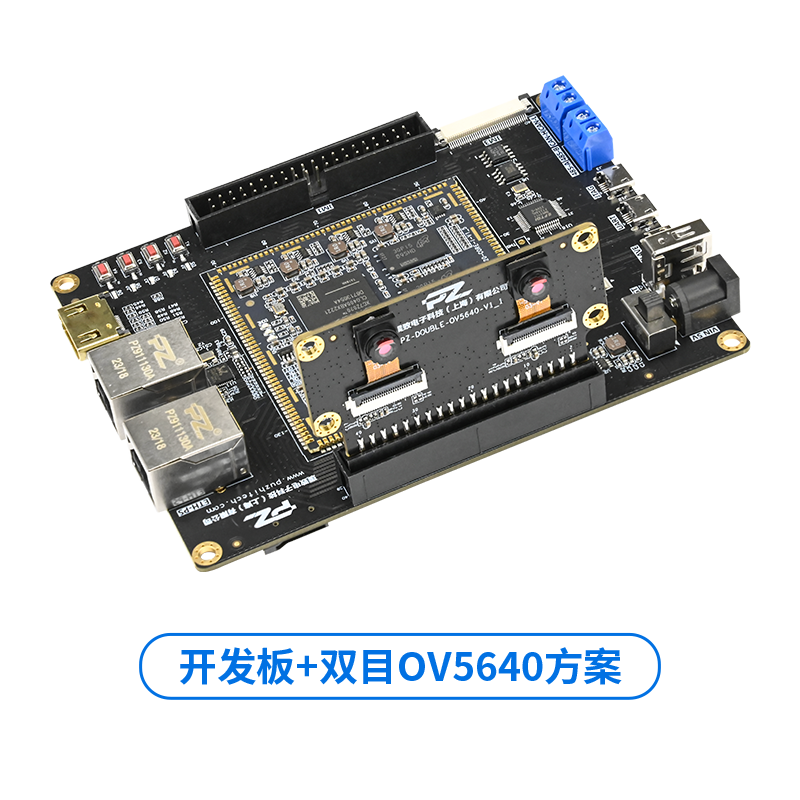

方案展示
