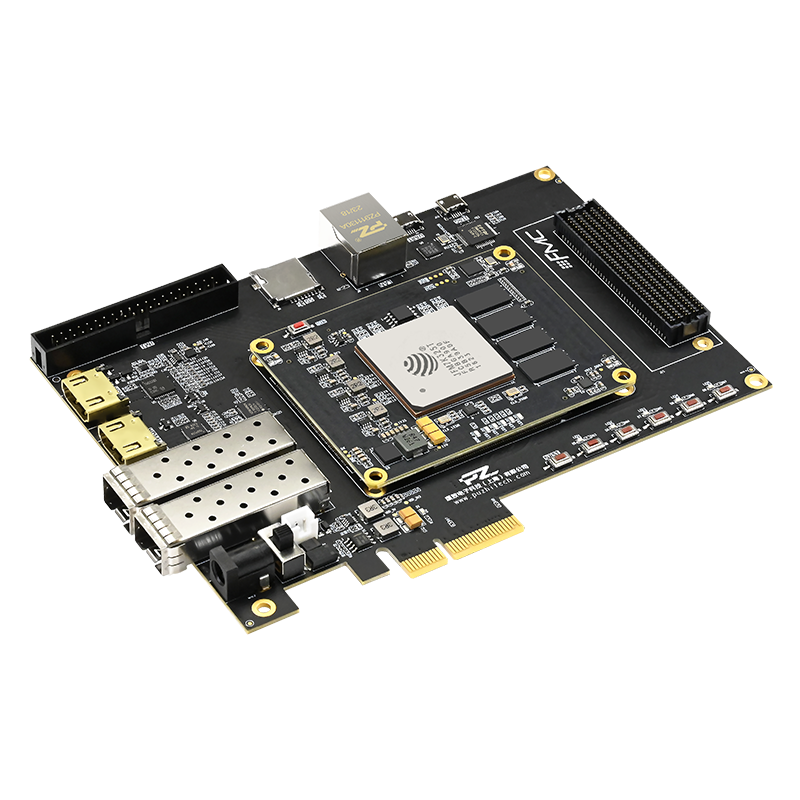

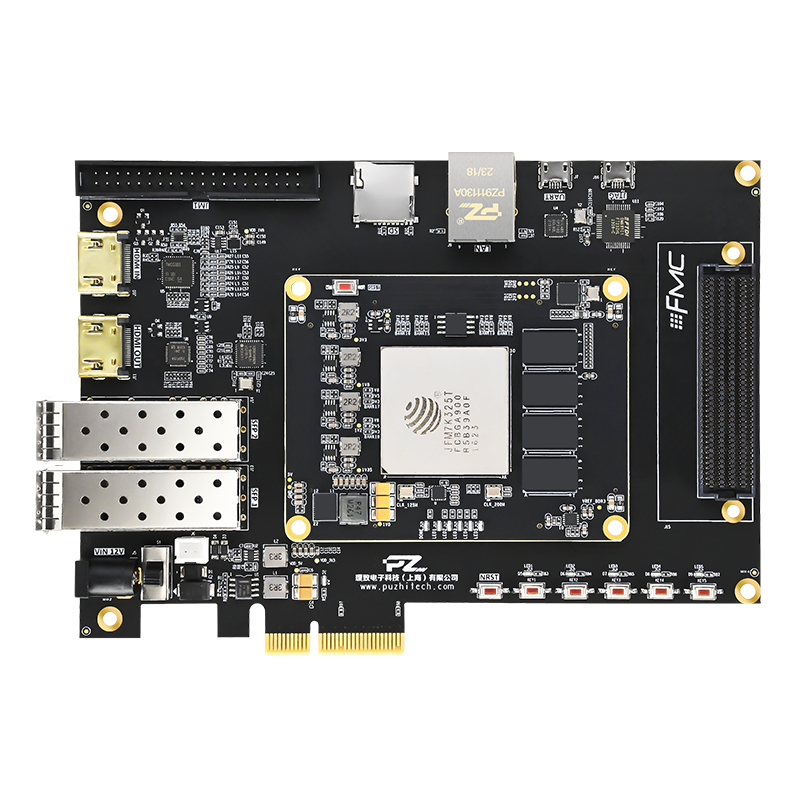

璞致FPGA 复旦微JFM7 K7325TF-FH 开发板
- 复旦微核KINTEX-7开发板/逻辑单元 326k/ Slices 50950
- 2GB DDR3，256Mb QSPIFLASH，供电/电流 12V/3A
- 核心板采用120P连接器连接，尺寸83.8*64.8mm
- 预留丰富接口：JTAG/千兆网口/2路HDMI/PCIE/2路SFP等
- 提供完善硬件参考&软件丰富例程，助力产品开发

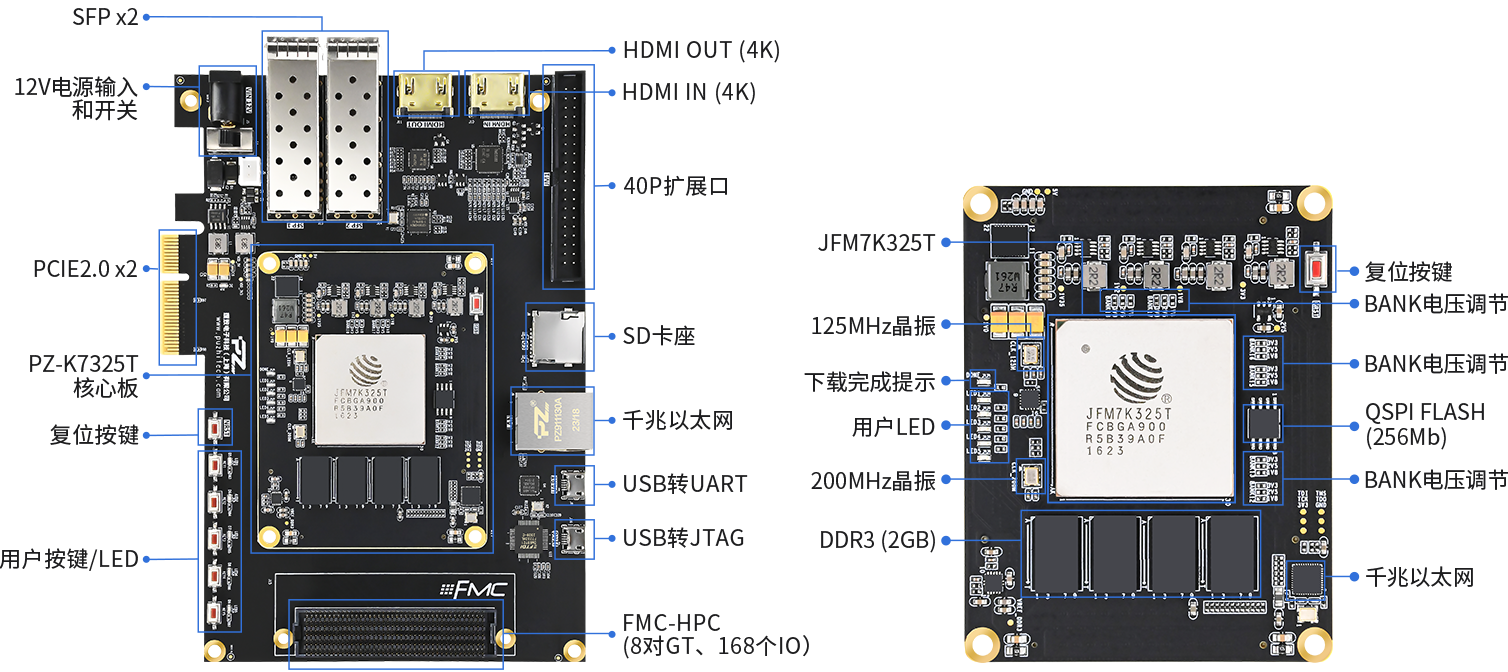

接口功能展示
产品参数
核心板主要参数
开发板 | PZ-K7325TF-FH-KFB |
主控制器 | JFM7K325T |
速度等级 | 2级 |
芯片级别 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 326K |
查找表 (LUTs） | 50950 |
触发器 (Flip-Flops） | 407600 |
DSP Slices | 840 |
TOTAL BLOCK RAM | 16020 |
DDR3 | 2GB/64bit位宽 |
QSPI FLASH | 256Mb，存储启动文件和用户文件 |
启动方式 | JTAG/QSPI，默认QSPI启动 |
用户LED | 5路 |
GTX数量 | 16对TX/RX |
IO数量 | 288个单端/144对差分 (1.8/2.5/3.3V可调，默认3.3V） |
晶振 | 1个差分200MHz晶振提供给FPGA 1个差分125MHz晶振提供给GT收发器的参考时钟 |
核心板尺寸 | 83.8*64.8mm |
接口和功能
集成JTAG下载器 | 1路 |
UART | 1路 |
SD卡接口 | 1路 |
千兆以太网 | 1路 |
HDMI（4K） | 1路输入、1路输出 |
LED、按键 | 5路LED、5路按键 |
PICE2.0 | x2接口 |
SFP接口 | 2路 |
FMC扩展口 | FMC-HPC型 (8对GT、168个IO） |
供电/电流 | 12V/3A |
开发板尺寸 | 165 x 108mm |
开发板工艺 | 黑色哑光、沉金 |
40P扩展口 | 共计32个单端信号/16对差分 40P的2.54mm间距扩展口，外接璞致各种模块（AD/DA，双目摄像头，4.3英寸TFTLCD屏等），扩展口包括5V电源1路，3.3V电源1路，地6路，IO口32路 |

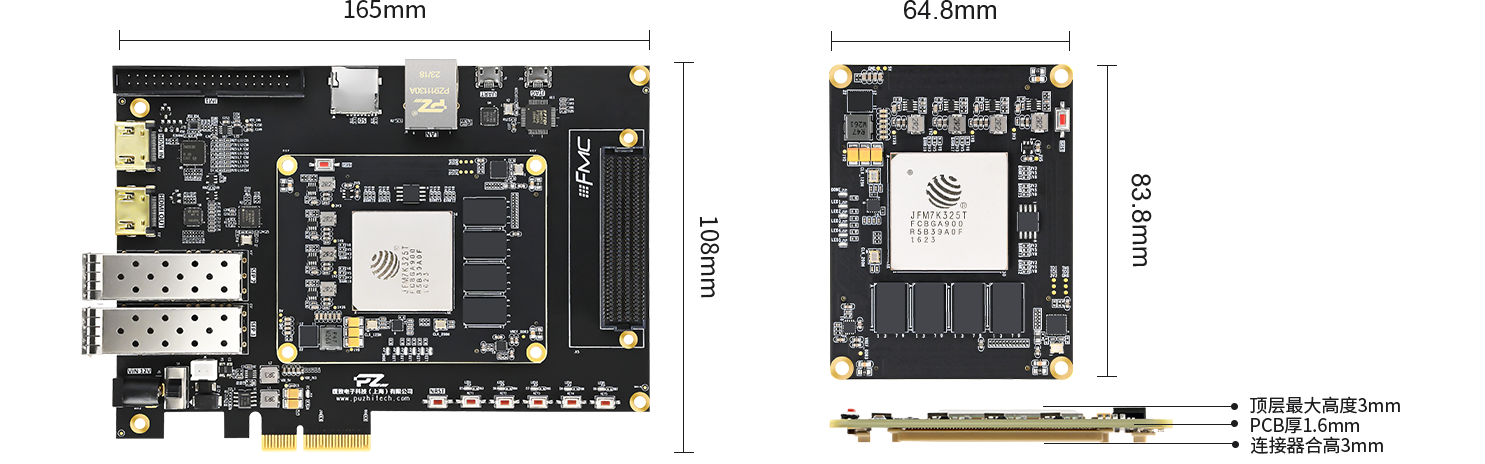

产品尺寸
产品套餐
配套FMC子卡展示
其他子卡展示
配套例程及配套资料
开发板所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...
- 1
FPGA逻辑实验
- 01.
LED流水灯例程
- 02.
LED PWM控制例程
- 03.
按键及按键消抖例程
- 04.
FPGA RAM读写例程
- 05.
FPGA ROM读写例程
- 06.
FPGA PLL例程
- 07.
FPGA FIFO读写例程
- 08.
DDR3读写例程
- 09.
I2C总线读写EEPROM例程
- 10.
串口收发例程
- 11.
SD卡读写例程
- 12.
低速AD-DA转换采集例程
- 13.
LCD 4.3寸屏彩条输出例程
- 14.
LCD 4.3寸屏图片输出例程
- 15.
SD卡读BMP图片LCD显示例程
- 16.
UDP RGMII千兆以太网例程
- 17.

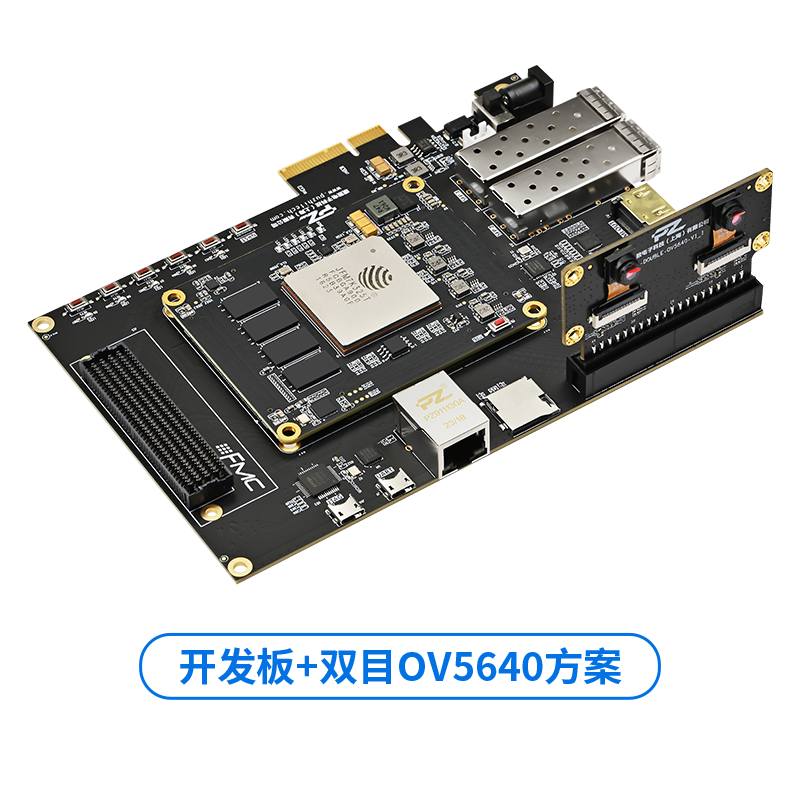

双目OV5640摄像头例程
- 18.
SFP之IBERT进行GTP信号眼图例程
- 19.
PCIE测速例程
- 20.
Aurora通信例程
- 21.
高速ADC-AD9643采集例程（250MSPS）
- 22.
UDP传输高速ADC采集数据例程
- 23.
USB3.0 FIFO传输例程（后续更新）
- 01.
- 2
Microblaze部分
- 01.
LED例程
- 02.
串口例程
- 03.
GPIO中断例程
- 04.
定时器中断例程
- 05.
DMA LOOP例程
- 06.
XADC例程
- 07.
Lwip TCP Loop例程
- 08.
HDMI（4K）输入输出环回例程
- 01.
- 3
FMC专题(购买对应子卡提供)
- 01.
USB3.0专题(PZ-FL3014)
- 02.
高速ADC专题(PZ-FL9643S）
- 03.
高速ADC/DAC专题(PZ-FL4322）
- 04.
多通道高速ADC专题(PZ-FL9643D）
- 05.
多通道国产高速ADC专题(PZ-FL2514D)
- 06.
超高速ADC/DAC专题(PZ-FH8052）
- 07.
中速ADC/DAC专题(PZ-FL3867）
- 08.
多通道中速DAC专题(PZ-FL9767D）
- 09.
四通道百兆以太网专题(PZ-FL8710F）
- 10.
四通道千兆兆以太网专题(PZ-FL8211F）
- 11.
软件无线电专题(PZ-FL9361/PZ-FH9371/PZ-FH9009/PZ-FH9026）
- 01.
- 4
PCIE专题
- 01.
QT环境搭建
- 02.
PCIE的GPIO控制
- 03.
PCIE的DDR缓存中断
- 04.
PCIE的HDMI输出实验
- 05.
PCIE的单目OV5640图像实验
- 06.
PCIE的高速ADC采集实验
- 01.

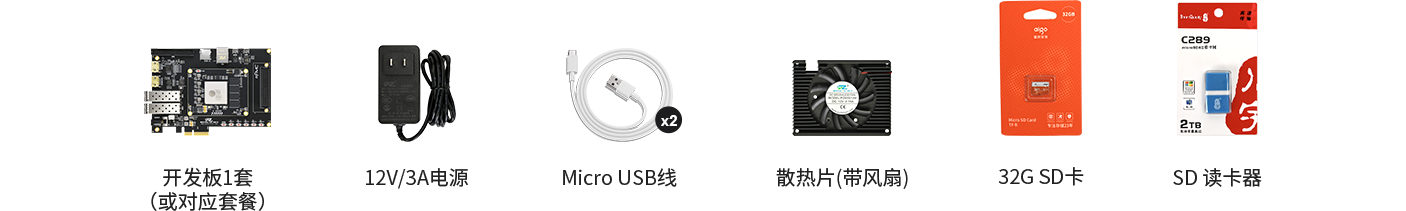

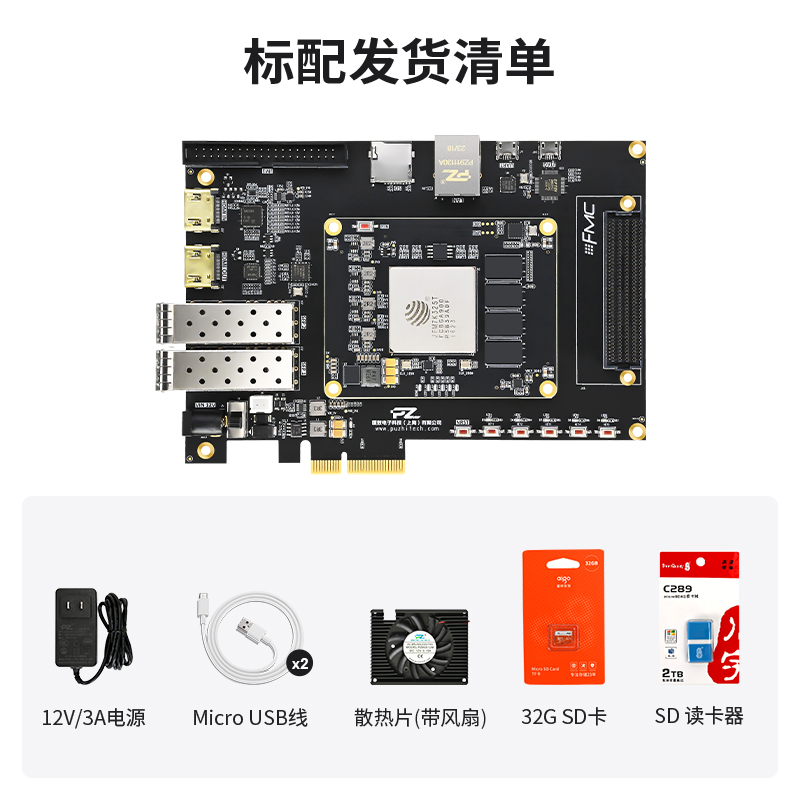

标配发货清单
发票说明
- 1.
我们可提供电子版增值税专用发票和电子版增值税普通发票。
- 2.
电子发票会经由手机短信和邮箱方式同时抄送，请自行90天内查收并打印，以免发票失效。
- 3.
需要开票请选择“开发票”选项：请备注好开专票还是普票，如未备注，我们将按照普票开具；增值税专用发票请备注公司名称、税号、开户行、账号、地址、电话。增值税普通发票请备注公司名称和税号。
- 1.
售后说明
- 1.
所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。
- 2.
服务时间：周一至周五 09:00—18:00；
- 3.
技术支持请联系店铺客服。
- 1.
发货说明
- 1.
包邮：默认发顺丰陆运；如需发空运，请联系客服补运费。
- 2.
快递时间：周一至周日 09:00—16:00
- 1.

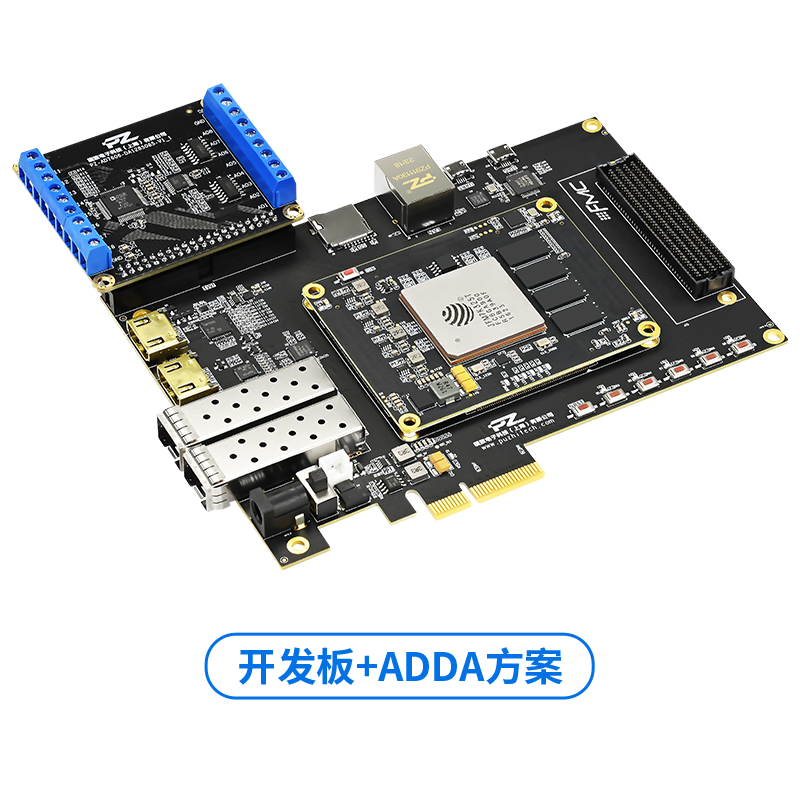

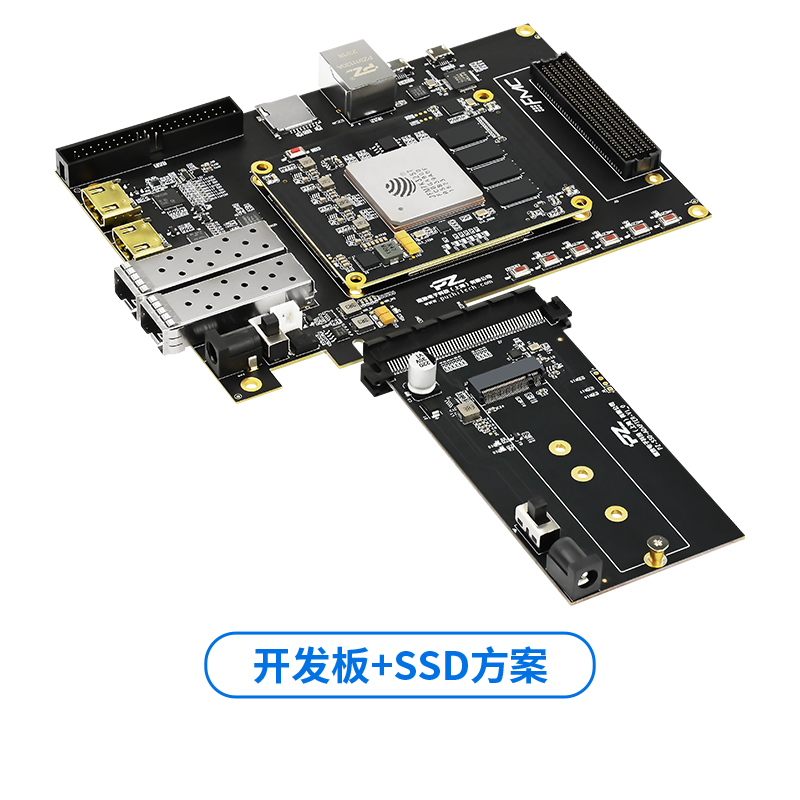

方案展示
