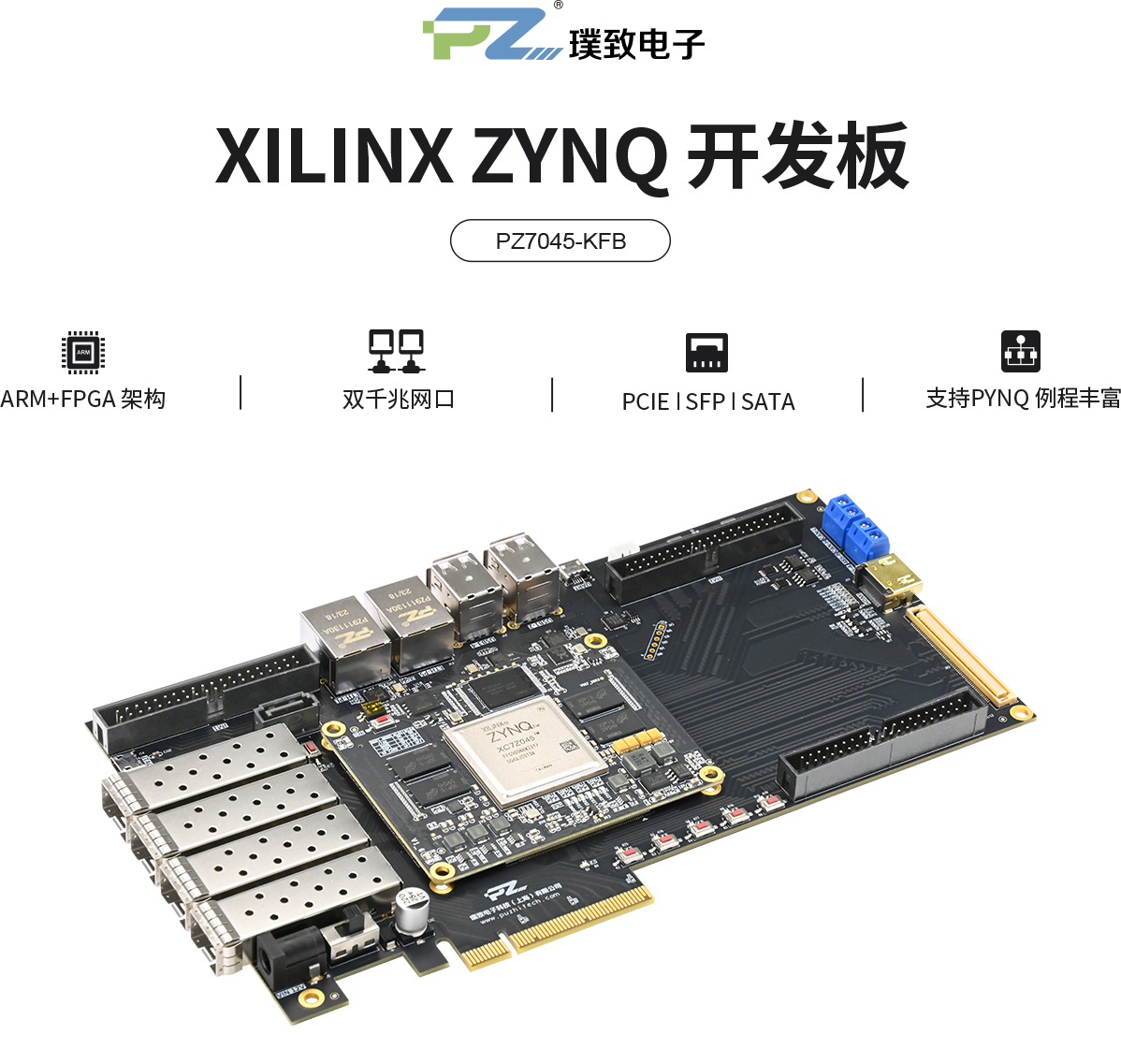

璞致FPGA ZYNQ7000 ZYNQ7045 开发板

PZ7045-KFB-900
  • ARM+FPGA架构，双核ARM Cortex-A9，主频800Mhz
  • PS侧1GB、PL侧1GB DDR3，8GB EMMC，256Mb QSPIFLASH
  • 核心板采用120P连接器连接，尺寸83.8*64.8mm
  • 预留丰富接口：UART/RS485/CAN/双千兆网口/HDMI/4路SFP等
  • 支持SDK开发，支持PYNQ例程丰富，助力产品二次开发
联系我们

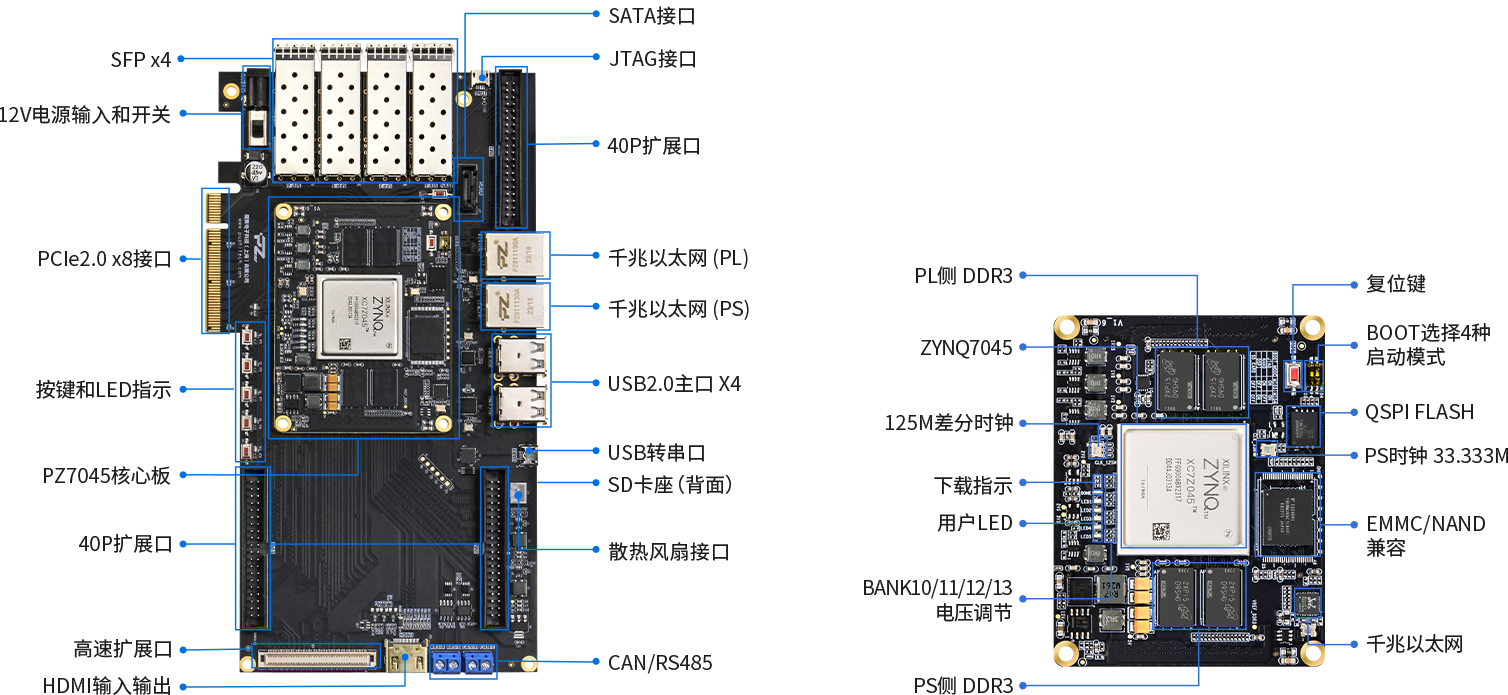

接口功能展示


产品参数

核心板主要参数

开发板
PZ7045-KFB-900
主控制器
XC7Z045-2FFG900I
内核
双核 ARM Cortex-A9、主频800Mhz
速度等级
2级
芯片级别
工业级（-40°C~+85°C）
逻辑单元 (Logic Cells）
350K
查找表 (LUTs）
218600
触发器 (Flip-Flops）
437200
DSP Slices
900
BLOCK RAM
19.2Mb
DDR3/DD3L
共计2GB，PS侧1GB/ PL侧1GB
QSPI FLASH
256Mb，存储启动文件和用户文件
EMMC
8GB，存储启动文件和用户文件
启动方式
JTAG/QSPI/SD，板载拨码开关选择
GTX接口数量
4个BANK、TX/RX各16对
PS端MIO
24个
PL端IO
共计240个单端/120对差分；其中，48个IO电平固定1.8V；192个IO电平1.8/2.5/3.3V可调（默认3.3V）
晶振
1个单端33.3333MHz晶振提供给PS；
1个差分200MHz晶振提供给PL；
1个差分125MHz晶振提供给GT收发器的参考时钟
核心板尺寸
83.8 x 64.8mm

接口和功能

JTAG接口
1路
UART/RS485/CAN
1路/1路/1路
SD卡接口
1路
USB2.0接口
4路USB主口，用于接鼠标键盘等等外设
千兆以太网
1路（PS端）、1路（PL端）
HDMI接口
1路输入输出
SATA接口
1路
SFP接口
4路
PCIE2.0
x8接口
用户LED
5路
按键
5路
散热风扇接口
1路，12V供电
供电/电流
12V/3A
开发板尺寸
220 x 116mm
40P扩展口

3个连接器/96个单端信号

每个40P的2.54mm间距扩展口，外接璞致各种模块（AD/DA，双目摄像头，4.3英寸TFTLCD屏等）扩展口包括5V电源1路，3.3v电源1路，地6路，io口32路

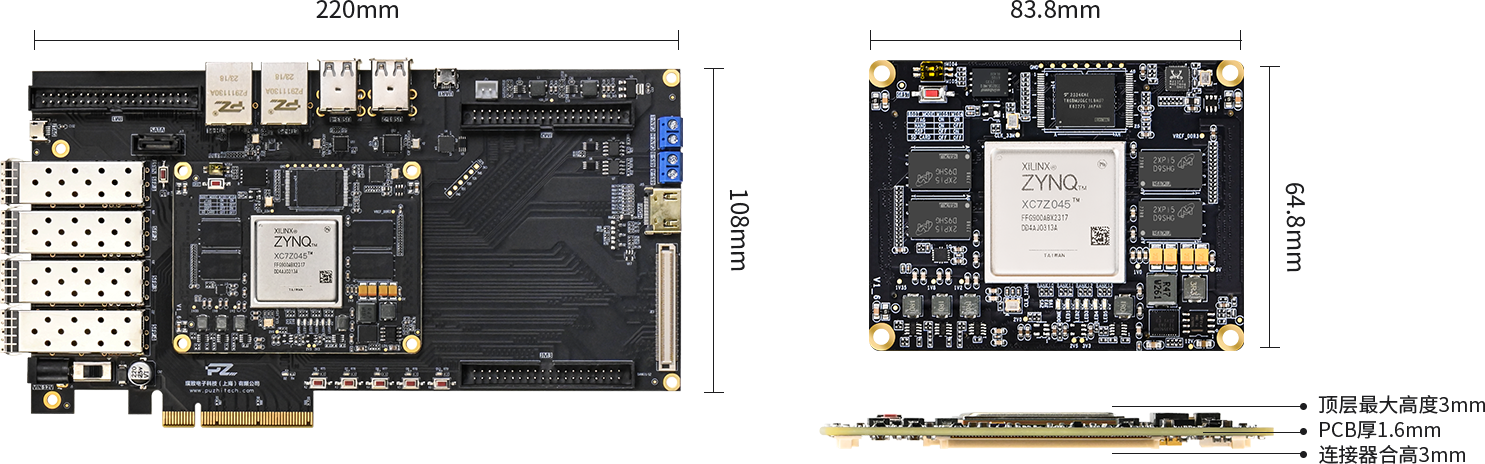

产品尺寸


配套例程及配套资料

开发板所有配套资料通过百度网盘提供，请联系客服索取

例程不断更新中... ...

  • 1

    FPGA逻辑实验

    • 01.

      ZYNQ简介

    • 02.

      Vivado环境介绍与安装

    • 03.

      LED流水灯控制

    • 04.

      LED的PWM控制

    • 05.

      按键消抖与LED控制

    • 06.

      FPGA片内RAM读写测试

    • 07.

      FPGA片内ROM读写测试

    • 08.

      FPGA片内PLL配置

    • 09.

      FPGA片内FIFO使用

    • 10.

      FPGA侧DDR3控制读写

    • 11.

      I2C读写E2PROM

    • 12.

      I2C读写触摸屏寄存器

    • 13.

      HDMI输出图像

    • 14.

      LCD图片显示

    • 15.

      双目摄像头输出与HDMI显示图像

    • 16.

      AD-AD7606/7608 8通道采集电压

    • 17.

      DA8通道输出正弦波、三角波、方波

    • 18.

      PL侧千兆以太网通信

    • 19.

      SFP误码率测试

    • 20.

      高速ADC采集 (250MSPS)

  • 2

    SDK实验

    • 01.

      ARM裸机输出“hello world”

    • 02.

      PS定时器中断实验

    • 03.

      PS端EMIO控制LED流水灯

    • 04.

      EMIO按键控制LED灯

    • 05.

      双核AMP使用

    • 06.

      自定义IP实验

    • 07.

      定时器中断实验

    • 08.

      UART串口通信

    • 09.

      RS485通信

    • 10.

      CAN总线通信

    • 11.

      I2C通信试验

    • 12.

      千兆以太网LWIP应用通信

    • 13.

      千兆以太网远程升级代码

    • 14.

      PS端DDR3读写

    • 15.

      PS端EMMC读写

    • 16.

      AXI-DMA读写

    • 17.

      SD卡读写

    • 18.

      ADC采集千兆以太网传输

    • 19.

      LCD图像显示

    • 20.

      HDMI显示图像

    • 21.

      双目摄像头图像的HDMI显示

    • 22.

      SD卡图片HDMI输出显示

    • 23.

      双目摄像头拍照实验

    • 24.

      PCIE带宽测试

  • 3

    Linux实验

    • 01.

      虚拟机与Ubuntu系统介绍

    • 02.

      Ubuntu系统安装

    • 03.

      Petalinux工具安装

    • 04.

      NFS服务软件安装

    • 05.

      SD卡启动Linux系统

    • 06.

      QSPI Flash启动Linux

    • 07.

      QSPI+EMMC启动Linux

    • 08.

      Linux系统下控制LED

    • 09.

      Linux下的HDMI显示

    • 10.

      Linux下驱动USB鼠标键盘

    • 11.

      QT在ZYNQ上的应用

    • 12.

      Linux常用命令

  • 4

    PCIE专题

    • 01.

      PCIE之读写测速专题

    • 02.

      PCIE之访问DDR 专题

    • 03.

      PCIE之控制GPIO专题

    • 04.

      PCIE之传图HDMI显示专题

    • 05.

      PCIE之OV5640图像传输专题

  • 5

    支持PYNQ

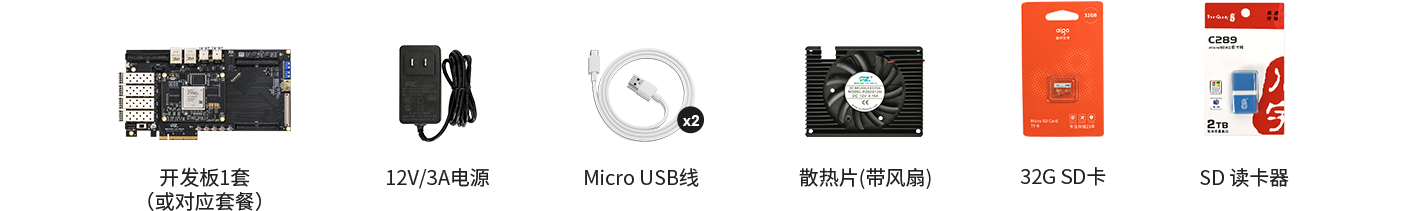

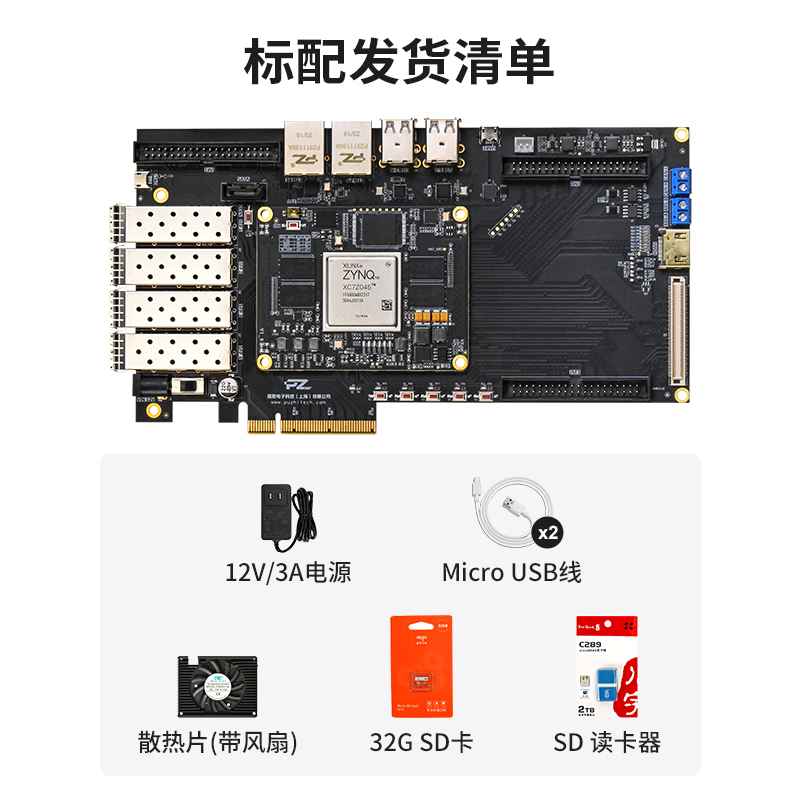

标配发货清单



  • 发票说明

    • 1.

      我们可提供电子版增值税专用发票和电子版增值税普通发票。

    • 2.

      电子发票会经由手机短信和邮箱方式同时抄送，请自行90天内查收并打印，以免发票失效。

    • 3.

      需要开票请选择“开发票”选项：请备注好开专票还是普票，如未备注，我们将按照普票开具；增值税专用发票请备注公司名称、税号、开户行、账号、地址、电话。增值税普通发票请备注公司名称和税号。

  • 售后说明

    • 1.

      所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。

    • 2.

      服务时间：周一至周五 09:00—18:00；

    • 3.

      技术支持请联系店铺客服。

  • 发货说明

    • 1.

      包邮：默认发顺丰陆运；如需发空运，请联系客服补运费。

    • 2.

      快递时间：周一至周日 09:00—16:00
