璞致FPGA ZYNQ7000 ZYNQ7010S 开发板

PZ7010S-KFB
  • ARM+FPGA架构，双核ARM Cortex-A9，主频667Mhz
  • 支持512MB DDR3，256Mb QSPIFLASH
  • 核心板采用120P连接器连接，尺寸60mm*45mm
  • 预留丰富接口：UART/RS485/CAN/千兆网口/HDMI等
  • 支持SDK开发，支持PYNQ例程丰富，助力产品二次开发
联系我们

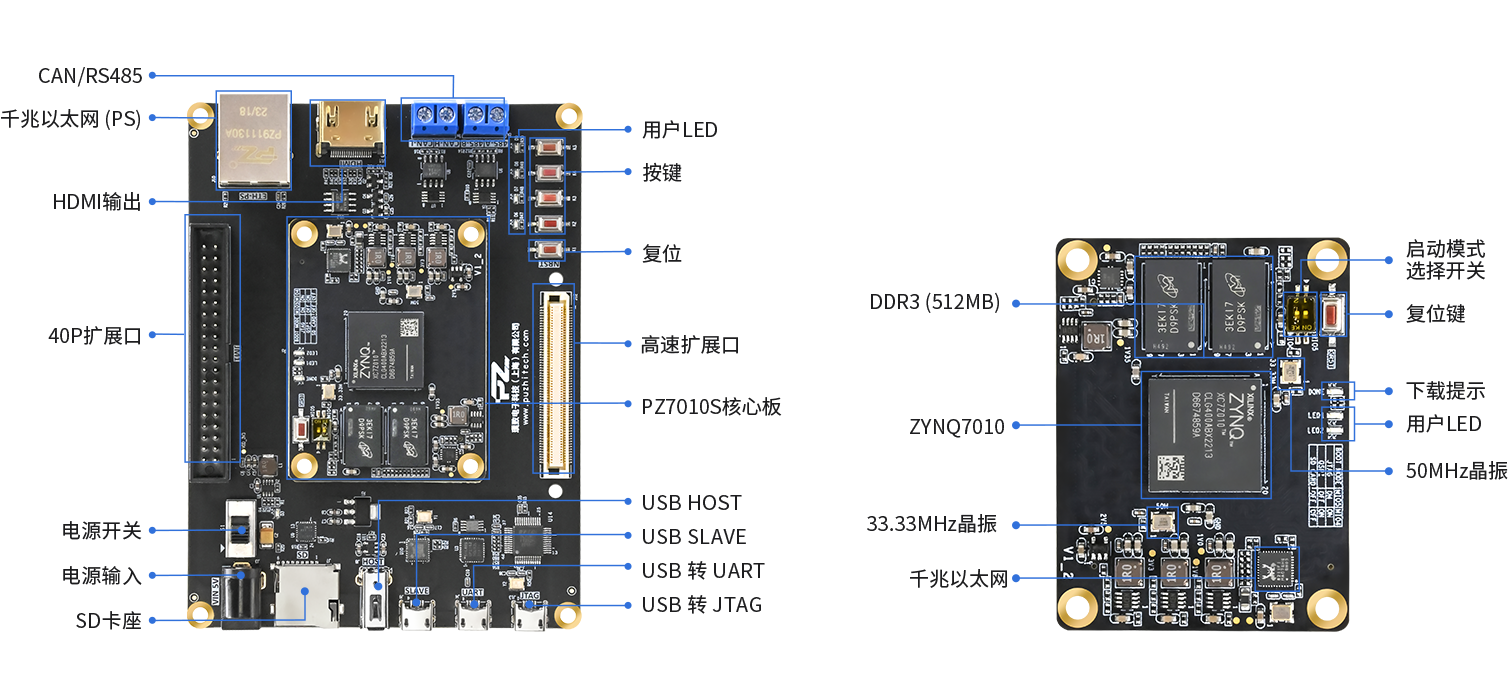

接口功能展示


产品参数

核心板主要参数

开发板
PZ7010S-KFB
主控制器
XC7Z010-2CLG400I
内核
双核ARM Cortex-A9
速度等级
2级
芯片级别
工业级（-40°C~+85°C）
逻辑单元 (Logic Cells）
28K
查找表 (LUTs）
17600
触发器 (Flip-Flops）
35200
DSP Slices
80
BLOCK RAM
2.1Mb
DDR3/DD3L
512MB
QSPI FLASH
256Mb
用户LED
2路
PS端MIO
30个PS端口（24个固定1.8V，6个固定3.3V）
PL端IO

92个单端（1.8/2.5/3.3V可调，默认3.3V）

晶振

1个单端33.3333MHz晶振提供给PS

1个单端50MHz晶振提供给PL

核心板尺寸
60*45mm

接口和功能

集成JTAG下载器
1路
UART/RS485/CAN
1路/1路/1路
SD卡接口
1路
USB2.0主/从
1路/1路
千兆以太网
1路PS端
HDMI接口
1路输出
用户LED
4路
按键
4路
120P高速扩展口
68根单端/34对差分
供电/电流
5V/1A
开发板尺寸
120 x 90mm
开发板工艺
黑色哑光、沉金
40P扩展口

32个单端/16对差分（PL侧）

预留1个40P的2.54mm间距扩展口，外接璞致各种模块（AD/DA，双目摄像头，4.3英寸TFTLCD屏等），扩展口包括5V电源1路，
3.3V电源1路，地6路，IO口32路

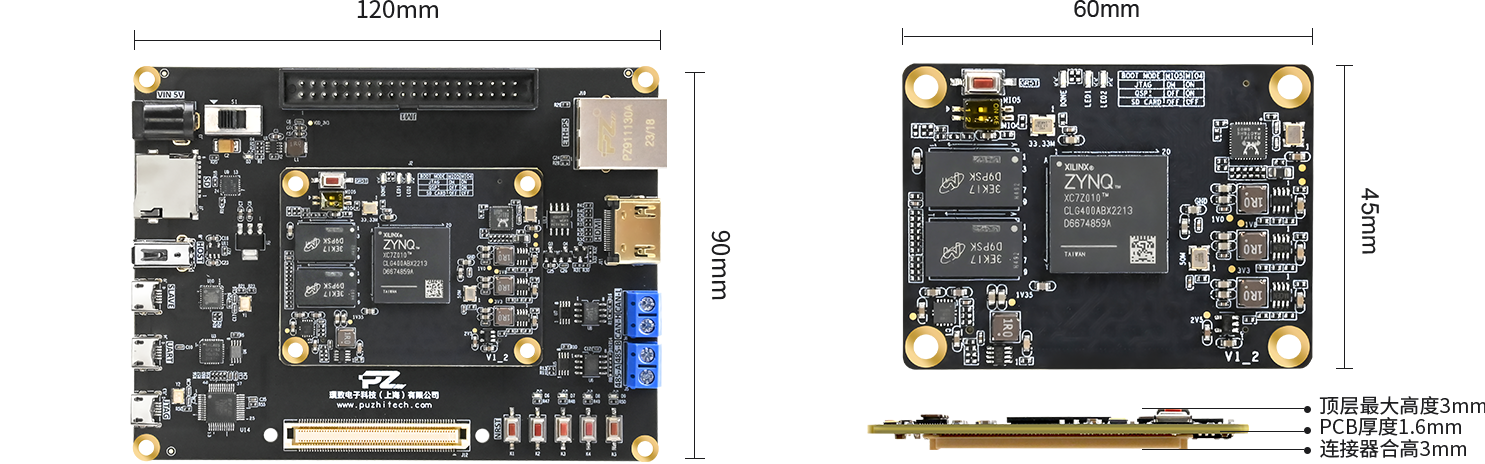

产品尺寸


配套例程及配套资料

开发板所有配套资料通过百度网盘提供，请联系客服索取

例程不断更新中... ...

  • 1

    FPGA逻辑实验

    • 01.

      LED闪灯例程

    • 02.

      LED的PWM控制

    • 03.

      按键例程

    • 04.

      FPGA片内RAM读写测试

    • 05.

      FPGA片内ROM读写测试

    • 06.

      FPGA片内PLL配置

    • 07.

      FPGA片内FIFO使用

    • 08.

      I2C读写E2PROM

    • 09.

      HDMI输出图像例程

    • 10.

      LCD图像显示例程

    • 11.

      AD-AD7606/7608 8通道采集电压例程

    • 12.

      DA 8通道输出正弦波、三角波、方波例程

    • 13.

      高速ADC- AD9643采集例程 (250MSPS)

    • 14.

      串口例程

    • 15.

      定时器中断例程

  • 2

    ARM实验

    • 01.

      MIO和EMIO控制LED灯例程

    • 02.

      MIO和EMIO按键控制LED灯例程

    • 03.

      .双核AMP例程

    • 04.

      自定义IP例程

    • 05.

      RS485例程

    • 06.

      CAN例程

    • 07.

      I2C通信例程

    • 08.

      千兆以太网(NET0 MIO)例程

    • 09.

      千兆以太网UDP远程升级例程

    • 10.

      DDR读写例程

    • 11.

      综合测试例程

    • 12.

      AXI-DMA读写例程

    • 13.

      SD卡读写例程

    • 14.

      ADC采集千兆以太网传输例程

    • 15.

      LCD图像显示例程

    • 16.

      HDMI图像显示例程

    • 17.

      双目摄像头输出与HDMI显示例程

    • 18.

      SD卡图片HDMI输出显示例程

  • 3

    PetaLinux实验

    • 01.

      安装虚拟机和Ubuntu系统

    • 02.

      PetaLinux工具安装

    • 03.

      SD卡启动Linux例程

    • 04.

      PetaLinux LED例程

    • 05.

      Linux 下HDMI显示例程

    • 06.

      Linux 下驱动USB鼠标键盘例程

    • 07.

      QT 应用例程例程

    • 08.

      Linux 常见的指令

  • 4

    支持PYNQ

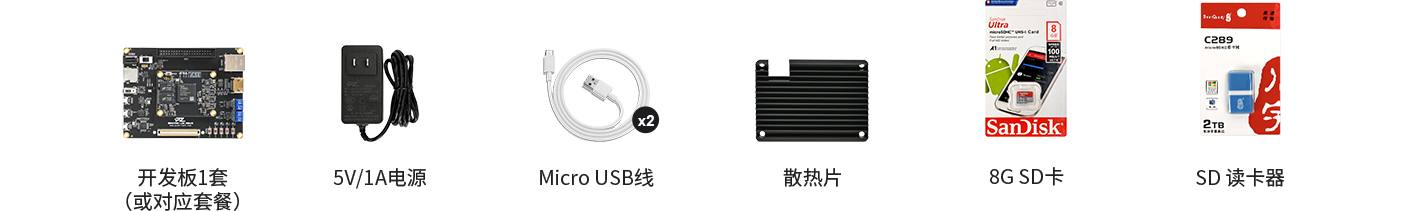

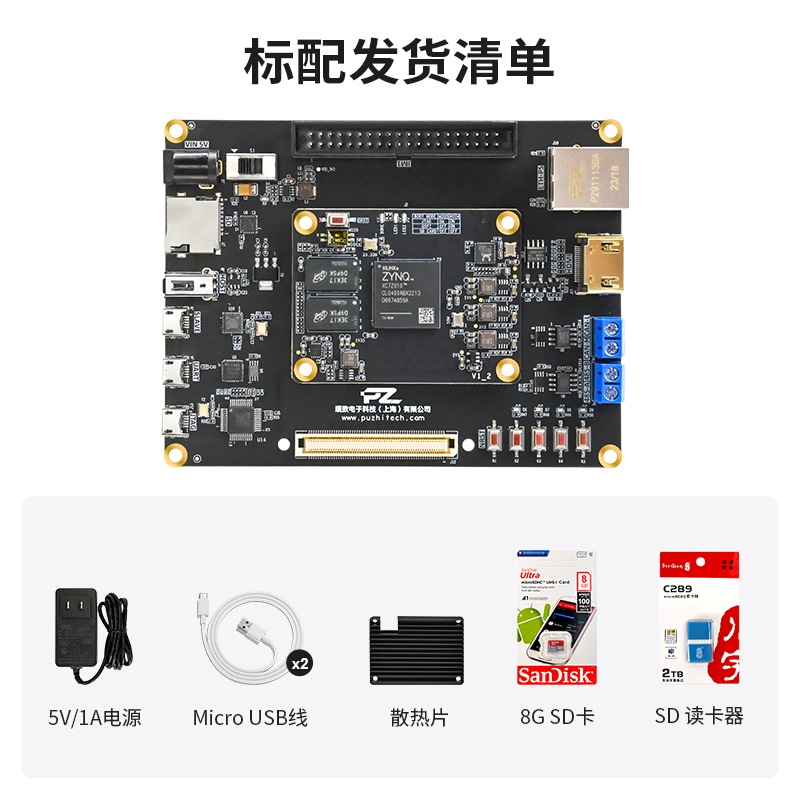

标配发货清单


  • 发票说明

    • 1.

      我们可提供电子版增值税专用发票和电子版增值税普通发票。

    • 2.

      电子发票会经由手机短信和邮箱方式同时抄送，请自行90天内查收并打印，以免发票失效。

    • 3.

      需要开票请选择“开发票”选项：请备注好开专票还是普票，如未备注，我们将按照普票开具；增值税专用发票请备注公司名称、税号、开户行、账号、地址、电话。增值税普通发票请备注公司名称和税号。

  • 售后说明

    • 1.

      所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。

    • 2.

      服务时间：周一至周五 09:00—18:00；

    • 3.

      技术支持请联系店铺客服。

  • 发货说明

    • 1.

      包邮：默认发顺丰陆运；如需发空运，请联系客服补运费。

    • 2.

      快递时间：周一至周日 09:00—16:00

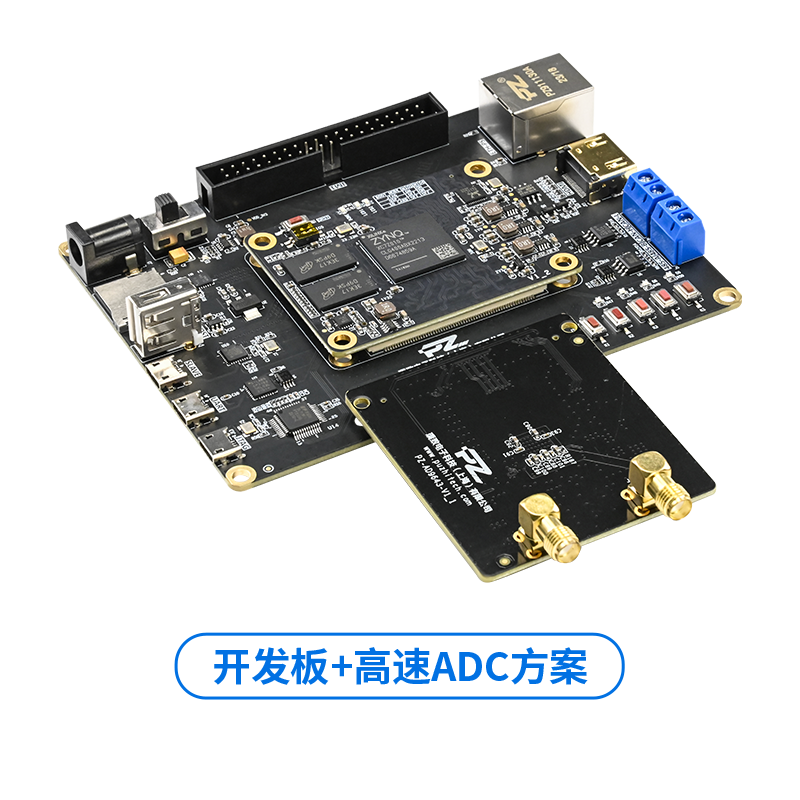

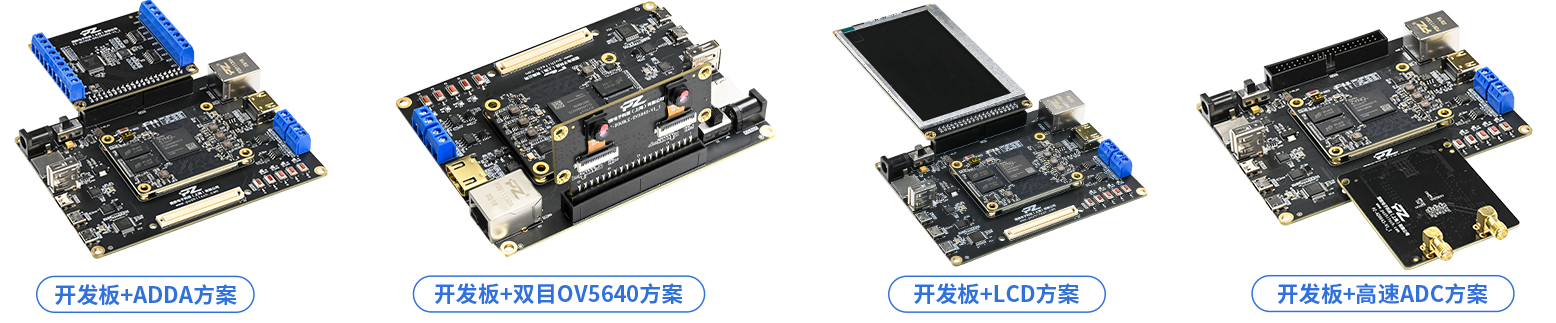

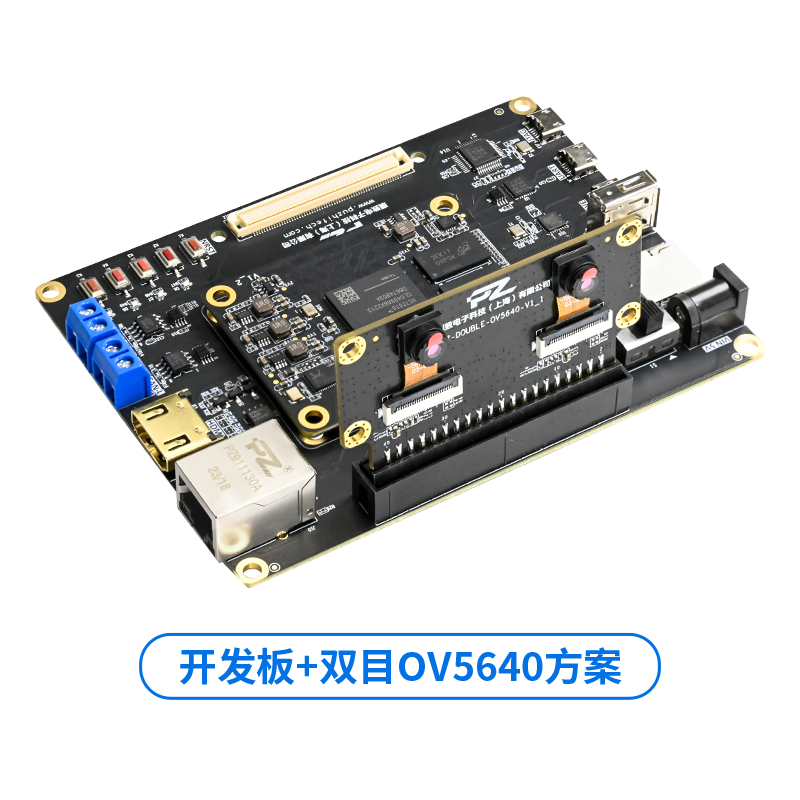

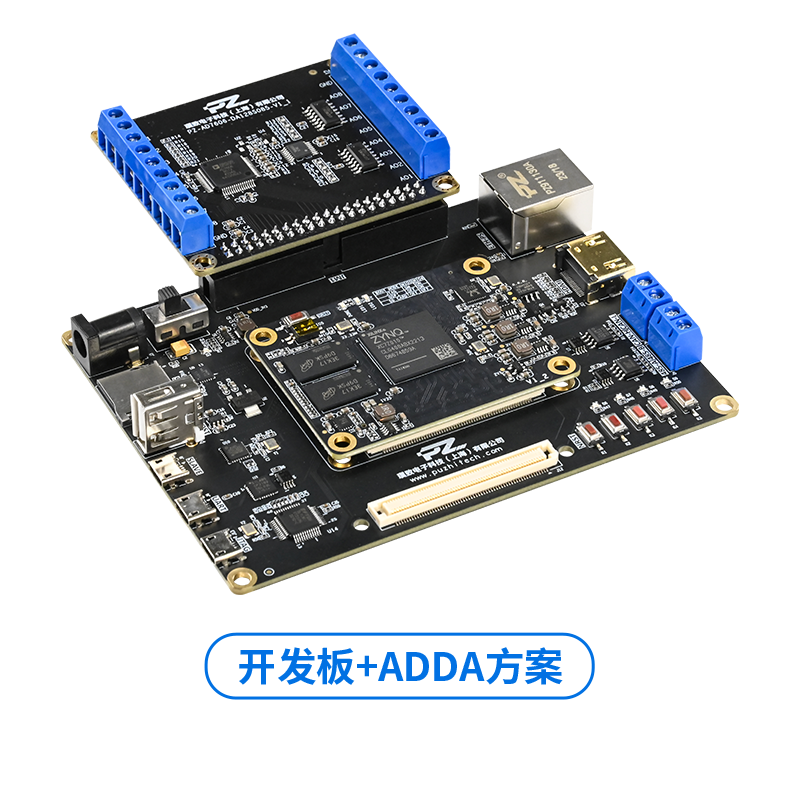

方案展示
