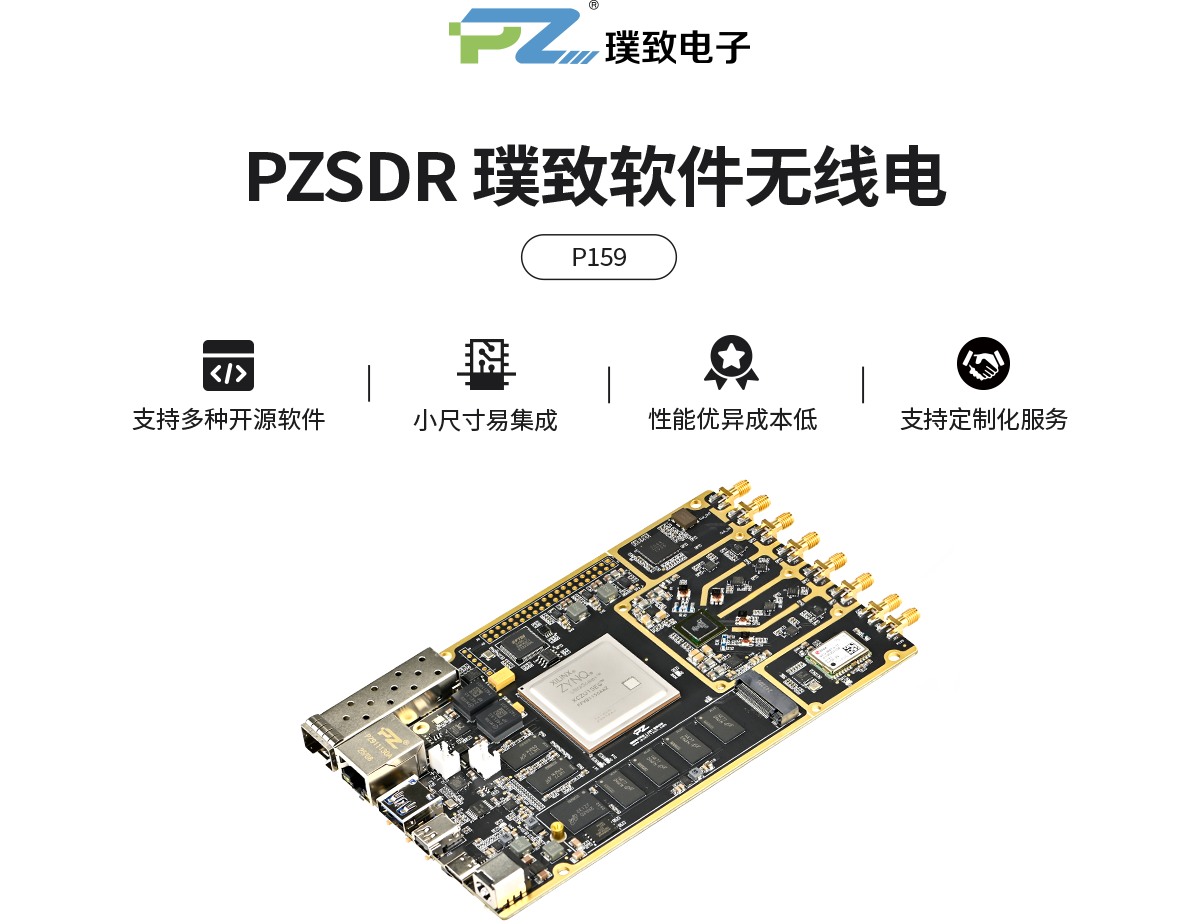

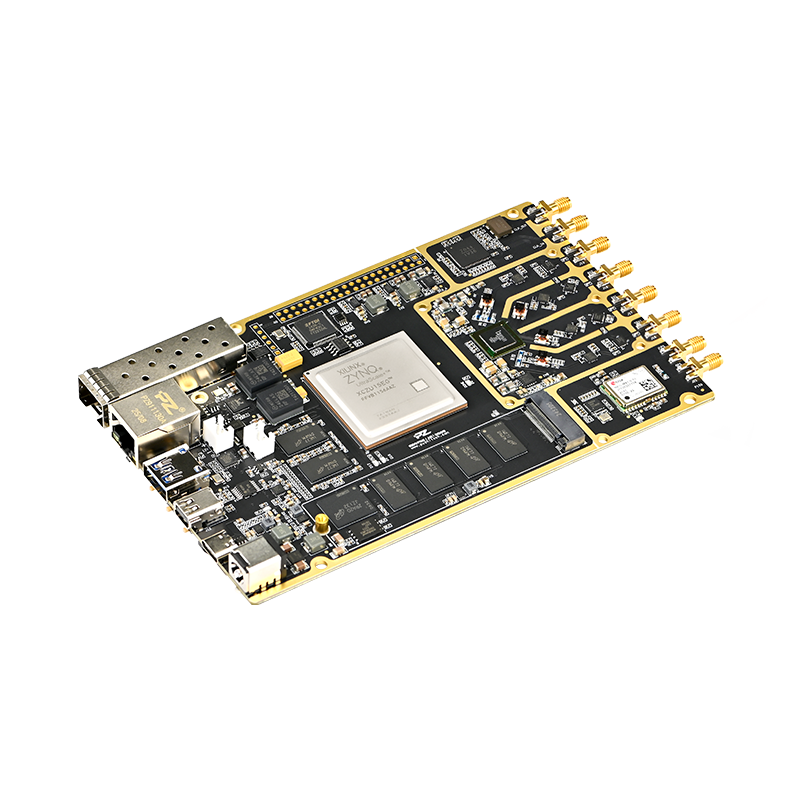

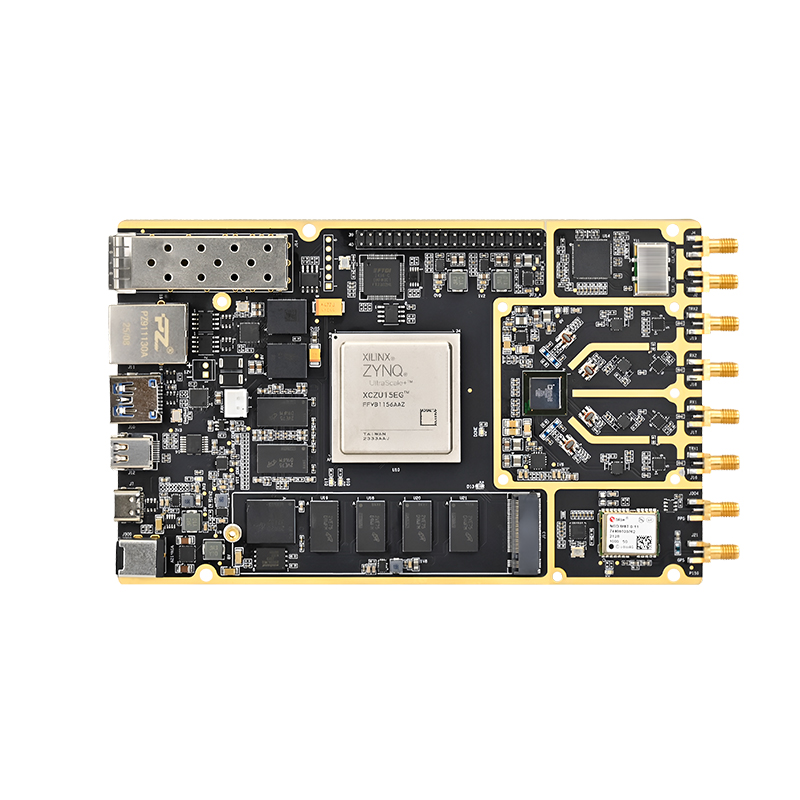

璞致PZSDR 软件无线电 ZU15EG+ADRV9009
P159
- 射频芯片ADRV9009BBCZ，覆盖频率75MHz-6Ghz
- 高带宽大功率，TX和RX均支持全带宽高线性22dbm
- 位数16bit ADC & 14bit DAC，支持TDD/FDD/MIMO
- 支持信号侦测与存储，提供上位机软件
- 支持多种开源软件，小尺寸易集成，支持定制化

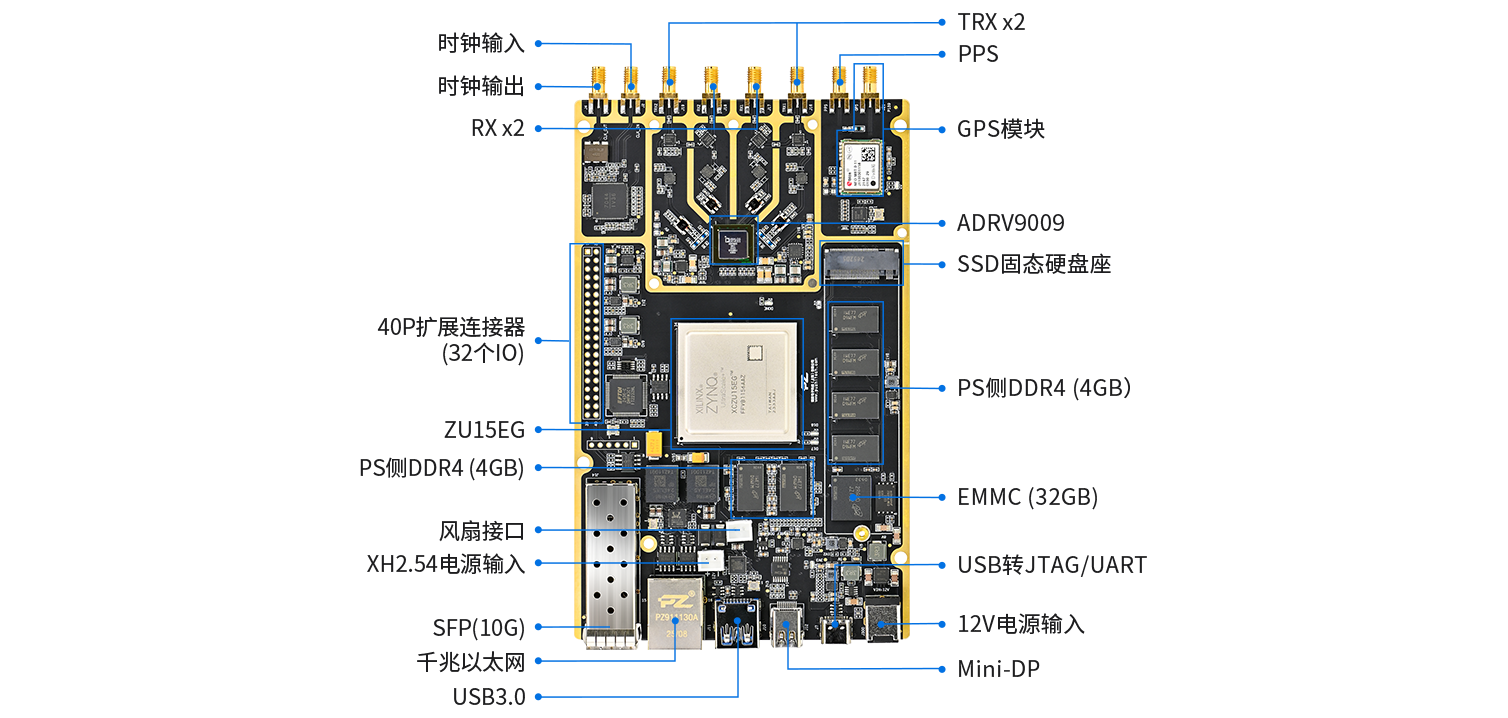

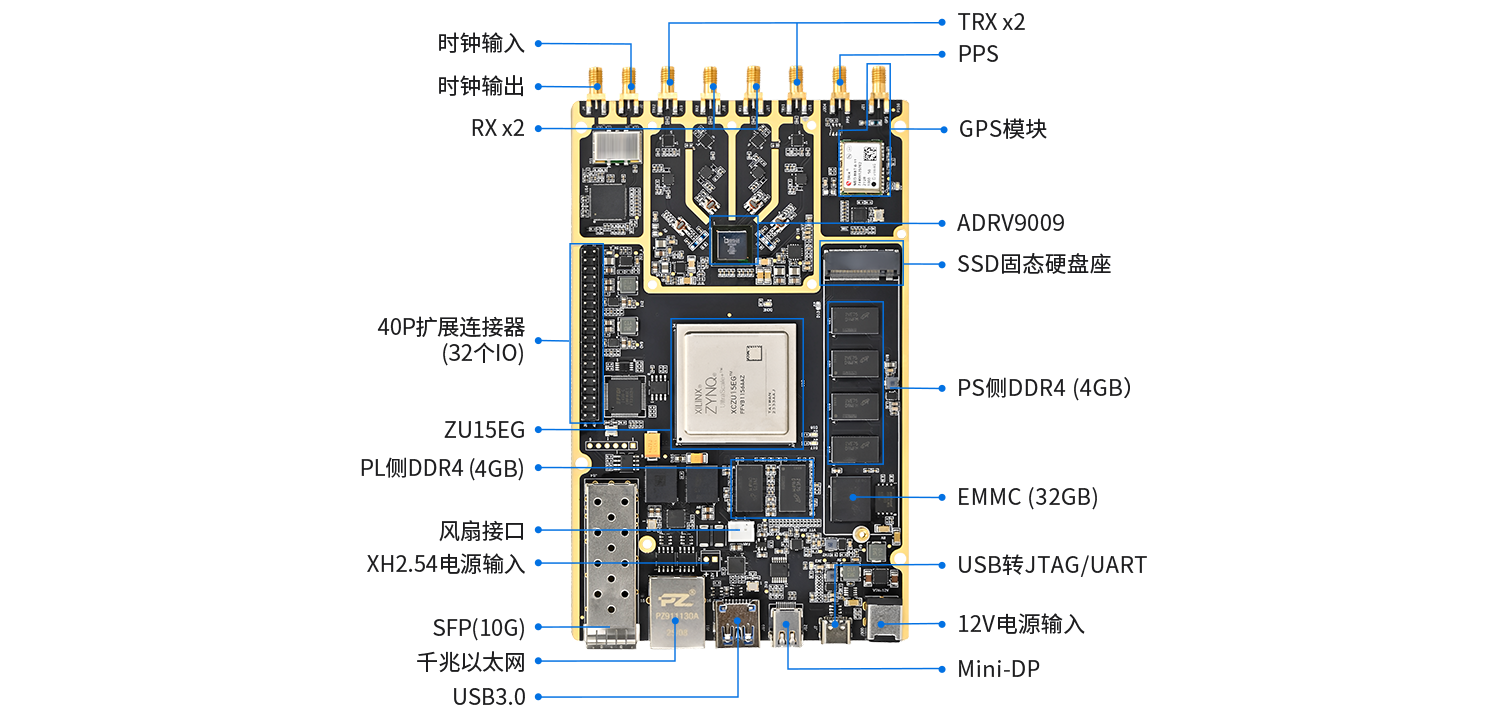

接口功能展示
产品参数
主要参数
核心板 | P159 |
射频芯片 | ADRV9009BBCZ |
频率范围 | 75MHz-6Ghz |
位宽 | ADC 16bit，DAC 14bit |
信号带宽 | TX 450Mhz，RX 200Mhz |
功率放大 | TX和RX均支持全带宽高线性22dbm（最大发射成功率25dbm） |
处理器 | XCZU15EG-2FFVB1156I |
内核主频 | 四核 ARM Cortex-A53 (1.333Ghz)；双核 ARM Cortex-R5F (533Mhz) |
DDR4 | PS侧4GB，PL侧4GB |
QSPI FLASH | 256Mb+256Mb |
EMMC | 32GB，存储启动文件和用户文件 |
射频时钟 | 1路输出、1路输入 |
USB3.0 | 1路 |
千兆以太网 | 1路 |
Mini DP | 1路 |
SSD(Nvme) | 1路 |
UART | 1路 |
JTAG | 1路 |
SD卡 | 1路 |
GPS | 1路 |
扩展IO数量 | 32个 |
供电 | 12V/3A |
工作温度 | -40°C~+85°C |
尺寸 | 160x100mm |

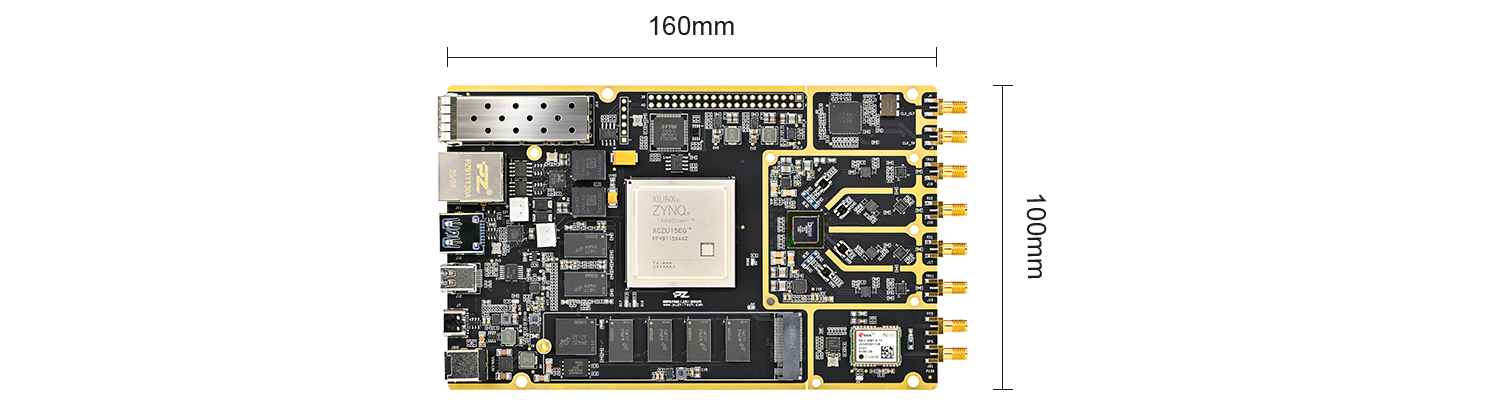

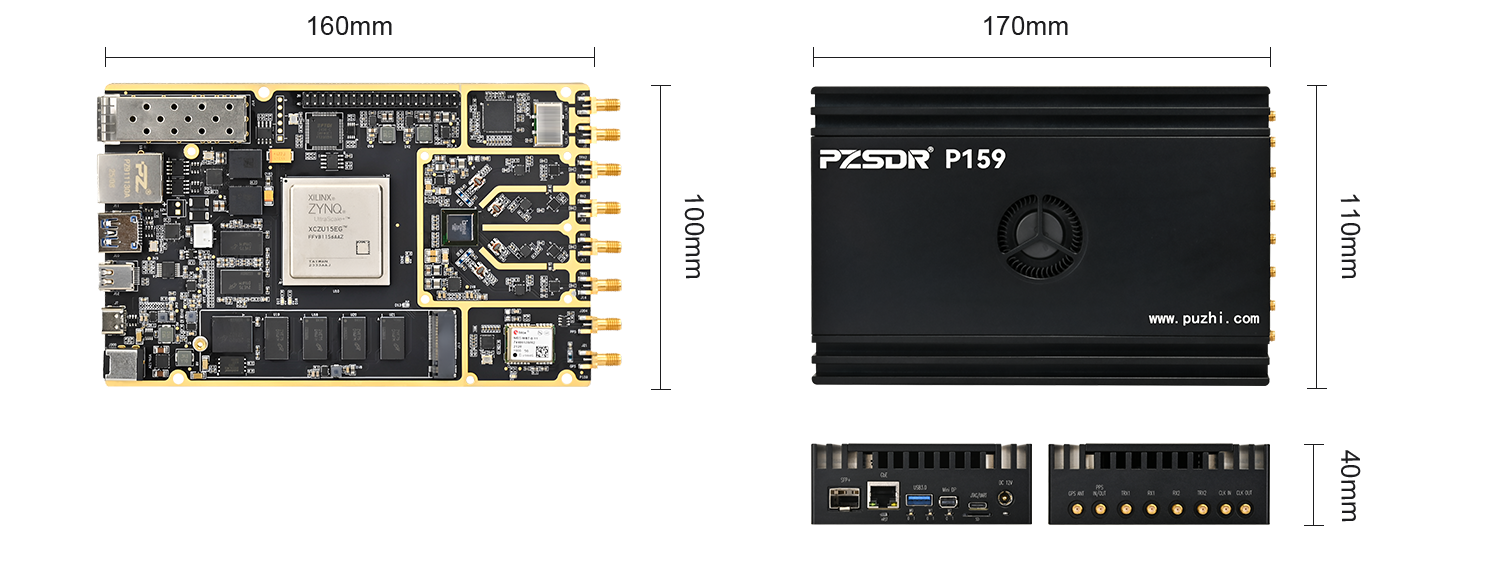

产品尺寸
丰富的支持资源
初始代码及固件 | 1. 裸机测试代码 2. FMCOMMS兼容固件 |
开源项目支持 | 1. ADI IIO-oscilloscope 2.频谱仪上位机软件 |
软件支持 | 1. libiio 2. ADI IIO-oscilloscope 3.上位机采集处理软件 |

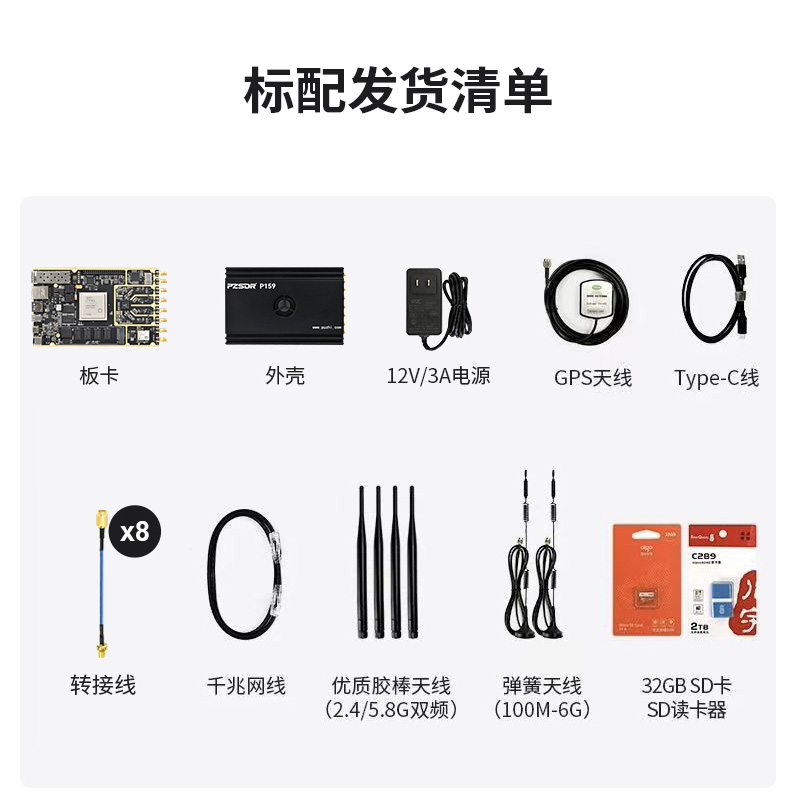

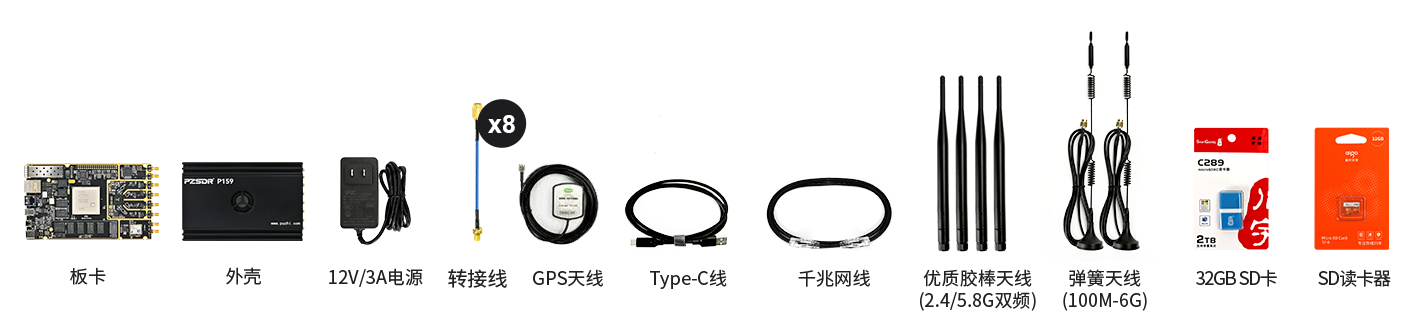

标配发货清单
