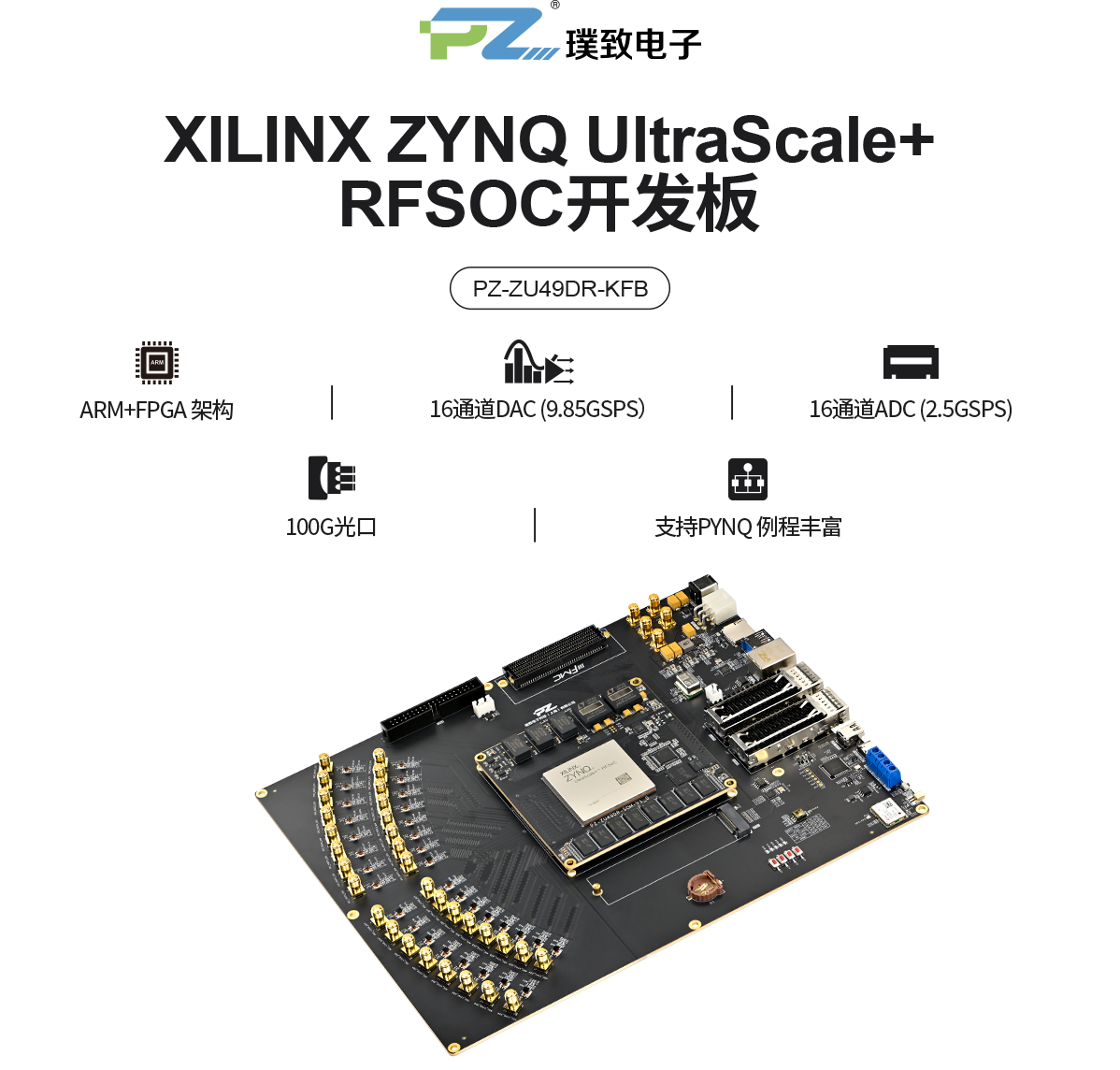

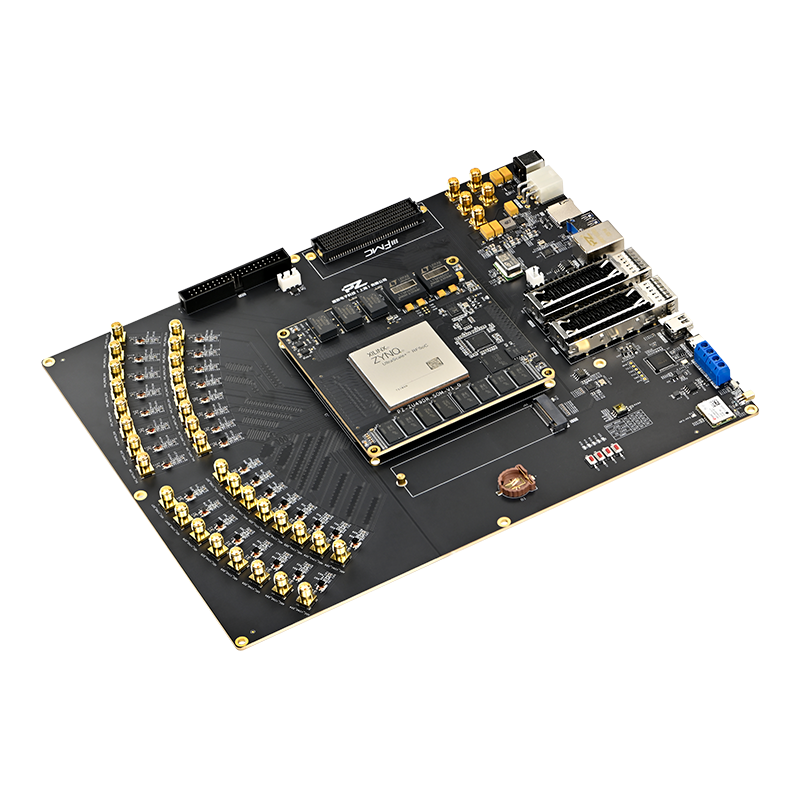

璞致FPGA ZYNQ UltraScale+RFSOC ZU49DR 开发板

PZ-ZU49DR-KFB
  • ARM+FPGA 架构,4 x Cortex-A53,主频1.333Ghz
  • PS侧8GB、PL侧4GB DDR4,32GB EMMC,512Mb+512Mb QSPIFLASH
  • 核心板采用240P连接器连接,尺寸100*100mm
  • 预留丰富接口:UART/RS485/CAN/千兆网口/GPS/FMC/SSD/QSFP等
  • 支持SDK开发,支持PYNQ例程丰富,助力产品二次开发

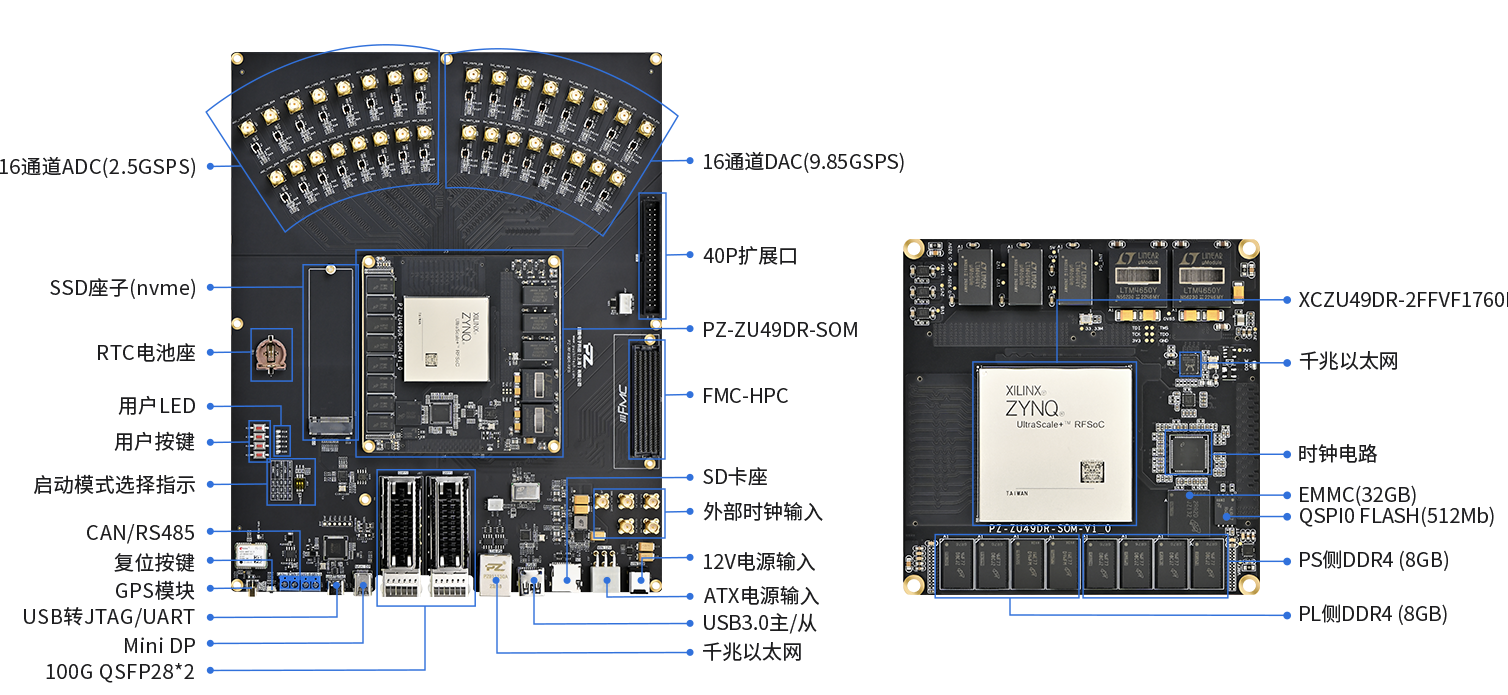

接口功能展示


产品参数

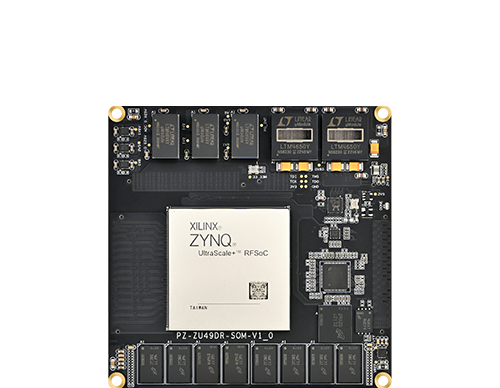

核心板主要参数

开发板
PZ-ZU49DR-KFB
主控制器

XCZU49DR-2FFVF1760I

内核

ARM : 4 x Cortex-A53 1.333Ghz

RPU : 2 x Cortex-R5 533Mhz

速度等级
2级
温度等级
工业级(-40°C~+85°C)
逻辑单元 (Logic Cells)
930K
查找表 (LUTs)
425k
DSP Slices
4272
BLOCK RAM
38Mb
DDR4
PS侧8GB 2400Mhz*64bit / PL侧4GB 2400Mhz*32bit
QSPI FLASH
2路(QSP0+QSPI1)/单片512Mb、共计1Gb
EMMC
32GB,存储启动文件和用户文件
启动方式
JTAG/QSPI/SD/EMMC,板载拨码开关选择
ADC通道
16通道/采样率2.5Gsps
DAC通道
16通道/采样率9.85Gsps
PS侧GTR接口
4对TX/RX
PS侧GTY接口
16对TX/RX
扩展IO数量

MIO:38个(固定1.8V电平)

HP:144个(1.2/1.8可调、默认1.8V)

HD :96个(1.8/2.5/3.3V可调、默认3.3V)

晶振

1个单端33.3333MHz晶振提供给PS

1个差分200MHz晶振提供给PL

1个差分125M晶振提供给GT接口

1个专用时钟芯片给ADC/DAC提供时钟

核心板尺寸
100*100mm

接口和功能

集成JTAG下载器
1路
UART/RS485/CAN
1路/1路/1路
SD卡接口
1路
PS侧SSD接口
1路
千兆以太网
PS侧1路
Mini DP输出
1路
USB3.0主从口
1路
SSD存储
1路(PS端)
QSFP28接口
1路/100G
GPS模块
1个
FMC接口
HPC接口、信号全连接
供电/电流
12V/3A
开发板尺寸
275 x 220mm
开发板工艺
黑色哑光、沉金
40P扩展口

共计32个信号(包括5V电源1路、3.3V电源1路、地6路,IO口28路)

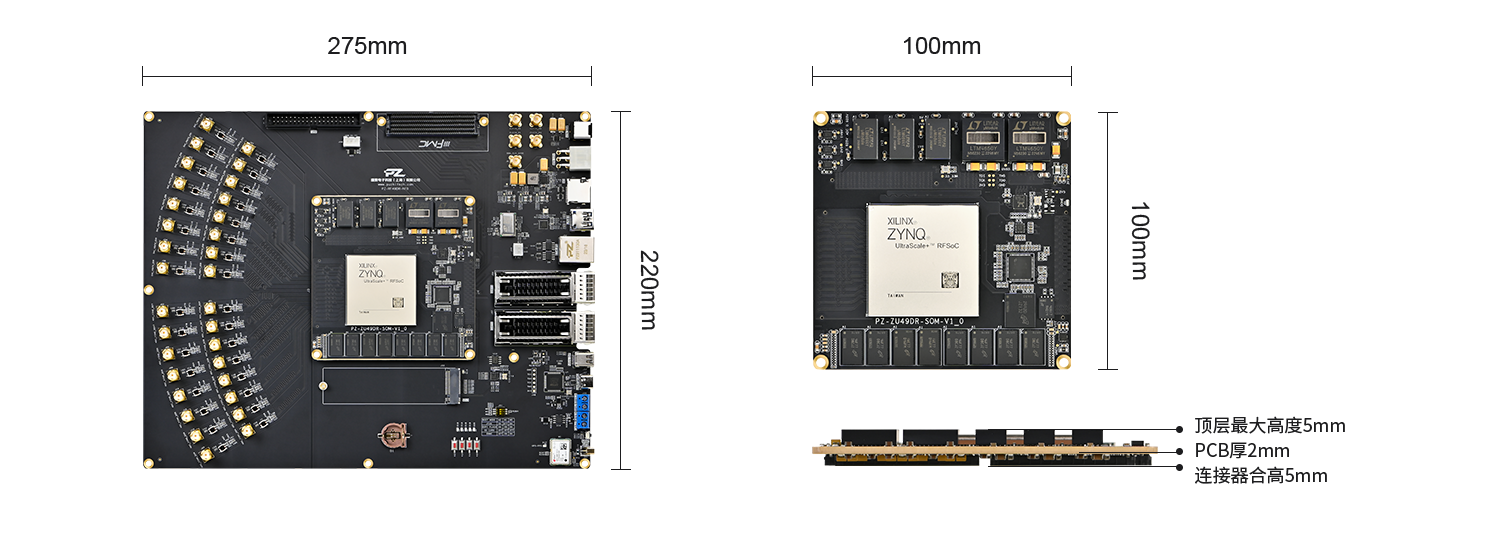

产品尺寸


配套例程及配套资料

开发板所有配套资料通过百度网盘提供,请联系客服索取

例程不断更新中... ...

  • 1

    LED流水灯例程

    • 01.

      Vivado 安装说明

    • 02.

      LED PWM控制例程

    • 03.

      KEY控制LED例程

    • 04.

      FPGA片内RAM读写例程

    • 05.

      FPGA片内ROM读写例程

    • 06.

      FPGA片内PLL配置例程

    • 07.

      FPGA片内FIFO读写例程

    • 08.

      FPGA侧DDR4读写测试例程

    • 09.

      I2C读写E2PROM例程

    • 10.

      LCD彩条显示例程

    • 11.

      AD-AD7606 8通道采集电压例程

    • 12.

      DA 8通道输出正弦波、三角波、方波例程

    • 13.

      光纤接口的眼图测试例程

    • 14.

      Aurora 8B/10B 40G回环测试例程

    • 15.

      FL-9643S例程

  • 2

    ARM Vitis 例程

    • 01.

      Vitis简介

    • 02.

      串口例程

    • 03.

      DDR读写例程

    • 04.

      PS端RTC中断例程

    • 05.

      EMIO控制LED例程

    • 06.

      I2C控制器读写EEPROM例程

    • 07.

      RS485例程

    • 08.

      CAN例程

    • 09.

      EMMC例程

    • 10.

      SD例程

    • 11.

      DP例程

    • 12.

      SD卡读BMP图片DP显示例程

    • 13.

      自定义IP核例程

    • 14.

      基于lwip的echo server例程

    • 15.

      基于UDP远程更新QSPI Flash例程

    • 16.

      AXI DMA环路测试例程

    • 17.

      AD7606采集千兆以太网传输例程

    • 18.

      LCD图像显示例程

    • 19.

      AD7606和DA128S085综合例程

    • 20.

      双目OV5640摄像头输出与DP显示例程

    • 21.

      GPS接口测试例程

    • 22.

      PCIE3.0读写速度测试例程

  • 3

    PetaLinux实验

    • 01.

      安装虚拟机和Ubuntu系统

    • 02.

      PetaLinux工具安装

    • 03.

      使用PetaLinux定制Linux系统

    • 04.

      添加开机自启动脚本及用户文件

    • 05.

      SD卡根文件系统

    • 06.

      EMMC引导开机启动

    • 07.

      Linux下GPIO-LED操作

    • 08.

      Linux下NVME SSD操作

    • 09.

      Linux下USB操作

    • 10.

      Linux下以太网操作

  • 4

    射频例程

    • 01.

      时钟LMK04828例程

    • 02.

      裸机射频收发例程

  • 5

    PCIE专题

    • 01.

       PCIE之读写测速专题

    • 02.

      PCIE之访问DDR 专题

    • 03.

      PCIE之控制GPIO专题

    • 04.

      PCIE之传图HDMI显示专题

    • 05.

      PCIE之OV5640图像传输专题

  • 6

    支持PYNQ

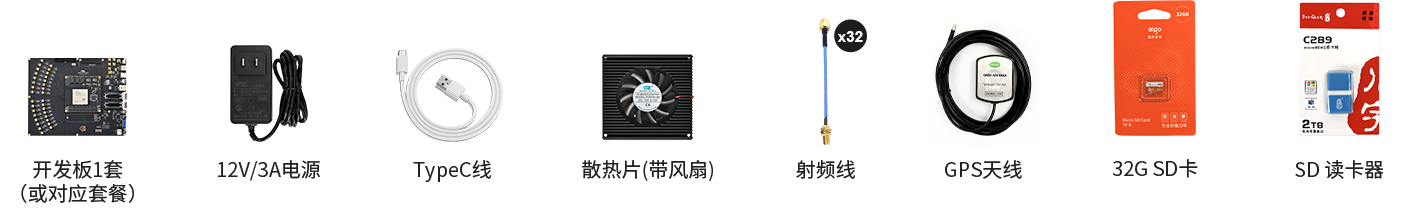

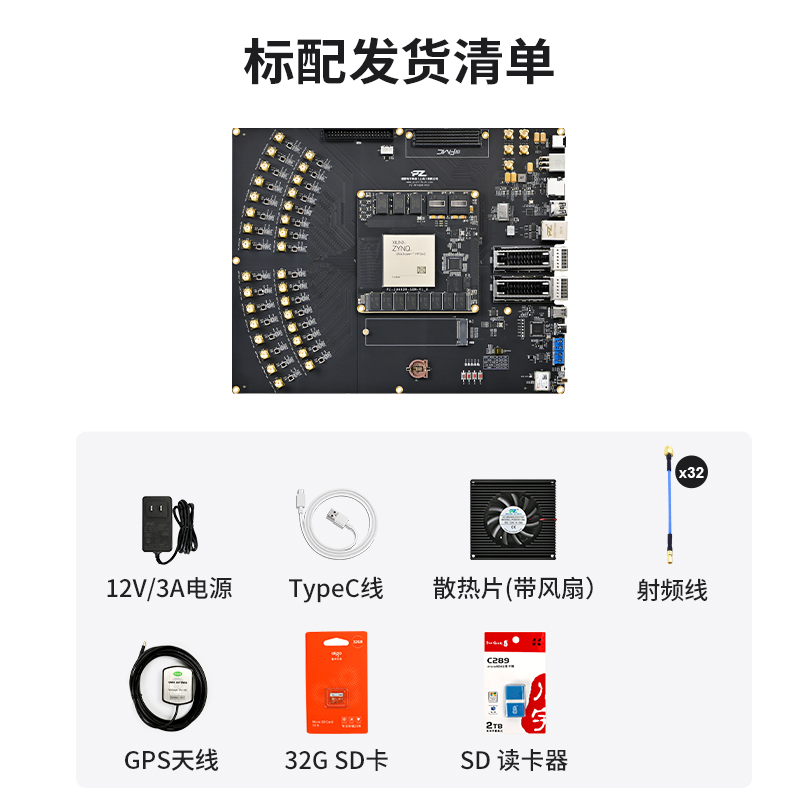

标配发货清单
