璞致FPGA ZYNQ UltraScale+RFSOC ZU47DR 开发板
PZ-ZU47DR-KFB
- ARM+FPGA 架构，4 x Cortex-A53，主频1.333Ghz
- PS侧8GB、PL侧4GB DDR4，32GB EMMC，512Mb+512Mb QSPIFLASH
- 核心板采用240P连接器连接，尺寸90*85mm
- 预留丰富接口：UART/RS485/CAN/千兆网口/SSD/QSFP/SFP/PCIE等
- 支持SDK开发，支持PYNQ例程丰富，助力产品二次开发

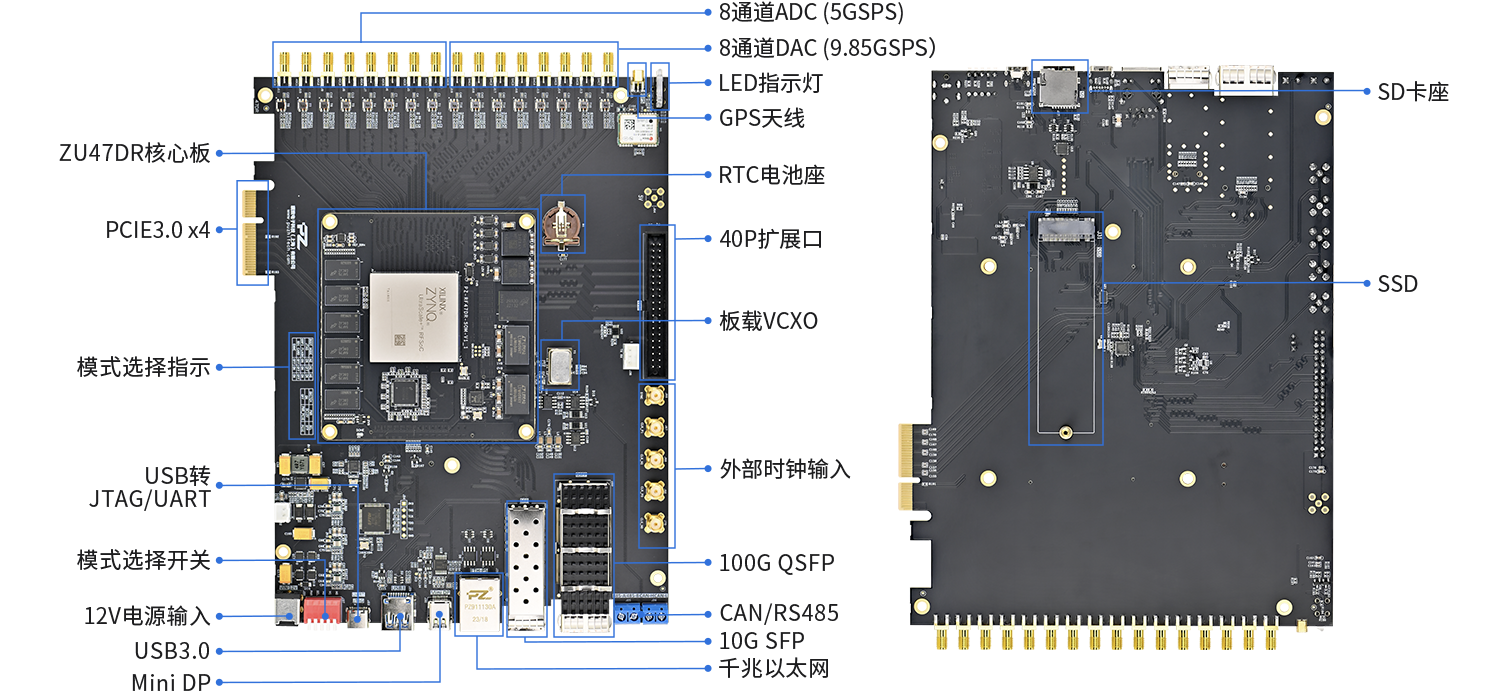

接口功能展示
产品参数
核心板主要参数
开发板 | PZ-ZU47DR-KFB |
主控制器 | XCZU47DR-2FFVE1156I |
内核 | ARM : 4 x Cortex-A53 1.333Ghz RPU : 2 x Cortex-R5 533Mhz |
速度等级 | 2级 |
温度等级 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 930K |
查找表 (LUTs） | 425k |
DSP Slices | 4272 |
BLOCK RAM | 38Mb |
DDR4 | PS侧8GB 2400Mhz*64bit / PL侧4GB 2400Mhz*32bit |
QSPI FLASH | 2路(QSP0+QSPI1)/单片512Mb、共计1Gb |
EMMC | 32GB，存储启动文件和用户文件 |
启动方式 | JTAG/QSPI/SD/EMMC，板载拨码开关选择 |
ADC通道 | 8通道/采样率5Gsps |
DAC通道 | 8通道/采样率9.85Gsps |
PS侧GTR接口 | 4对TX/RX |
PS侧GTY接口 | 8对TX/RX |
扩展IO数量 | MIO：38个 (固定1.8V电平） HD：44个 (1.8/2.5/3.3V可调，默认3.3V） |
晶振 | 1个单端33.3333MHz晶振提供给PS 1个差分200MHz晶振提供给PL 1个专用时钟芯片给ADC/DAC/GT提供时钟 |
核心板尺寸 | 90*85mm |
接口和功能
集成JTAG下载器 | 1路 |
UART/RS485/CAN | 1路/1路/1路 |
SD卡接口 | 1路 |
PS侧SSD接口 | 1路 |
千兆以太网 | PS侧1路 |
Mini DP输出 | 1路 |
USB3.0主从口 | 1路 |
SSD存储 | 1路（PS端） |
QSFP28接口 | 1路/100G |
SFP接口 | 1路/10G |
PCIE3.0 | x4接口 |
供电/电流 | 12V/3A |
开发板尺寸 | 218 x 158mm |
开发板工艺 | 黑色哑光、沉金 |
40P扩展口 | 共计28个信号(包括5V电源1路、3.3V电源1路、地6路，IO口28路) |

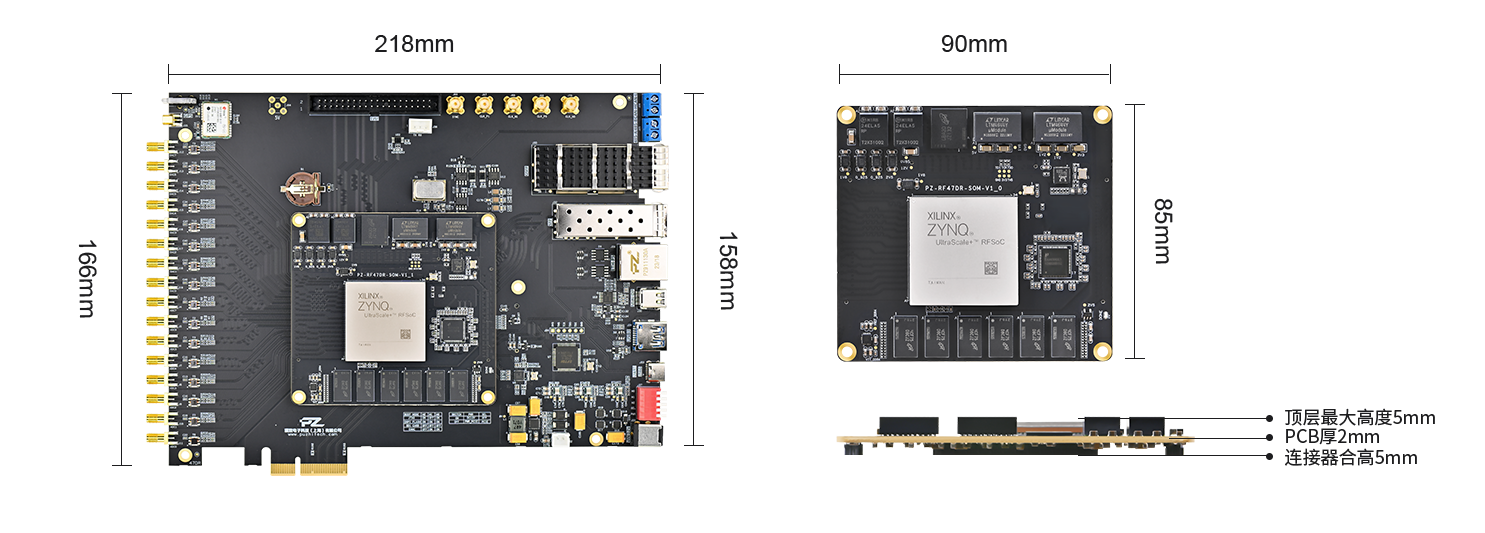

产品尺寸
配套例程及配套资料
开发板所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...
- 1
FPGA逻辑实验
- 01.
Vivado 安装说明
- 02.
FLASH固化及工程芯片型号更改
- 03.
LED流水灯例程
- 04.
LED PWM控制例程
- 05.
FPGA片内RAM读写例程
- 06.
FPGA片内ROM读写测试
- 07.
FPGA片内PLL配置例程
- 08.
FPGA片内FIFO读写例程
- 09.
FPGA侧DDR4控制读写例程
- 10.
I2C读写E2PROM例程
- 11.
基于RTL8211实现千兆UDP例程
- 12.
SFP误码率例程
- 13.
SFP Auraro 8B/10例程
- 01.
- 2
SDK实验
- 01.
串口例程
- 02.
TTC定时器中断例程
- 03.
EMIO控制LED流水灯例程
- 04.
DP接口显示例程
- 05.
自定义IP例程
- 06.
RS485例程
- 07.
CAN例程
- 08.
I2C通信例程
- 09.
千兆以太网(NET0 MIO)例程
- 10.
千兆以太网UDP远程升级例程
- 11.
DDR读写例程
- 12.
EMMC读写例程
- 13.
AXI-DMA读写例程
- 14.
SD卡读写例程
- 15.
PL侧千兆以太网通信例程
- 16.
PCIE例程
- 01.
- 3
PetaLinux实验
- 01.
安装虚拟机和Ubuntu系统
- 02.
PetaLinux工具安装
- 03.
SD卡启动Linux例程
- 04.
GPIO控制LED例程
- 05.
QSPI 固化与启动例程
- 06.
EMMC固化与启动例程
- 07.
NVME固态硬盘读写例程
- 08.
Linux 常见的指令
- 01.
- 4
射频例程
- 01.
时钟LMK04828例程
- 02.
裸机射频收发例程
- 01.
- 5
PCIE专题
- 01.
PCIE之读写测速专题
- 02.
PCIE之访问DDR 专题
- 03.
PCIE之控制GPIO专题
- 01.
- 6
支持PYNQ

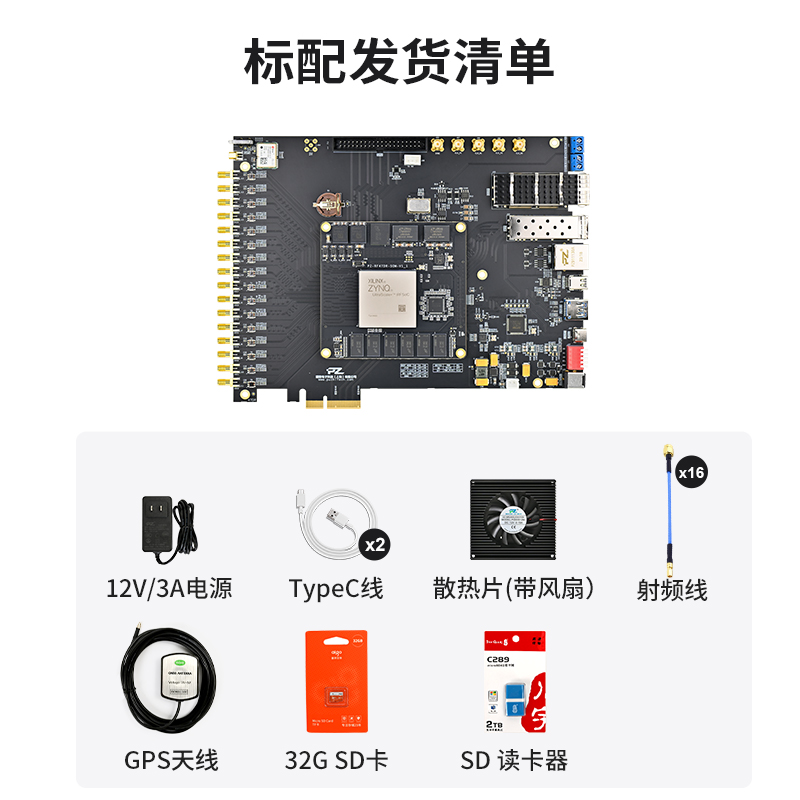

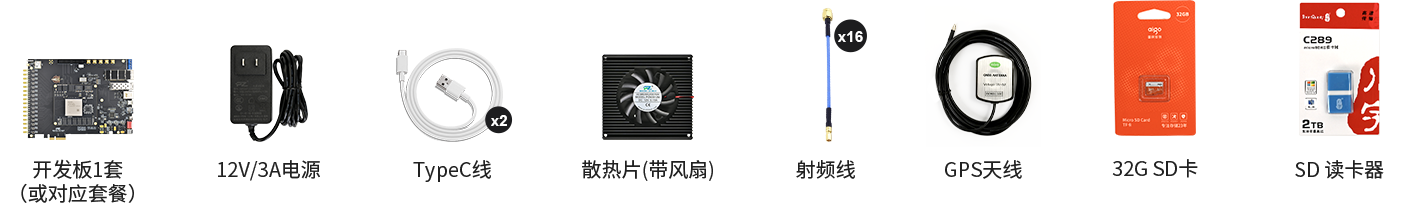

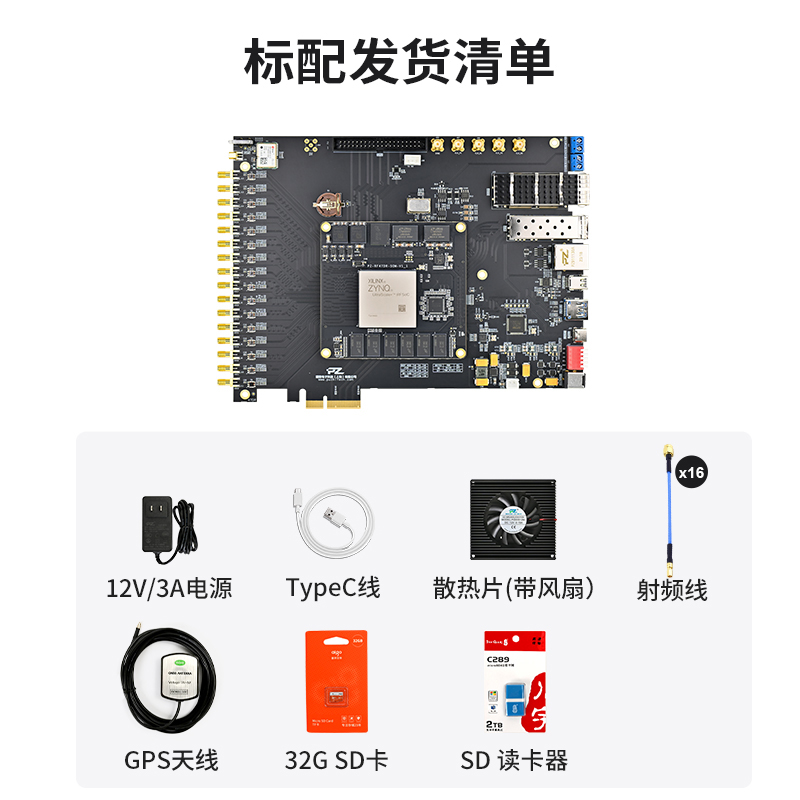

标配发货清单
