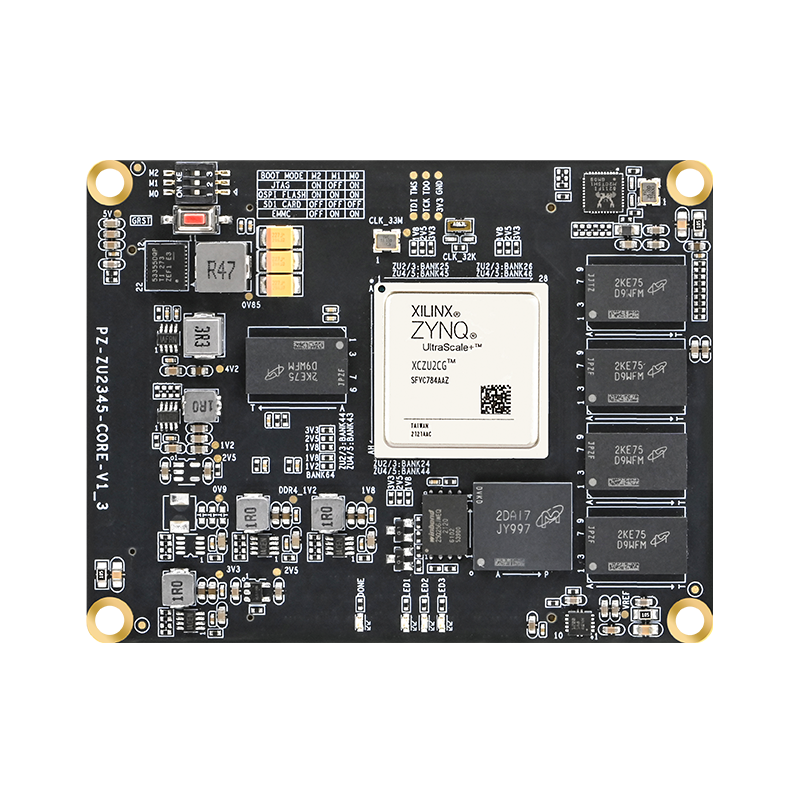

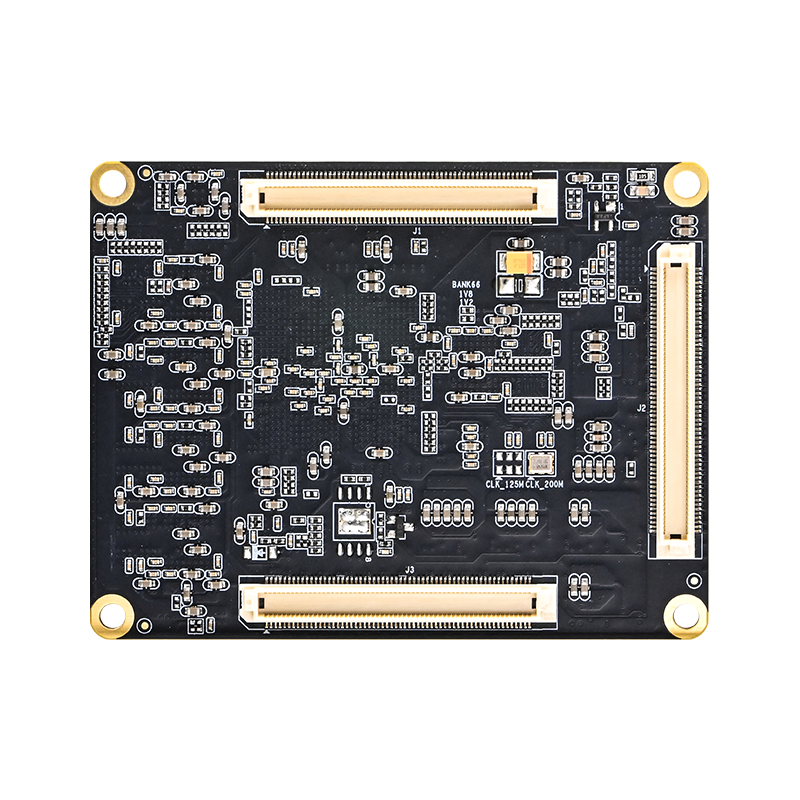

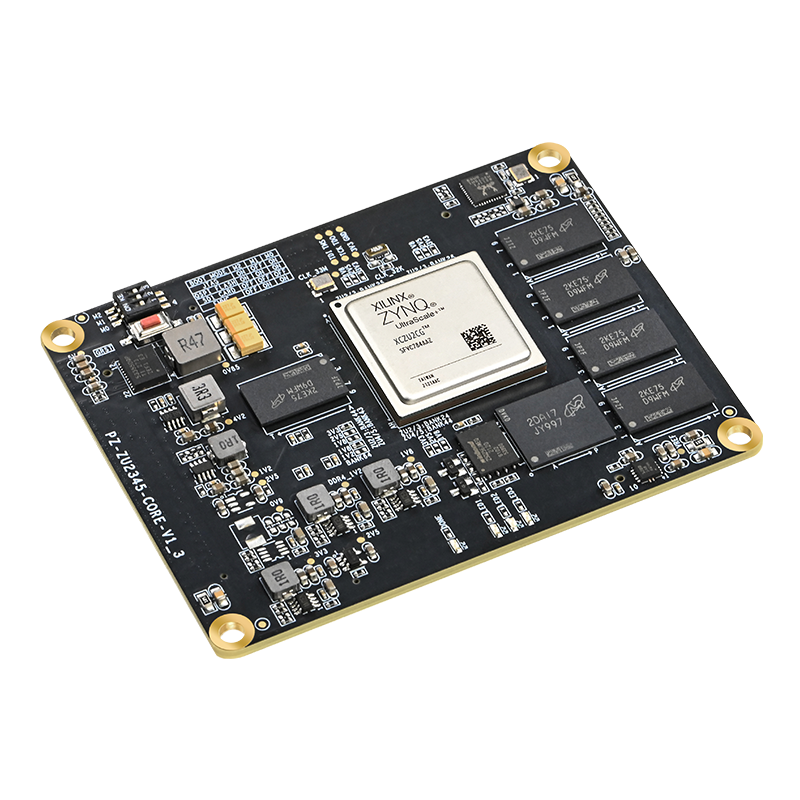

璞致FPGA ZYNQ UltraScale+ ZU2CG 核心板
PZ-ZU2CG-SOM
- ZYNQ UltraScale+核心板，2 x Cortex-A53，主频1.2Ghz
- PS侧4GB、PL侧1GB DDR4，8GB EMMC，256Mb QSPIFLASH
- 尺寸83.8*64.8mm，多达230个IO可用
- 极致选料与工艺标准，工业级-40℃~+85℃
- 支持PYNQ 提供完善硬件参考&软件丰富例程，助力产品开发

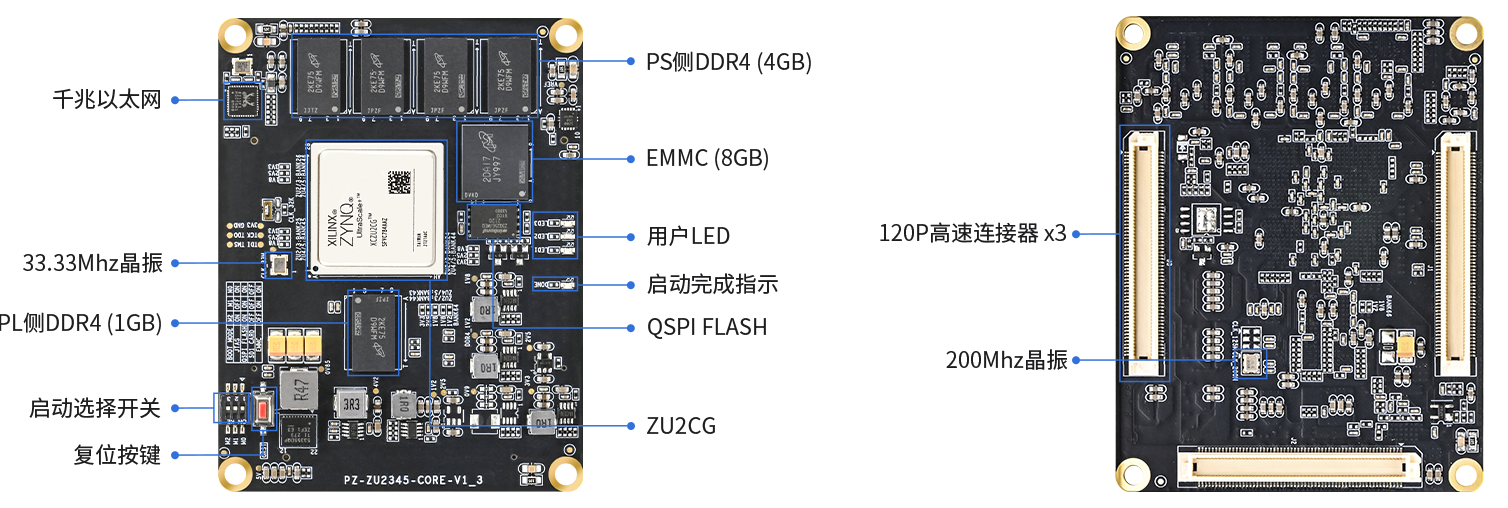

接口功能展示
产品参数
主要参数
核心板 | PZ-ZU2EG-SOM |
主控制器 | XCZU2EG-2SFVC784I |
内核 | 4 x Cortex-A53-1.2Ghz 2 x Cortex-R5-500Mhz |
速度等级 | 2级 |
芯片级别 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 103K |
查找表 (LUTs） | 94000 |
触发器 (Flip-Flops） | 47000 |
DSP Slices | 240 |
BLOCK RAM | 5.3Mb |
DDR4 | PS侧4GB、PL侧1GB |
QSPI FLASH | 256Mb，存储启动文件和用户文件 |
EMMC | 8GB |
启动方式 | JTAG/QSPI/SD/EMMC，默认SD启动 |
复位按键 | 1路 |
PS侧GTR | 4对TX/RX |
PS端MIO | 38个 |
PL端IO | 共计192个单端； 其中96个IO电平1.2/1.8V可调（默认1.8V)；96个IO电平1.8/2.5/3.3V可调（默认3.3V) |
千兆以太网 | 1路 |
用户LED | 3路 |
供电/电流 | 5V/3A |
晶振 | 1个单端33.3333MHz晶振提供给PS 1个单端200MHz晶振提供给PL |
尺寸、工艺 | 83.8*64.8mm、沉金工艺、0.6mm 120P连接器x3，顶层最大高度3mm，PCB厚1.6mm，连接器合高3mm |

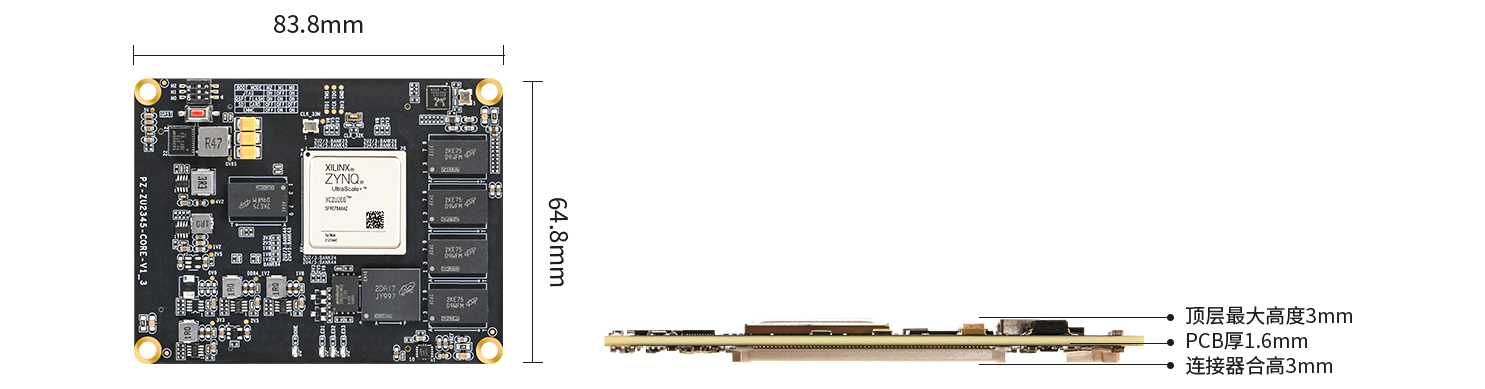

产品尺寸
技术支持及配套资料
所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...

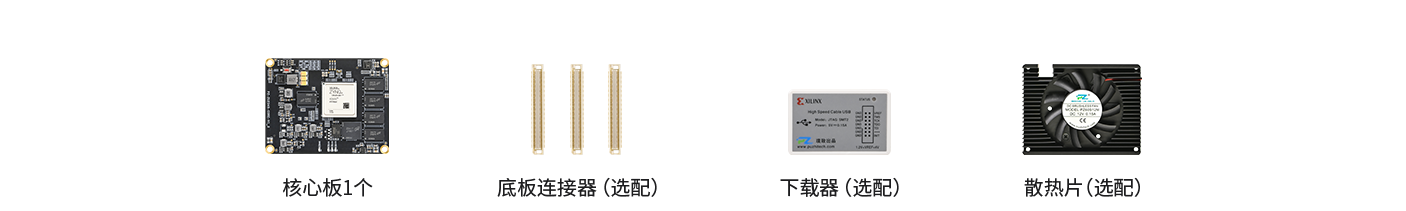

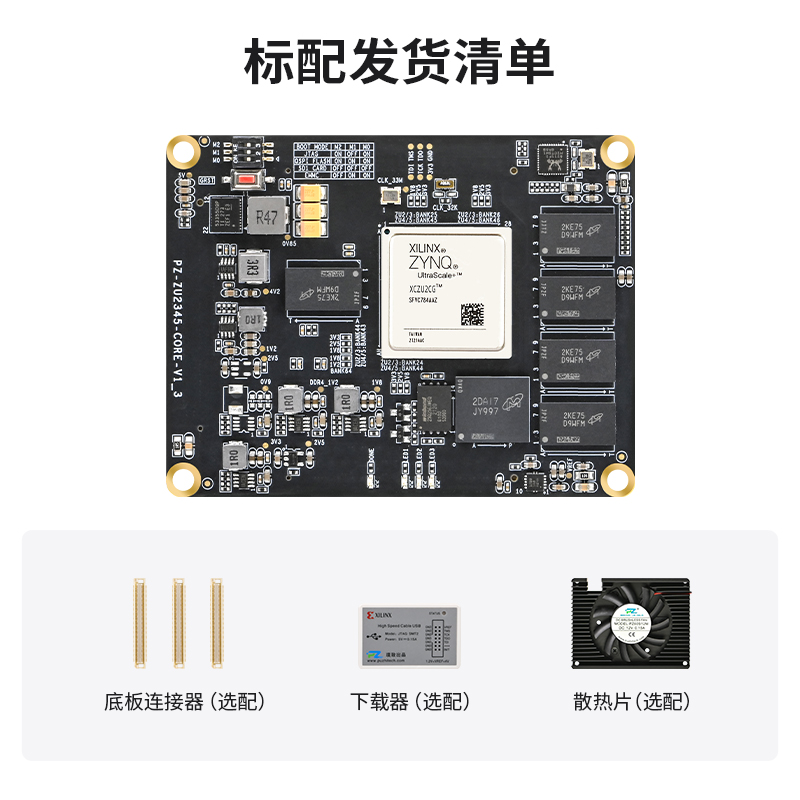

标配发货清单
发票说明
1.
我们可提供电子版增值税专用发票和电子版增值税普通发票。
2.
电子发票会经由手机短信和邮箱方式同时抄送，请自行90天内查收并打印，以免发票失效。
3.
需要开票请选择“开发票”选项：请备注好开专票还是普票，如未备注，我们将按照普票开具；增值税专用发票请备注公司名称、税号、开户行、账号、地址、电话。增值税普通发票请备注公司名称和税号。
售后说明
1.
所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。
2.
服务时间：周一至周五 09:00—18:00；
3.
技术支持请联系店铺客服。
发货说明
1.
包邮：默认发顺丰陆运；如需发空运，请联系客服补运费。
2.
快递时间：周一至周日 09:00—16:00
