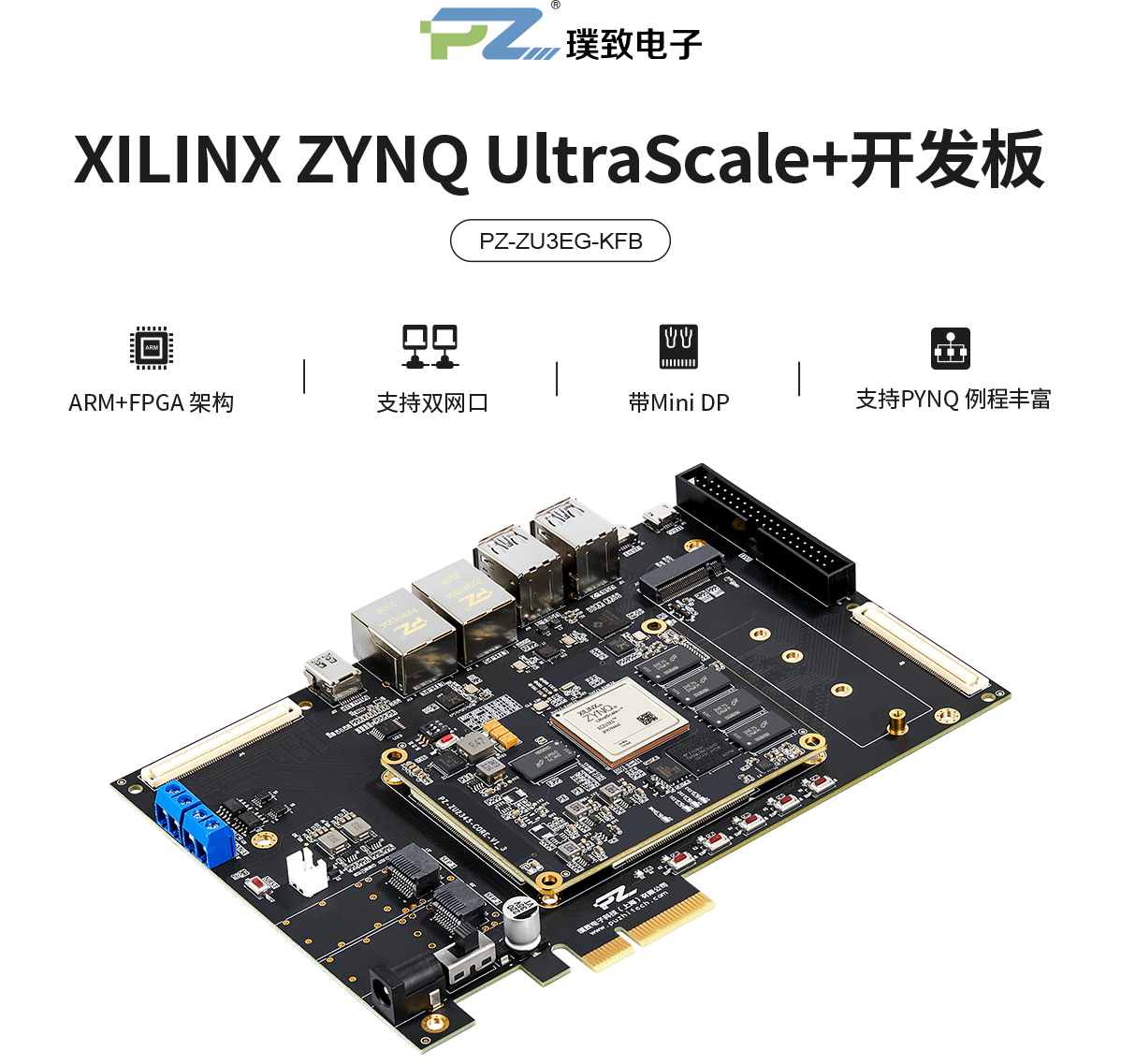

璞致FPGA ZYNQ UltraScale+ ZU3EG 开发板
PZ-ZU3EG-KFB
- ARM+FPGA架构，4 x Cortex-A53，主频1.2Ghz
- PS侧4GB、PL侧1GB DDR4，8GB EMMC，256Mb QSPIFLASH
- 核心板采用120P连接器连接，尺寸83.8*64.8mm
- 预留丰富接口：UART/RS485/CAN/双千兆网口/SSD (NVME)等
- 支持SDK开发，支持PYNQ例程丰富，助力产品二次开发

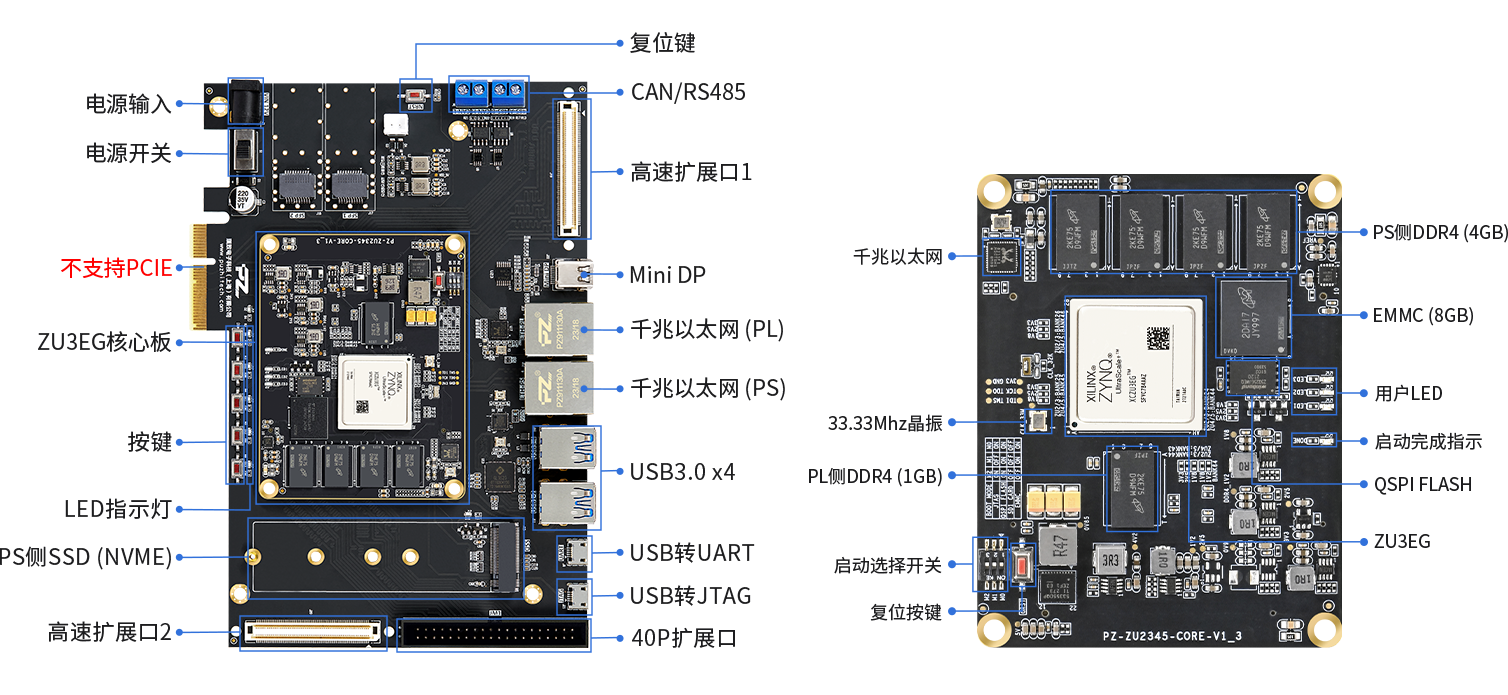

接口功能展示
产品参数
核心板主要参数
开发板 | PZ-ZU3EG-KFB |
主控制器 | XCZU3EG-2SFVC784I |
内核 | 4 x Cortex-A53-1.2Ghz 2 x Cortex-R5-500Mhz |
速度等级 | 2级 |
芯片级别 | 工业级（-40°C~+85°C） |
逻辑单元 (Logic Cells） | 154K |
查找表 (LUTs） | 141000 |
触发器 (Flip-Flops） | 71000 |
DSP Slices | 360 |
BLOCK RAM | 7.6Mb |
DDR4 | PS侧4GB、PL侧1GB |
QSPI FLASH | 256Mb，存储启动文件和用户文件 |
EMMC | 8GB |
启动方式 | JTAG/QSPI/SD/EMMC，默认SD启动 |
用户LED | 3路 |
复位按键 | 1路 |
PS侧GTR | 4对TX/RX |
PS端MIO | 38个 |
PL端IO | 共计192个单端； 其中96个IO电平1.2/1.8V可调（默认1.8V)；96个IO电平1.8/2.5/3.3V可调（默认3.3V) |
晶振 | 1个单端33.3333MHz晶振提供给PS 1个差分200MHz晶振提供给PL |
核心板尺寸 | 83.8*64.8mm |
接口和功能
集成JTAG接口 | 1路 |
UART/RS485/CAN | 1路/1路/1路 |
SD卡接口 | 1路 |
SSD存储 | 1路（PS端） |
千兆以太网 | 1路PS端、1路PL端 |
Mini DP输出 | 1路 |
用户LED | 5路 |
按键 | 5路 |
RTC | 1路 |
供电/电流 | 12V/3A |
开发板尺寸 | 180 x 122mm |
开发板工艺 | 黑色哑光、沉金 |
40P扩展口 | 共计32个单端信号/16对差分信号 40P的2.54mm间距扩展口，外接璞致各种模块（AD/DA，双目摄像头，4.3英寸TFTLCD屏等），扩展口包括5V电源1路，3.3V电源1路，地6路，IO口32路 |

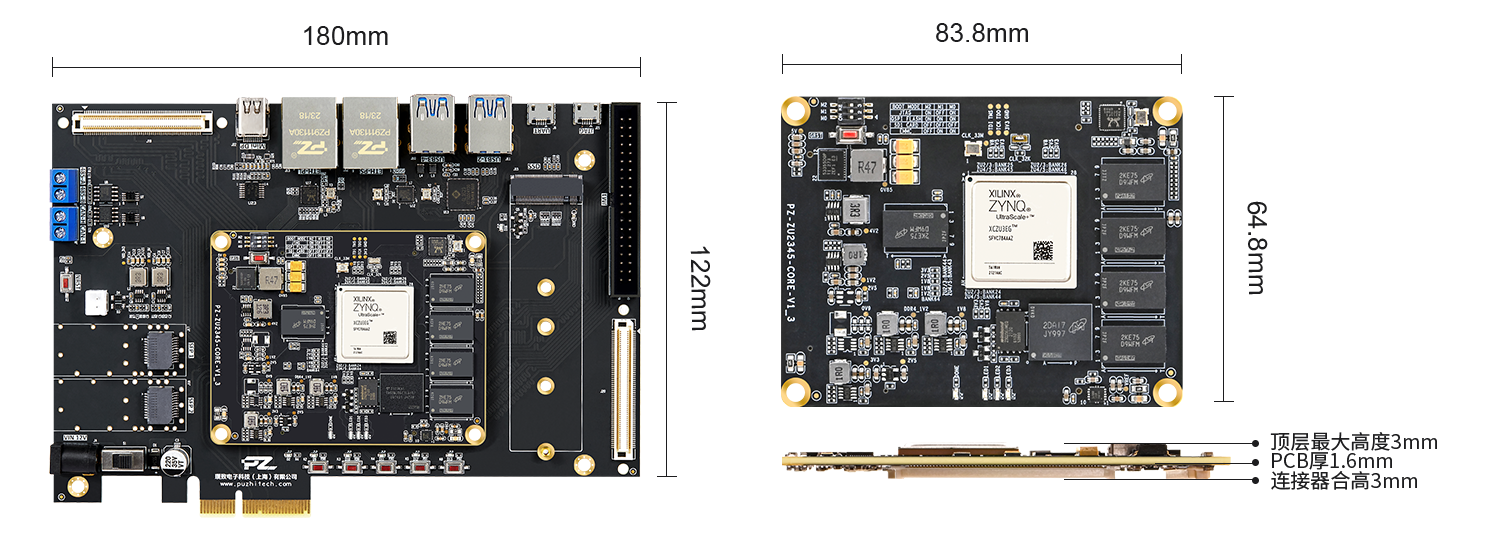

产品尺寸
产品套餐

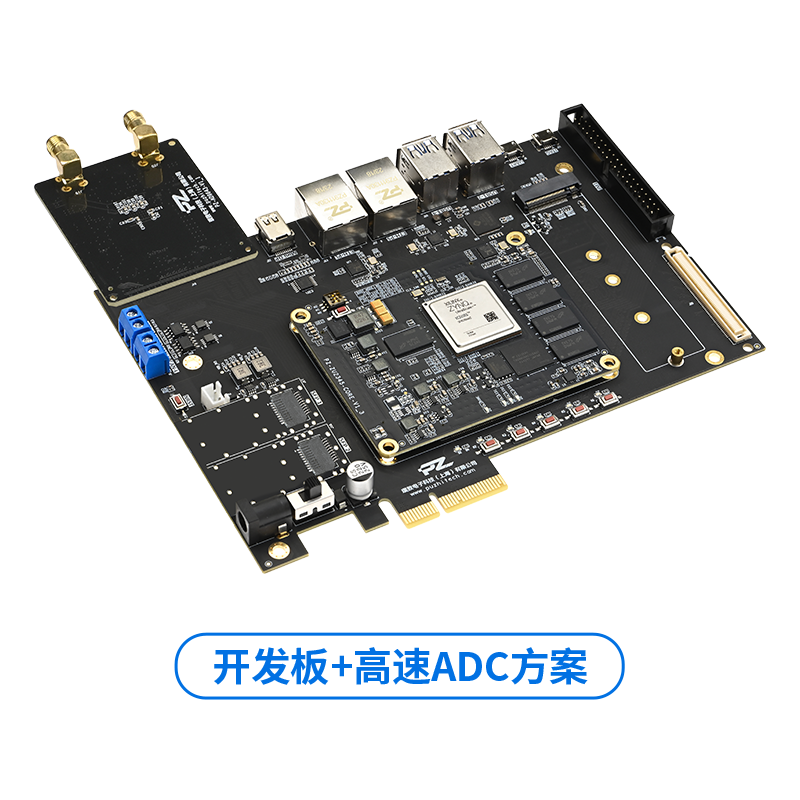

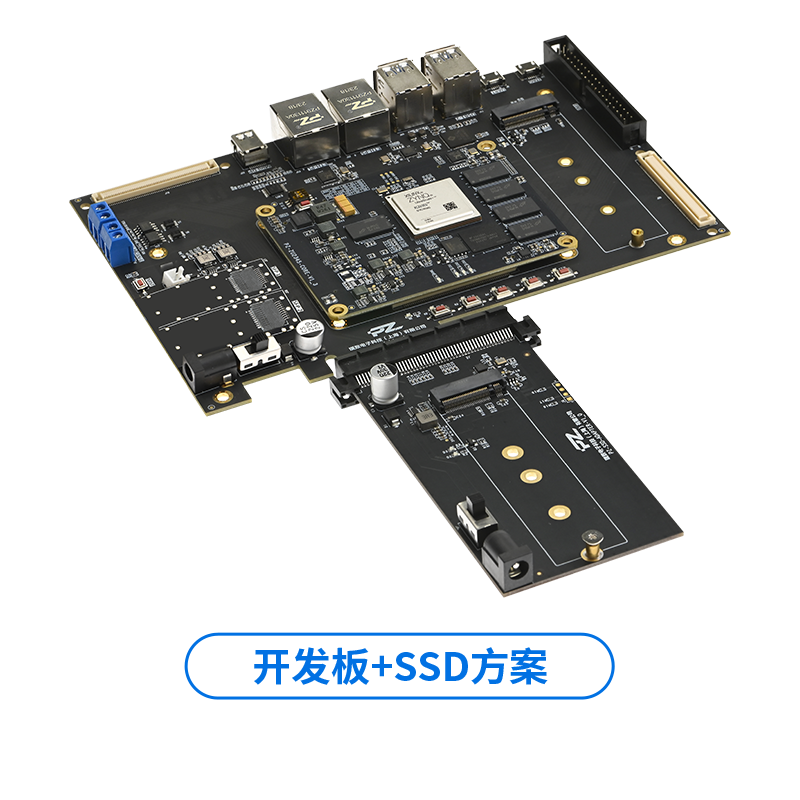

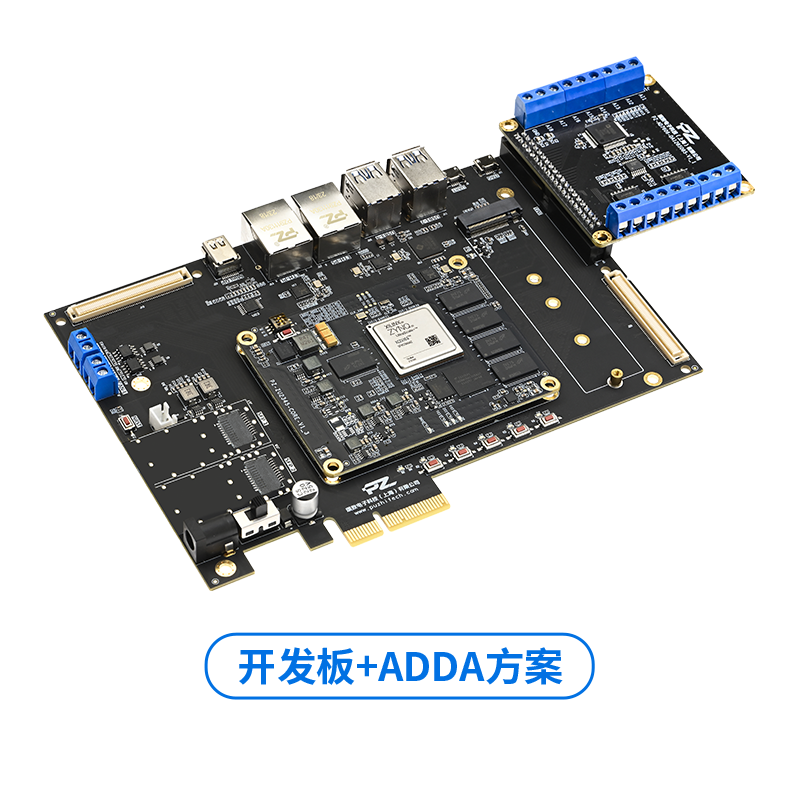

其他子卡展示
配套例程及配套资料
开发板所有配套资料通过百度网盘提供，请联系客服索取
例程不断更新中... ...
- 1
FPGA逻辑实验
- 01.
Vivado 安装说明
- 02.
FLASH固化及工程芯片型号更改
- 03.
LED流水灯例程
- 04.
LED PWM控制例程
- 05.
KEY例程
- 06.
FPGA片内RAM读写例程
- 07.
FPGA片内ROM读写测试
- 08.
FPGA片内PLL配置
- 09.
FPGA片内FIFO使用
- 10.
FPGA侧DDR4控制读写
- 11.
I2C读写E2PROM例程
- 12.
LCD图像显示例程
- 13.
AD-AD7606 8通道采集电压例程
- 14.
DA 8通道输出正弦波、三角波、方波例程
- 15.
千兆网UDP例程
- 16.
SFP误码率例程
- 17.
高速ADC—AD9643采集例程(250MSPS)
- 01.
- 2
SDK实验
- 01.
串口例程
- 02.
TTC定时器中断例程
- 03.
EMIO控制LED流水灯例程
- 04.
EMIO按键控制LED灯例程
- 05.
DP接口显示例程
- 06.
自定义IP例程
- 07.
RS485例程
- 08.
CAN例程
- 09.
I2C通信例程
- 10.
千兆以太网(NET0 MIO)例程
- 11.
千兆以太网UDP远程升级例程
- 12.
DDR读写例程
- 13.
EMMC读写例程
- 14.
AXI-DMA读写例程
- 15.
SD卡读写例程
- 16.
ADC采集千兆以太网传输例程
- 17.
LCD图像显示例程
- 18.
AD7606和DA128S085综合例程
- 19.

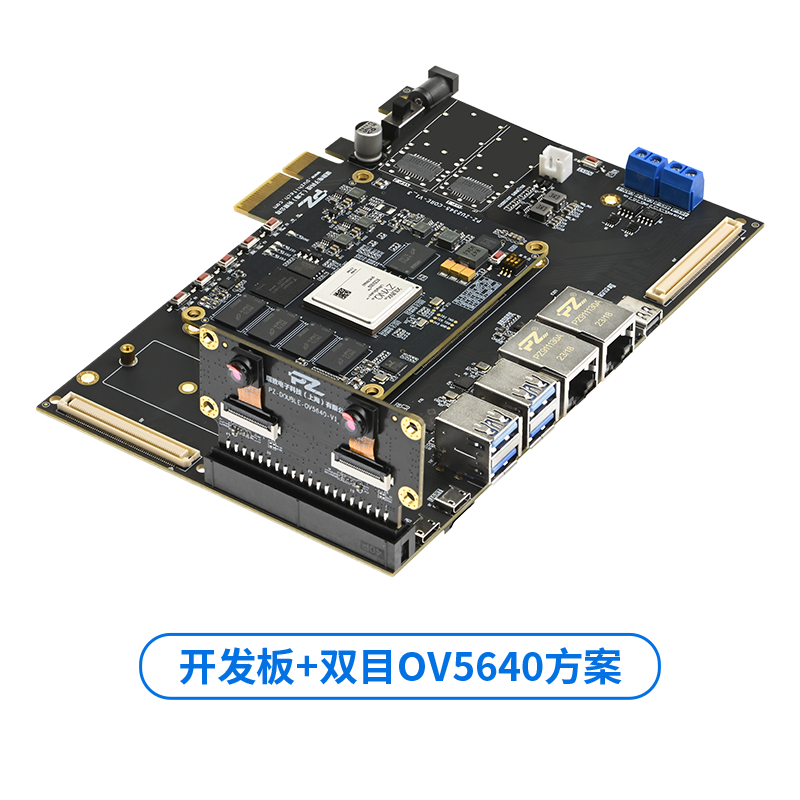

双目摄像头输出与DP显示例程
- 20.
SD卡图片DP输出显示例程
- 21.
PL 侧千兆以太网通信例程
- 01.
- 3
PetaLinux实验
- 01.
安装虚拟机和Ubuntu系统
- 02.
PetaLinux工具安装
- 03.
SD卡启动Linux例程
- 04.
GPIO控制LED例程
- 05.
QSPI 固化与启动例程
- 06.
EMMC固化与启动例程
- 07.
NVME固态硬盘读写例程
- 08.
Linux 常见的指令
- 01.
- 4
支持PYNQ

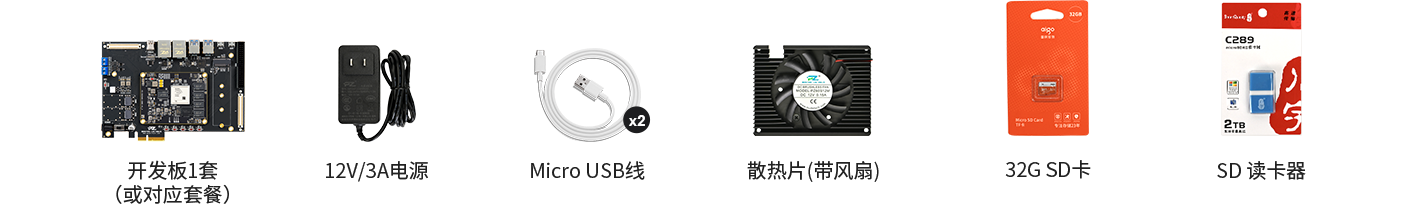

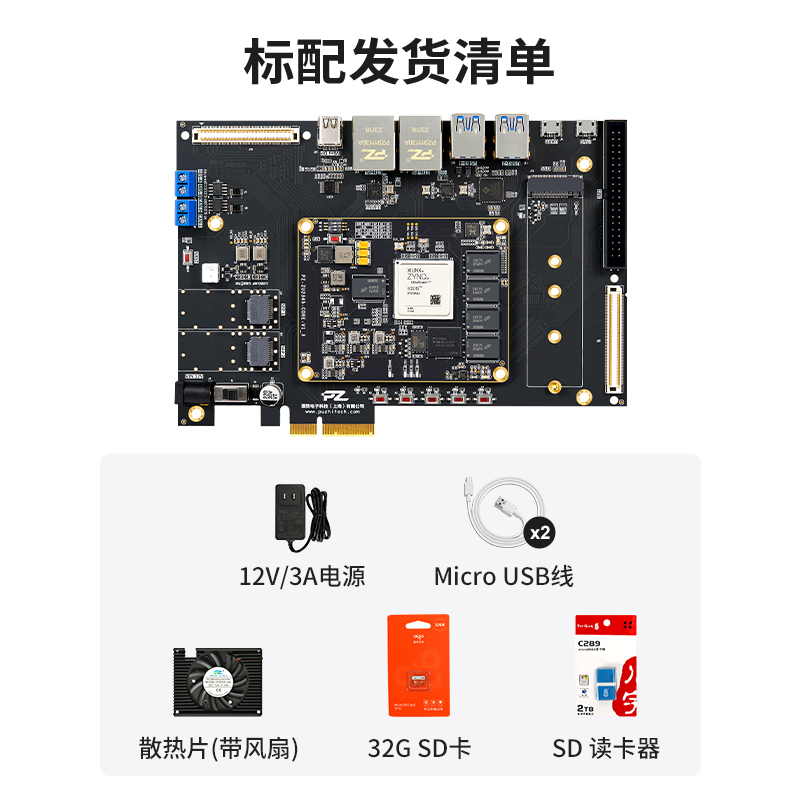

标配发货清单
发票说明
- 1.
我们可提供电子版增值税专用发票和电子版增值税普通发票。
- 2.
电子发票会经由手机短信和邮箱方式同时抄送，请自行90天内查收并打印，以免发票失效。
- 3.
需要开票请选择“开发票”选项：请备注好开专票还是普票，如未备注，我们将按照普票开具；增值税专用发票请备注公司名称、税号、开户行、账号、地址、电话。增值税普通发票请备注公司名称和税号。
- 1.
售后说明
- 1.
所有出售产品保修期为12个月，其中FPGA芯片、液晶屏为易损件，不在保修范围内。
- 2.
服务时间：周一至周五 09:00—18:00；
- 3.
技术支持请联系店铺客服。
- 1.
发货说明
- 1.
包邮：默认发顺丰陆运；如需发空运，请联系客服补运费。
- 2.
快递时间：周一至周日 09:00—16:00
- 1.

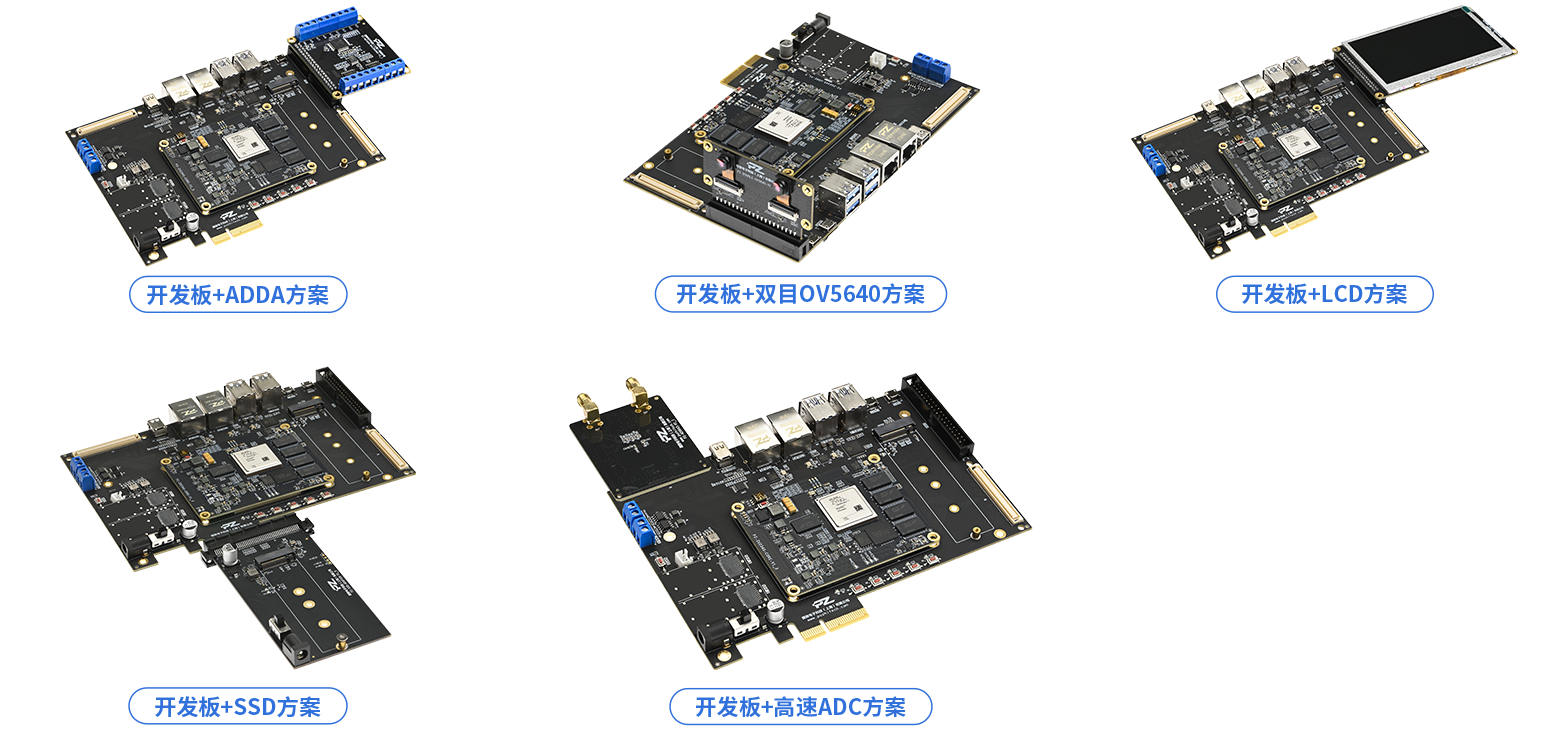

方案展示
